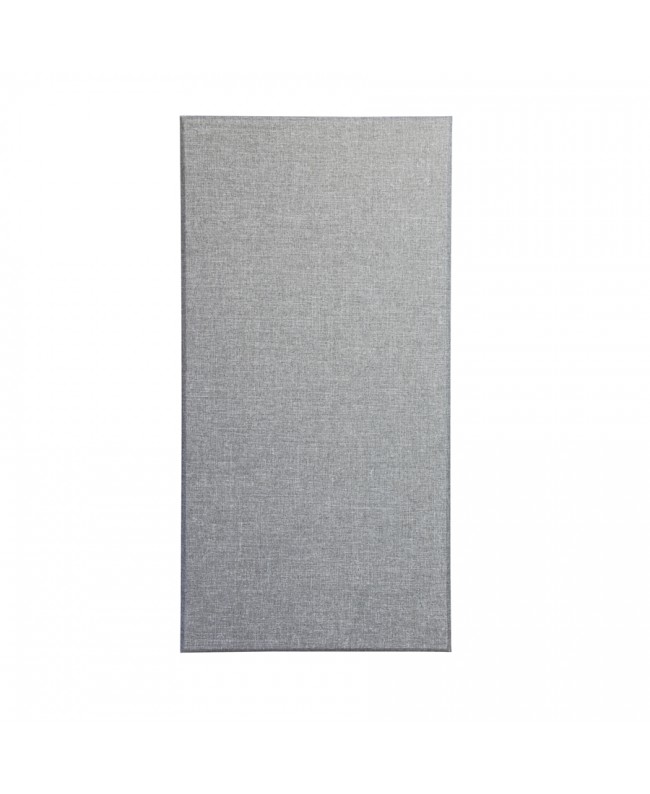

Primacoustic 2 Broadband Grau

Der Primacoustic BroadBand Absorber ist ein Set aus 6 schallabsorbierenden Paneelen der Broadway-Serie, die sich ideal für die akustische Optimierung jedes Raums eignen und in der Farbe Grau erhältlich sind. Jede Platte hat die Maße 60,96 x 121,92 cm und eine Dicke von 51 mm. In dieser Ausführung weisen die Platten eine 90°-Kante auf.

Die Primacoustic Broadway-Paneele bestehen aus hochdichter Glasfaser mit einer Dichte von 96 kg/m³ und bieten eine fast fünfmal höhere Absorption als typische kostengünstige Alternativen aus Schaumstoff (pyramidenförmig und geriffelt). Das bedeutet, dass Sie mit weniger Paneelen eine höhere Absorption erzielen und gleichzeitig eine gleichmäßige Dämpfungskurve über den gesamten Frequenzbereich gewährleisten.

Die enthaltenen BroadBand Absorber

Die Primacoustic BroadBand Absorber-Paneele stellen eine einfach zu installierende Lösung für die Akustikbehandlung von Räumen dar, in denen eine maximale Kontrolle der frühen Reflexionen erforderlich ist. Sie bestehen aus hochdichter Glaswolle und haben die Maße 60,96 x 121,92 cm bei einer Dicke von 51 mm. Die große Oberfläche ermöglicht eine hervorragende Absorption über das gesamte Frequenzspektrum, wodurch sie besonders effektiv zur Verbesserung der Sprachverständlichkeit beitragen und sich somit ideal für den Einsatz in großen Räumen eignen, in denen Nachhall und Echo übermäßig stark sind. Die Paneele der BroadBand-Serie eignen sich perfekt sowohl für die Montage an der Wandfläche mithilfe der Surface Impalers als auch in Eckposition, um ihre Absorption im Tieftonbereich zu erhöhen.

Montagesystem mit Surface und Corner Impalers

Die BroadBand Absorber-Paneele in der Farbe Grau lassen sich mithilfe der speziell entwickelten Halterungen Primacoustic Surface Impalers und Primacoustic Corner Impaler einfach montieren. Das Impaler-System von Primacoustic bietet dem Anwender oder Installateur eine einfache, schnelle und effektive Methode, um die Broadway-Akustikplatten aus Glasfaser an Wänden zu befestigen, ohne die Oberfläche dabei ernsthaft zu beschädigen.

Der aus verzinktem Stahl gefertigte Impaler ist mit einer Reihe hervorstehender, spitzer Zinken ausgestattet, die in die Platte eindringen und diese während der Montage in Position halten. Um sicherzustellen, dass sich die Platten nach der Montage nicht verschieben, wird empfohlen, während des Montagevorgangs eine kleine Menge Klebstoff auf die Spitzen des Impalers aufzutragen; dies dient als zusätzliche Sicherheitsmaßnahme und verringert die Gefahr von Manipulationen. Die Impaler-Halterungen werden mit handelsüblichen Dübeln und Schrauben für Beton oder Gipskarton an der Oberfläche befestigt.

Dokumentation und Zertifizierungen Primacoustic BroadBand Absorber Grau

Alle Broadway-Paneele werden im Labor auf ihre akustische Leistung und Brandschutzsicherheit geprüft. Sie sind feuerhemmend der Klasse A/1 und erfüllen die strengen Anforderungen der Normen ASTM-E84 und CAN-UL S102 hinsichtlich Flammenausbreitung und Rauchentwicklung. Dadurch sind die Broadway-Paneele für den Einsatz in gewerblichen, behördlichen und institutionellen Einrichtungen sicher.

Schallabsorptionskoeffizient der Primacoustic BroadBand Absorber-Paneele

So montieren Sie die grauen Primacoustic BroadBand Absorber-Paneele:

Oberflächenbefestigungen

Schritt 1: Verwenden Sie eine Wasserwaage, um mit einem Bleistift eine gerade Linie zu zeichnen, an der die Oberkante der Paneele positioniert werden soll. Messen Sie entlang dieser Linie und markieren Sie sorgfältig die Ecken jedes Paneels. Wenn Sie vorhaben, die Paneele mit Abstand zueinander anzubringen, berücksichtigen Sie bei der Messung den Abstand zwischen den Paneelen.

Schritt 2: Halten Sie die Klammer des Surface Impalers an die Wand und markieren Sie die Positionen der Schraubenlöcher. Eine exakte Ausrichtung ist nicht erforderlich. Die Halterungen können an beliebiger Stelle innerhalb der Paneelfläche positioniert werden. Bohr mit einer Bohrmaschine Löcher und setze die Dübel in die Wand ein, die jede Halterung des Flansches stützen werden.

Befestige anschließend jede Halterung und achte darauf, die Schrauben fest anzuziehen!

Schritt 3: Neige die Platte so, dass die Oberkante die Wand berührt. Richte sie sorgfältig an der geraden Linie und den Markierungen aus, die du in Schritt 1 vorgenommen hast. Denke daran, eine Wasserwaage über die Platte zu legen, um sie gerade zu halten, während du sie auf die Clips führst. Nachdem du die Platte senkrecht ausgerichtet hast, bringe die Rückseite in Kontakt mit allen Spitzen des Impalers. Übe den richtigen Druck aus, um die Platte mit den Spitzen der Halterung zu durchstechen. Die Platte gleitet über die Impaler und versinkt etwa 2 cm tief.

Nun ist die Platte korrekt montiert!

Corner Impalers

Die Primacoustic Corner Impalers vereinfachen die Montage der BroadBand-Paneele in den Raumecken, um effektive Bassfallen zu bilden. Wie die Surface-Clips sind auch die Corner Impalers mit spitzen Stiften ausgestattet, die in das Paneel eindringen und es fest in Position halten.

Verwende 4 Halterungen pro Paneel.

Schritt 1: Bestimmen Sie die ungefähre Position der Platte in der Ecke und zeichnen Sie mit einem Bleistift auf beiden Seiten genau 432 mm von der Ecke entfernt eine horizontale Linie.

Schritt 2: Markieren Sie die Position aller Schrauben/Dübel entlang der Kante der mit Bleistift gezogenen Linie. Die Corner Impalers sollten etwa 15-20 cm von der Ober- bzw. Unterkante der Platte entfernt sein.

Schritt 3: Bringen Sie die mitgelieferten Dübel für jeden "Corner Impaler" an, falls Ihre Wand aus Gipskarton besteht. Andernfalls besorgen Sie sich Dübel, die für die Art der Oberfläche geeignet sind, auf der Sie die Platten anbringen möchten. Verwenden Sie die dafür vorgesehenen Löcher in der Halterung, um die Schrauben festzuziehen!

Schritt 4: Sobald die Flansche positioniert sind, drehen Sie die scharfen Spitzen des Impalers vorsichtig so, dass sie alle in einem Winkel von 45° nach oben zeigen.

Schritt 5: Heben Sie die Platte so an, dass sie alle Spitzen des Eck-Impalers berührt. Sobald sie senkrecht ausgerichtet ist, üben Sie gleichmäßigen Druck auf die gesamte Platte aus und stecken Sie sie auf die Clips. Die Platte versinkt dabei etwa zwei Zentimeter tief.

Die Platte ist fertig!
