Primacoustic London 10 Grau

Das Primacoustic London 10 Raumakustik-Set in Grau ist für Räume bis zu 12 m² ausgelegt. Es enthält 20 Paneele der Broadway-Serie und lässt sich mit anderen Produkten kombinieren, um größere Räume akustisch zu optimieren. Das London 10 eignet sich ideal für Heimkinos, Aufnahmestudios, Streaming- und Home-Recording-Arbeitsplätze. Diese Sets sind ein hervorragender Ausgangspunkt für die akustische Optimierung Ihres Hörraums.

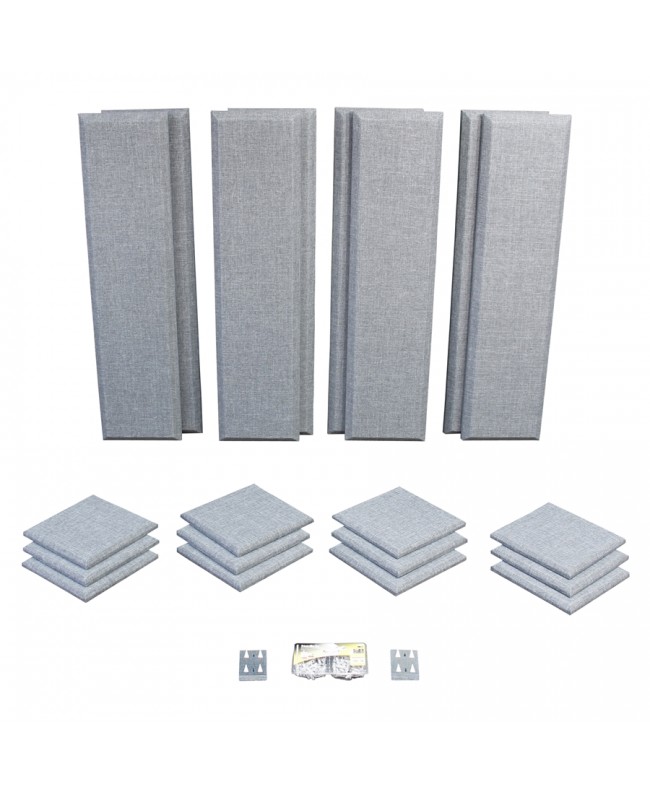

Das London 10 enthält eine Auswahl an Broadway-Paneelen, die Probleme in jedem Raum lösen, wie z. B. frühe Reflexionen, Flutter-Echo und stehende Wellen. Zusätzlich zu den Akustikpaneelen enthält jedes London 10-Set die erforderliche Befestigungshardware sowie eine Anleitung für eine einfache Installation.

Die Primacoustic Broadway-Paneele bestehen aus hochdichter Glasfaser mit einer Dichte von 96 kg/m³ und bieten eine fast fünfmal höhere Absorption als typische kostengünstige Alternativen aus Schaumstoff (pyramidenförmig und geriffelt). Das bedeutet, dass Sie mit weniger Paneelen eine höhere Absorption erzielen und gleichzeitig eine gleichmäßige Dämpfungskurve über den gesamten Frequenzbereich gewährleisten.

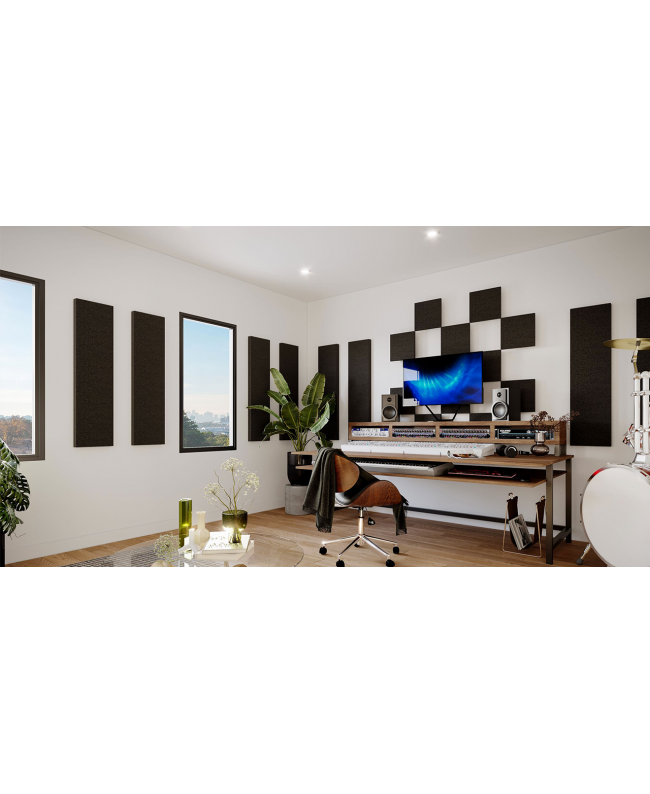

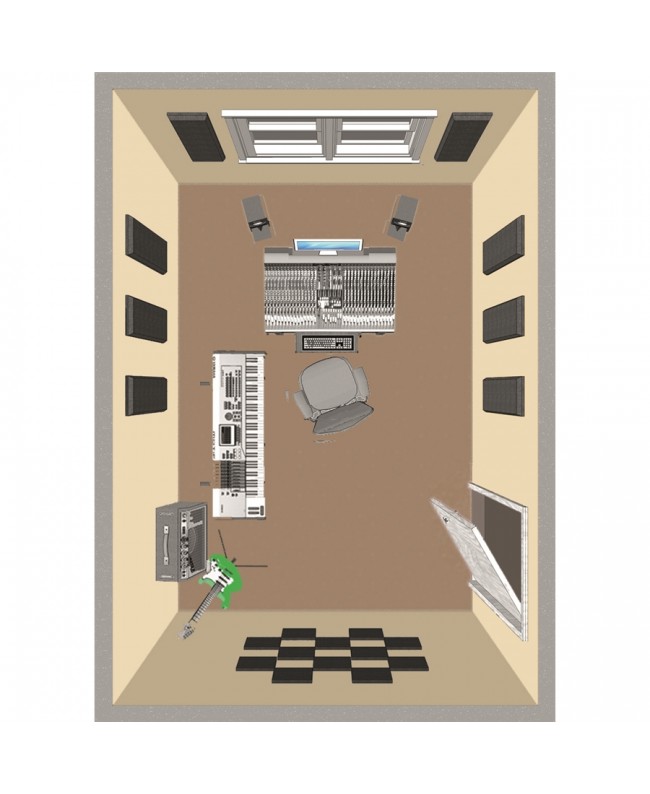

Beispiele für die Anordnung des London Kit 10

Die im Lieferumfang enthaltenen Scatter Blocks

Die Broadway Scatter Blocks stellen eine einfach zu installierende Lösung für die akustische Behandlung von Räumen dar, in denen der Schall kontrolliert werden soll, ohne die natürliche Raumakustik zu beeinträchtigen. Diese aus hochdichter Glaswolle mit einer Dichte von 96 kg/m³ gefertigten Platten haben eine Größe von 305 x 305 mm und eine Dicke von 25 mm. Sie sind so konzipiert, dass sie nach einem vordefinierten Muster auf großen oder kleinen Flächen bzw. an Wänden angeordnet werden, um einen Effekt zu erzeugen, der als "Primacoustic Soft Diffusion" bezeichnet wird. Die Scatter Blocks stellen eine kostengünstige Alternative zu den klassischen rechteckigen Diffusoren oder Skyline-Diffusoren dar, die entlang aller Raumflächen angebracht werden.

Um stehende Wellen im Raum zu reduzieren, sollten diese Platten so angeordnet werden, dass sich Absorption und Reflexion abwechseln. Die Scatter Blocks sind mit einem schalltransparenten Stoff in der Farbe Grau bezogen.

Die im Lieferumfang enthaltenen Control Columns

Sie bestehen ebenfalls aus hochdichter Glaswolle und haben eine vertikale Form mit den Maßen 305 x 1219 mm und einer Dicke von 51 mm. Die Control Columns sind so konzipiert, dass sie je nach Größe des zu behandelnden Raums in einem bestimmten Abstand zueinander angeordnet werden. Sie wirken auf die ersten Reflexionen ein, die zwischen der Schallquelle und dem Zuhörer entstehen. Bei der Installation ist es entscheidend, einen Abstand zwischen den Paneelen zu lassen, damit ein Teil der Energie im Raum reflektiert werden kann, um den Raum nicht zu sehr zu dämpfen und so die Absorptionseffizienz der Paneele zu maximieren.

Die Primacoustic Control Columns wurden speziell zur Behandlung der ersten Reflexionen entwickelt. Werden diese Reflexionen nicht behandelt, könnten sie die Amplitude des von den Monitoren kommenden Direktschalls erreichen, was zu möglichen Phasenauslöschungen und dem damit verbundenen Kammfilter führen kann. In der Regel sollten die Control Columns an den Seitenwänden angebracht und in einem Abstand von 15 bis 35 cm zueinander positioniert werden. Die Control Columns-Paneele sind mit einem schalltransparenten Stoff in der Farbe Grau bezogen.

Befestigungssystem "Surface Impalers"

Im Room Kit London 10 in der Farbe Grau sind 24 Surface Impalers sowie ein Satz Schrauben und Dübel für Gipskartonplatten enthalten. Der Surface Impaler von Primacoustic bietet dem Anwender oder Installateur eine einfache, schnelle und effektive Methode, um die Broadway-Akustikplatten aus Glasfaser an den Wänden zu befestigen, ohne die Oberfläche dabei ernsthaft zu beschädigen.

Der aus verzinktem Stahl gefertigte Impaler ist mit einer Reihe hervorstehender, spitzer Zinken ausgestattet, die in die Platte eindringen und diese während der Montage in Position halten. Um sicherzustellen, dass sich die Platten nach der Montage nicht verschieben, wird empfohlen, während des Montagevorgangs eine kleine Menge Kleber auf die Spitzen des Impalers aufzutragen; dies dient als zusätzliche Sicherheit und verringert die Gefahr von Manipulationen. Die Surface Impalers werden mit handelsüblichen Dübeln und Schrauben für Beton oder Gipskarton an der Oberfläche befestigt. Im Lieferumfang ist ein Satz Gipskarton-Dübel mit den dazugehörigen Schrauben enthalten.

Schallabsorptionskoeffizient der im Primacoustic London 10-Set enthaltenen Paneele

So montieren Sie die im London 10 Room Kit Grau enthaltenen Paneele:

Schritt 1: Verwenden Sie eine Wasserwaage, um mit einem Bleistift eine gerade Linie zu zeichnen, an der die Oberkante der Paneele positioniert werden soll. Messen Sie entlang dieser Linie und markieren Sie sorgfältig die Ecken jedes Paneels. Wenn du vorhast, die Paneele mit Abstand zueinander anzubringen, berücksichtige bei der Messung den Abstand zwischen den Paneelen.

Schritt 2: Halten Sie die Halterung des "Surface Impaler" an die Wand und markieren Sie die Positionen der Schraubenlöcher. Eine exakte Ausrichtung ist nicht erforderlich. Die Halterungen können an beliebiger Stelle innerhalb der Paneelfläche positioniert werden. Bohr mit einer Bohrmaschine Löcher und setze die Dübel in die Wand ein, die jede Halterung des Flansches stützen werden.

Befestige anschließend jede Halterung und achte darauf, die Schrauben fest anzuziehen!

Scatter Blocks: Verwende einen Impaler pro Paneel.

Contro Columns: Verwende jeweils zwei Impaler.

Schritt 3: Neige die Platte so, dass die Oberkante die Wand berührt. Richte sie sorgfältig an der geraden Linie und den Markierungen aus, die du in Schritt 1 angebracht hast. Denke daran, eine Wasserwaage über die Platte zu legen, um sie gerade zu halten, während du sie auf die Clips führst. Nachdem du die Platte senkrecht ausgerichtet hast, bringe die Rückseite in Kontakt mit allen Spitzen des Impalers. Übe den richtigen Druck aus, um die Platte mit den Spitzen der Halterung zu durchstechen. Die Platte gleitet über die Impaler und versinkt etwa 2 cm tief.

Jetzt ist die Platte korrekt montiert!
