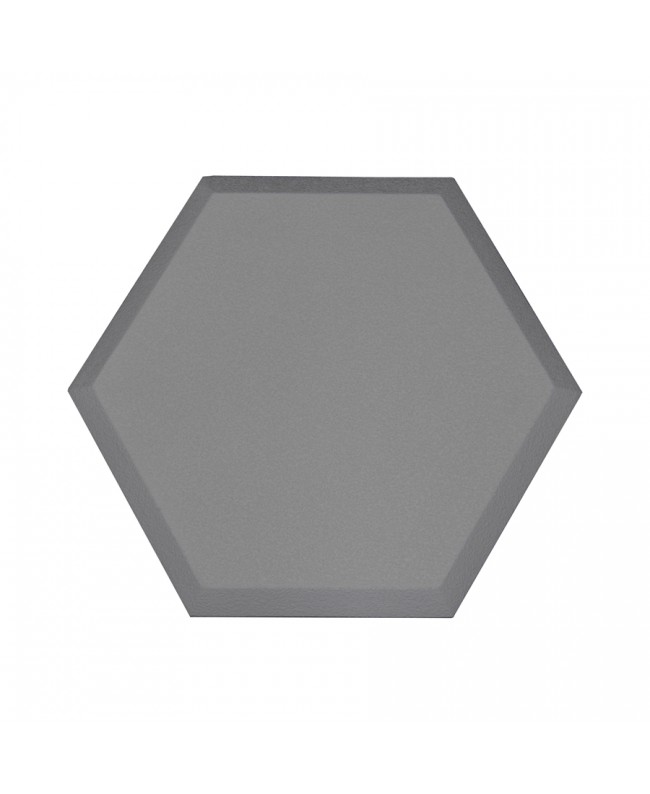

Primacoustic Element Grau

Primacoustic Element ist ein Set aus 12 sechseckigen Schallabsorberplatten der Broadway-Serie, die sich ideal für die akustische Optimierung jedes Raums eignen und in der Farbe Grau erhältlich sind. Jedes Paneel hat die Maße 35,50 x 40,50 cm und eine Dicke von 38 mm. In dieser Ausführung weisen die Paneele eine abgeschrägte Kante auf.

Die Primacoustic Broadway-Paneele bestehen aus hochdichter Glasfaser mit einer Dichte von 96 kg/m³ und bieten eine fast fünfmal höhere Absorption als typische kostengünstige Alternativen aus Schaumstoff (pyramidenförmig und geriffelt). Das bedeutet, dass Sie mit weniger Platten eine höhere Absorption erzielen und gleichzeitig eine gleichmäßige Dämpfungskurve über den gesamten Frequenzbereich gewährleisten.

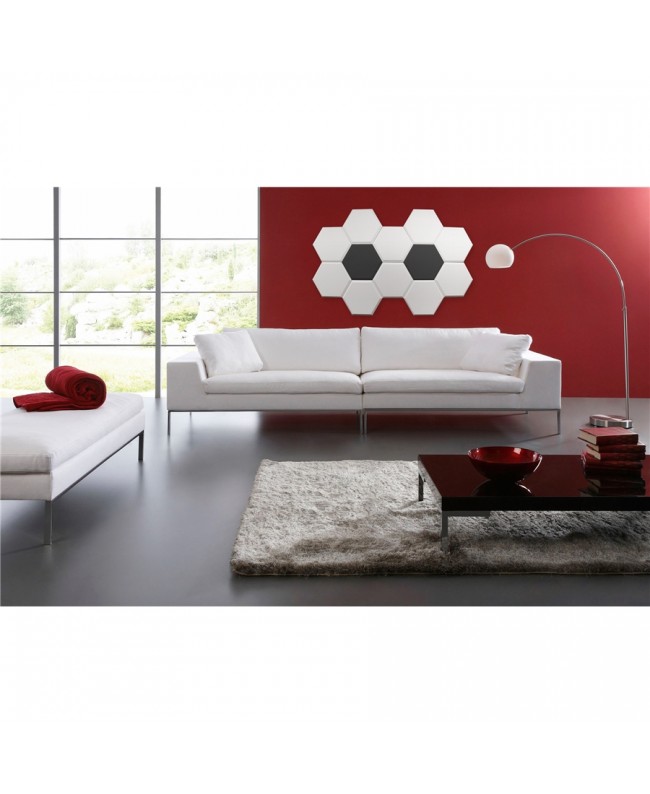

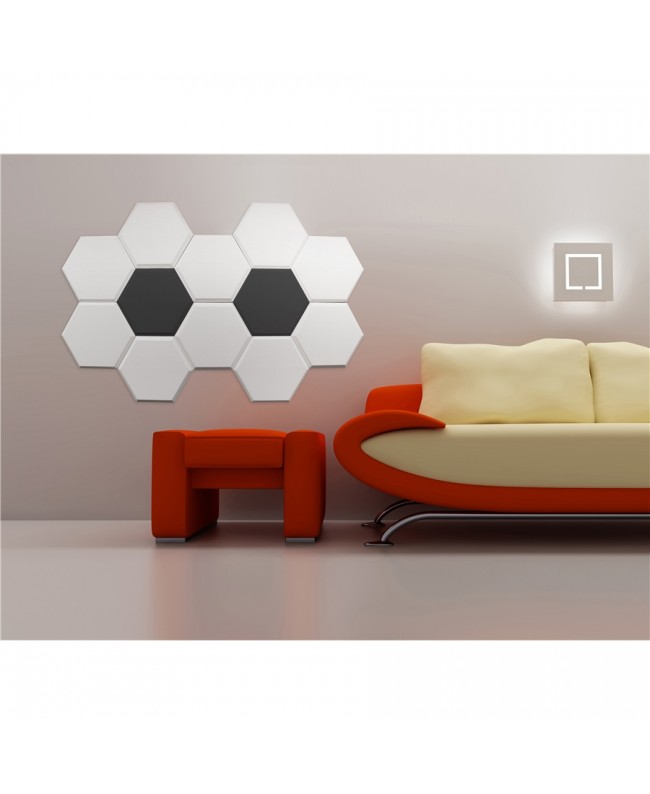

Beispiele für die Anbringung von Element-Paneelen

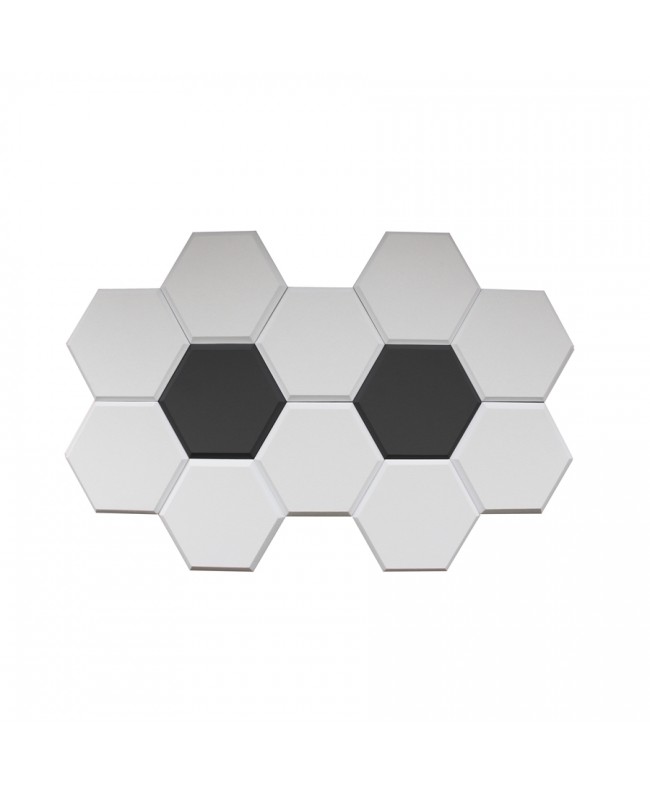

Die im Lieferumfang enthaltenen Element-Paneele

Die Primacoustic Element-Paneele stellen eine einfach zu installierende Lösung für die Raumakustik dar, bei der eine maximale Kontrolle über die frühen Reflexionen erforderlich ist. Sie bestehen aus hochdichter Glaswolle, haben eine Größe von 35,50 x 40,50 cm, eine sechseckige Form und eine Dicke von 38 mm. Sie sind so konzipiert, dass sie nach einem vordefinierten Muster auf großen oder kleinen Flächen oder an Wänden angeordnet werden, um einen Effekt zu erzeugen, der als "Primacoustic Soft Diffusion" bezeichnet wird. Die Element-Paneele stellen eine kostengünstige Alternative zu den klassischen rechteckigen Diffusoren oder Skyline-Paneelen dar, die entlang aller Raumflächen angebracht werden.

Um stehende Wellen im Raum zu reduzieren, sollten diese Paneele so angeordnet werden, dass sich Absorption und Reflexion abwechseln. Die Paneele der Broadway-Serie eignen sich perfekt sowohl für die Montage an der Wandfläche mithilfe der "Surface Impalers" als auch in den Ecken, um ihre Absorption im Tieftonbereich zu erhöhen.

Montagesystem mit Surface und Corner Impalers

Die Element-Paneele in der Farbe Grau lassen sich mithilfe der speziell entwickelten Halterungen Primacoustic Surface Impalers und Primacoustic Corner Impaler einfach montieren. Das Impaler-System von Primacoustic bietet dem Anwender oder Installateur eine einfache, schnelle und effektive Methode zur Montage der Broadway-Akustikplatten aus Glasfaser an Wänden, ohne dabei die Oberfläche ernsthaft zu beschädigen.

Der aus verzinktem Stahl gefertigte Impaler ist mit einer Reihe hervorstehender, spitzer Zinken ausgestattet, die in die Platte eindringen und diese während der Montage in Position halten. Um sicherzustellen, dass sich die Platten nach der Montage nicht verschieben, wird empfohlen, während des Montagevorgangs eine kleine Menge Klebstoff auf die Spitzen des Impalers aufzutragen; dies dient als zusätzliche Sicherheit und verringert die Gefahr von Manipulationen. Die Impaler-Halterungen werden mit handelsüblichen Dübeln und Schrauben für Beton oder Gipskarton an der Oberfläche befestigt.

Dokumentation und Zertifizierungen Primacoustic Element Grau

Alle Broadway-Paneele werden im Labor auf ihre akustische Leistung und Brandschutzsicherheit geprüft. Sie sind feuerhemmend der Klasse A/1 und erfüllen die strengen Anforderungen der Normen ASTM-E84 und CAN-UL S102 hinsichtlich Flammenausbreitung und Rauchentwicklung. Dadurch sind die Broadway-Paneele für den Einsatz in gewerblichen, behördlichen und institutionellen Einrichtungen geeignet.

So montieren Sie die Primacoustic Element Grau-Platten:

Oberflächenbefestigungen

Schritt 1: Verwenden Sie eine Wasserwaage, um mit einem Bleistift eine gerade Linie zu zeichnen, an der die Oberkante der Paneele verlaufen soll. Messen Sie entlang dieser Linie und markieren Sie sorgfältig die Ecken jedes Paneels. Wenn Sie vorhaben, die Platten mit Abstand zueinander anzubringen, berücksichtigen Sie bei der Messung den Abstand zwischen den Platten.

Verwenden Sie für jedes Paneel einen Surface Impaler.

Schritt 2: Halten Sie die Klammer des Surface Impalers an die Wand und markieren Sie die Positionen der Schraubenlöcher. Eine exakte Ausrichtung ist nicht erforderlich. Die Halterungen können an beliebiger Stelle innerhalb des Paneelbereichs positioniert werden. Bohr mit einer Bohrmaschine Löcher und setze die Dübel in die Wand ein, die jede Halterung am Flansch halten werden.

Befestige anschließend jede Halterung und achte darauf, die Schrauben fest anzuziehen!

Schritt 3: Neige die Platte so, dass die Oberkante die Wand berührt. Richte sie sorgfältig an der geraden Linie und den Markierungen aus, die du in Schritt 1 vorgenommen hast. Denke daran, eine Wasserwaage über die Platte zu legen, um sie gerade zu halten, während du sie auf die Clips führst. Nachdem du die Platte senkrecht ausgerichtet hast, bringe die Rückseite in Kontakt mit allen Spitzen des Impalers. Übe den richtigen Druck aus, um die Platte mit den Spitzen der Halterung zu durchstechen. Die Platte gleitet über die Impaler und versinkt etwa 2 cm tief.

Jetzt ist die Platte korrekt montiert!
