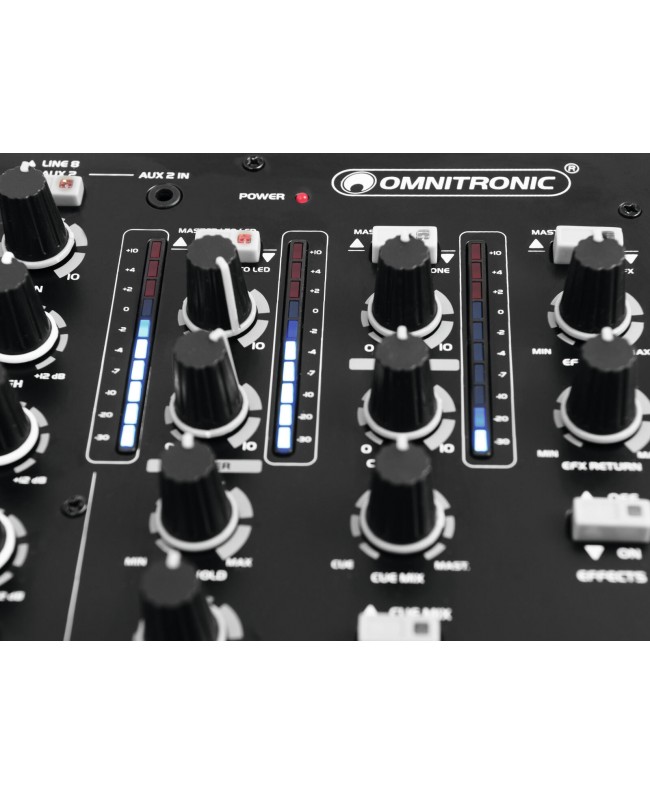

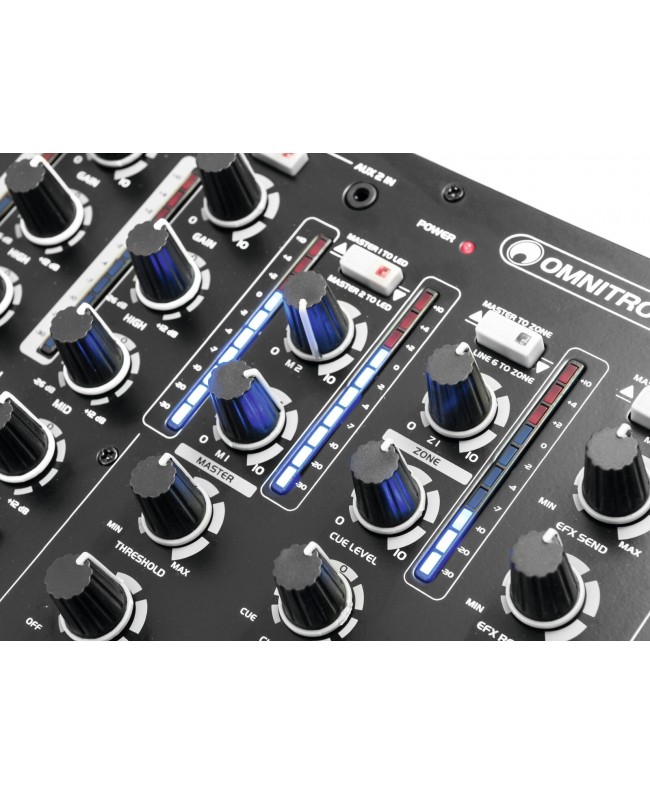

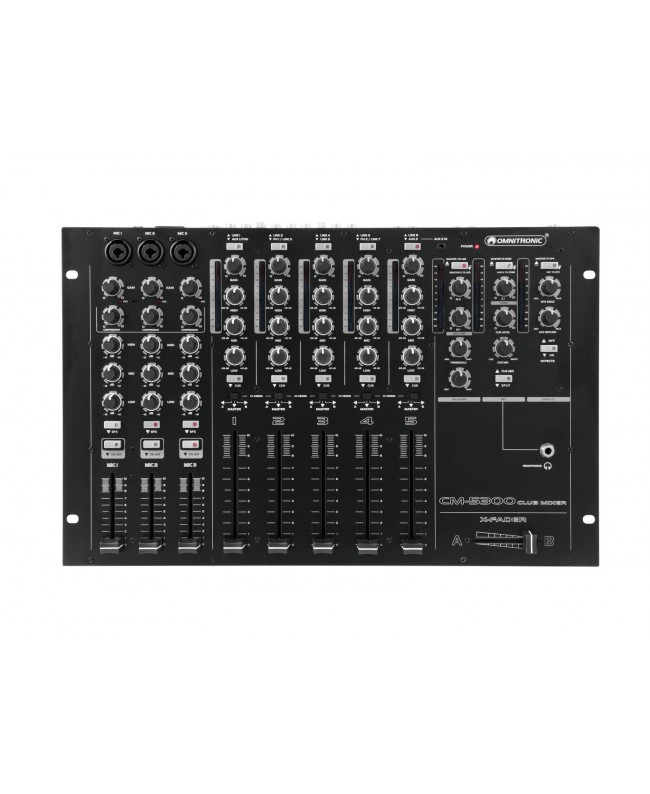

Der CM-5300 ist ein umfangreich ausgestatteter Mixer für anspruchsvolle Einsätze in Clubs und vielfältige mobile Aufgaben. Die 3 Mikrofonkanäle mit Einknopf-Kompressor, einstellbarer Talkover-Funktion und 3-Band-EQ ermöglichen professionelle Sprach- und Gesangsanwendungen. In den 5 Stereo-Kanalzügen befinden sich Gain-Regler, individuelle VU-Meter, 3-Band-Kill-EQs, 100-mm-Doppelschienen-Fader und Zuordnungsschalter für den Crossfader. Kanal 1 kann auch für FOH-Signale genutzt werden, Kanal 6 verfügt über einen 3,5-mm-AUX-Eingang. Die Stereo- und Mono-Ausgangssektionen besitzen eigene Pegelanzeigen, Trimmer zur Einstellung der maximalen Ausgangspegel und elektronisch symmetrierte XLR-Anschlüsse. Zusätzlich ist ein Subwoofer-Ausgang mit integrierter aktiver Frequenzweiche vorhanden. Der Mixer lässt sich als Tischgerät nutzen oder in Rack einbauen.
Lieferumfang
Hochwertiger Stereo-Mixer für den Einsatz als zentraler Mixer in Clubs und eine Vielzahl von mobilen Anwendungen
5 Stereo-Eingangskanäle mit Gain-Regler, 3-Band-Kill-EQ (+12/-26 dB) und 10-stelliger LED-Pegelanzeige
Frontseitiger AUX-Eingang
Rückseitiger Stereo-Eingang FOH für Bühnenmischpulte
Leichtlaufende Doppelschienen-Fader in den Eingängen, 60 mm bzw. 100 mm
3 Mikrofon-Eingangskanäle mit frontseitiger Combo-Buchse
Gain-Regler mit Peak-LED, 3-Band-EQ und On-Air-Schalter in den Mikrofoneingängen
Einknopf-Kompressor für jeden der Mikrofoneingänge
2-fach einstellbare Talkover-Funktion für automatische Absenkung der Musik bei Besprechen des Mikofons
Zuweisbarer, leichtlaufender Doppelschienen-Crossfader (45 mm) zwischen den Stereo-Eingängen
Ausgangssektion mit zwei unabhängigen Stereo-Ausgängen, Ausgang 2 umschaltbar auf mono
10-stellige Stereo-LED-Pegelanzeige umschaltbar zwischen den beiden Ausgängen
Symmetrische XLR-Ausgänge und Cinch-Buchsen
Zusätzlicher Zonenausgang (mono) mit schaltbarem Hochpassfilter, umschaltbar zwischen Mastersignal und Kanal 5
10-stellige LED-Aussteuerungsanzeige für den Zonenausgang
Subwoofer-Ausgang (mono) mit integrierter aktiver Frequenzweiche (Übergangsfrequenz und Pegel einstellbar)
Rückseitige Pegelsteller für maximalen Ausgangspegel in jedem der Ausgänge
Regelbarer Effekt-Send-/Return-Anschluss für externe Effektgeräte, zuweisbar auf Mikrofon- oder Mastersignal
PFL-Sektion mit Lautstärkeregler, PFL-/Main-Balanceregler und Cue-Mix/Split-Funktion
Record-Ausgang, masterunabhänging
(19) 48,3 cm Rackeinbau 7 HE
Für Anwendungsgebiete wie zum Beispiel: Clubs/Tanzschulen; Installation; Mobile DJs / Alleinunterhalter; Restaurants, Bars und Hotels
1 x Mixer
1 x Netzkabel/Stromkabel
1 x Bedienungsanleitung
Stromversorgung: 115/230 V AC, 50/60 Hz
Gesamtanschlusswert: 25 W
Schutzklasse: SK I
Stromanschluss: Stromeinspeisung über Kaltgeräte (M) Einbauversion Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert)
Frequenzbereich: 20 - 20000 Hz
Geräuschspannungsabstand: 82 dB Line
Klirrfaktor: Line 0,05 % bei 1 kHz
Gehäusefarbe: Schwarz
Steuerelemente: Cue-Mix-Split-Funktion, Netzschalter, Crossfader, regelbarer Talkover, FX Send/Return Regler
Status LED: Power, Kanalpegelanzeige, Umschaltbare Masterpegelanzeige, CUE, Kanalquelle; Peak, ON AIR, Routing

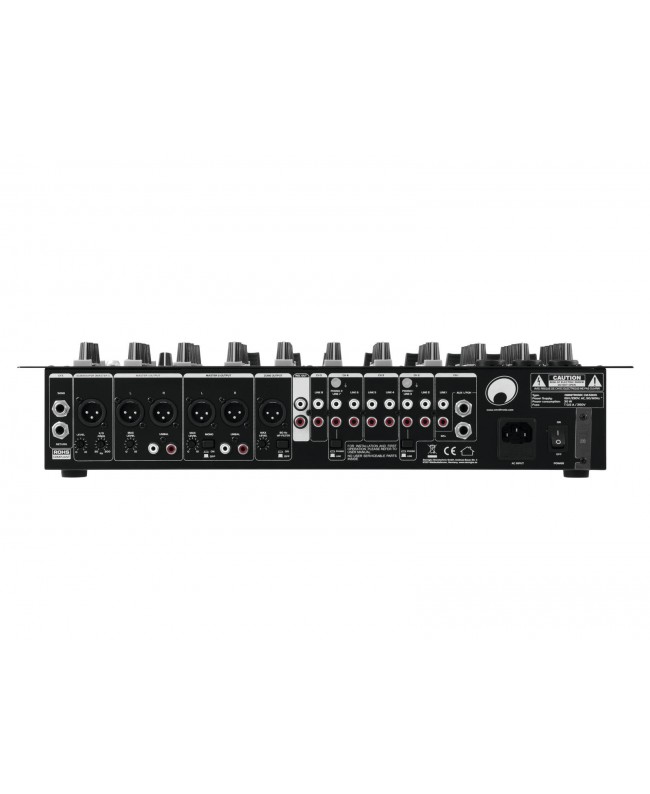

Anschlüsse: Eingang: Mikrofon über 3 x 3-pol XLR/6,35mm Klinke (W) Kombibuchse Einbauversion, Eingang: Line über 6 x Stereo-Cinch, Eingang: Line/Phono über 2 x Stereo-Cinch, Eingang: AUX über 2 x 6,3-mm-Klinke (sym.), Eingang: AUX über 1 x 3,5 mm Klinkenbuchse (stereo) Einbauversion, Eingang: FX über 1 x 6,3 mm Klinkenbuchse (stereo) Einbauversion, Ausgang: Master über 4 x 3-pol XLR, Ausgang: Master über 2 x Stereo-Cinch, Ausgang: Zonen über 1 x 3-pol XLR, Ausgang: Rec. über 1 x Stereo-Cinch, Ausgang: Subwoofer über 1 x 3-pol XLR, Ausgang: FX über 1 x 6,3 mm Klinkenbuchse (stereo) Einbauversion, Ausgang: Kopfhörer über 1 x 3,5 mm Klinkenbuchse (stereo) Einbauversion
Kanäle: Eingangskanal: 2 x Stereo mit Line-AUX Schalter über Cinch oder Klinke, Kanalregelung über 100mm Fader, Regler 3-Band EQ, Gainregler, CUE-Schalter, Crossfader-Wahlschalter, Eingangskanal: 2 x Stereo mit Line-Line/Phono Schalter über Cinch, Kanalregelung über 100mm Fader, Regler 3-Band EQ, Gainregler, CUE-Schalter, Crossfader-Wahlschalter, Eingangskanal: 1 x Stereo mit Line-Line Schalter über Cinch, Kanalregelung über 100mm Fader, Regler 3-Band EQ, Gainregler, CUE-Schalter, Crossfader-Wahlschalter, Mikrofonkanal: 3 x Mono über Kombibuchse (XLR/KLINKE), Kanalregelung über 60mm Fader, Regler 3-Band EQ, Gainregler, regelbarer Ein-Knopf Kompressor, ON AIR Schalter, FX Routing Schalter, Master-Ausgang: 1 x Stereo über XLR oder Cinch, Kanalregelung über Drehregler, Pegel Absenker, Master-Ausgang: 1 x Mono + Stereo über Cinch oder Klinke, Kanalregelung über Drehregler, Pegel Absenker, Stereo-Mono-Schalter, Zonen-Ausgang: 1 x Mono über XLR, Kanalregelung über Drehregler, Quellen-Umschalter, Pegel Absenker, Low-Cut-Schalter, Subwoofer-Ausgang: 1 x Mono über XLR, Pegel Absenker, Hi-Cut Regler, Kopfhörer-Ausgang: 1 x Stereo über Klinke, Kanalregelung über Drehregler, Cue-Mix-Split-Funktion
Gehäusebauform: (19) 48,3 cm Rackeinbau 7 HE
Maße: Breite: 48,3 cm, Tiefe: 10,6 cm, Höhe: 32,8 cm
