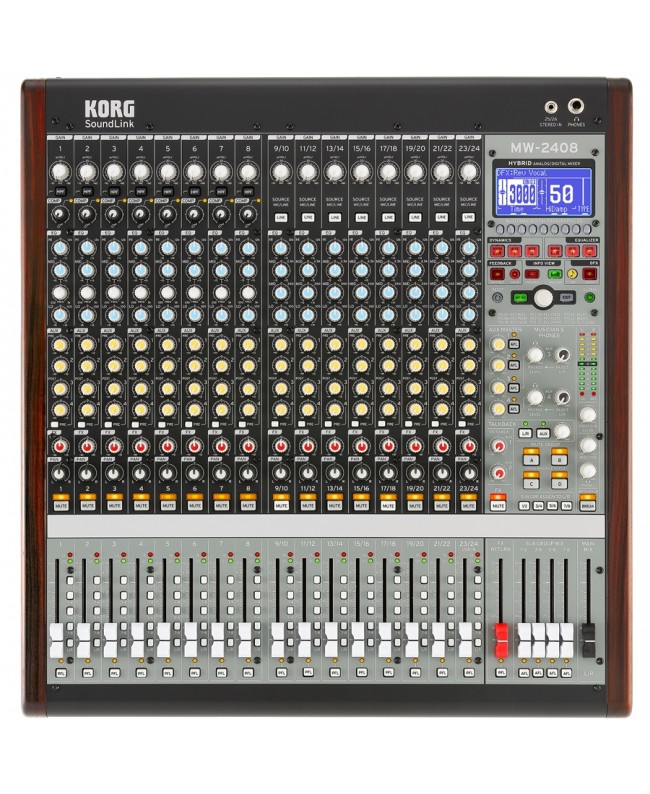

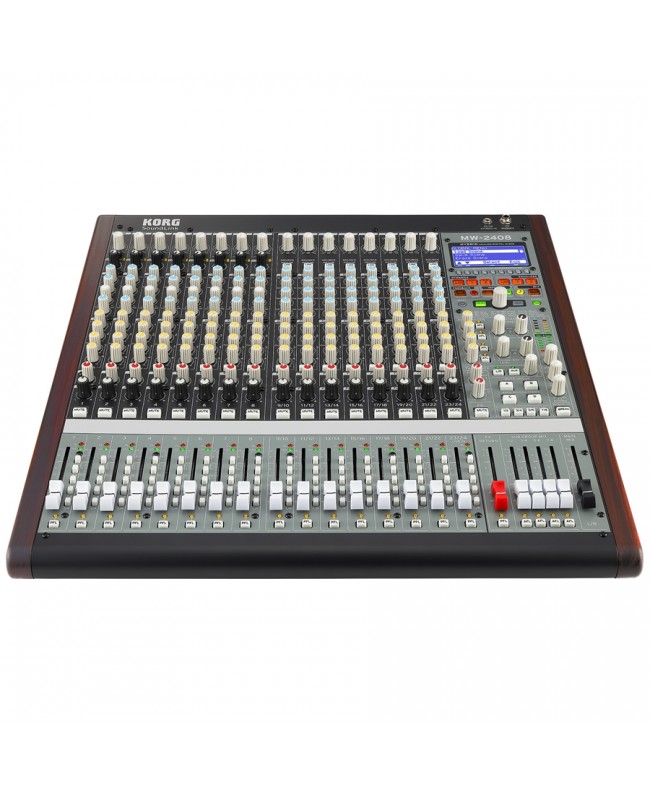

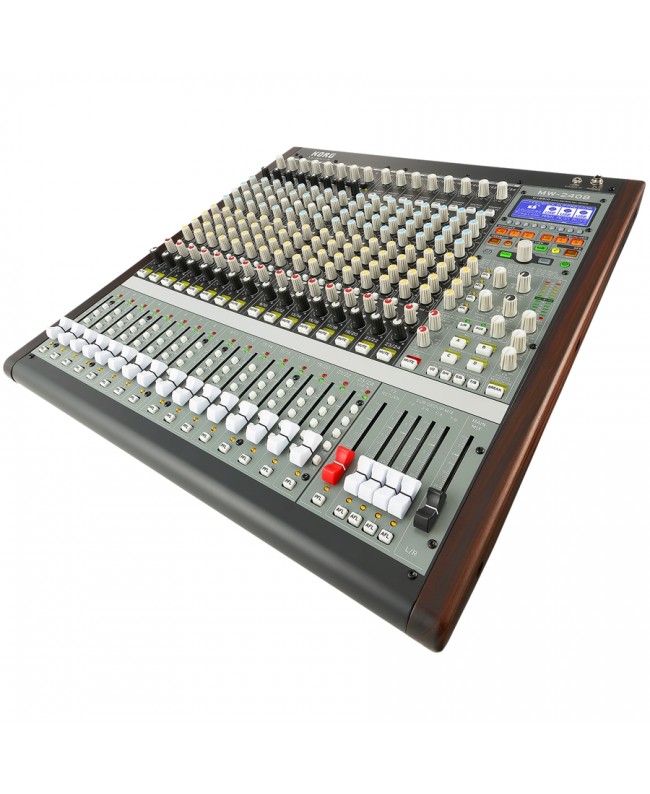

Korg MW-2408 MIXER

Der KORG MW-2408 ist ein hybrider Analog/Digital-Mixer mit 24 Kanälen und einer 24x8x2-Architektur. Er verfügt über HiVolt-Vorverstärker mit hoher Dynamik, One Knob-Kompressoren und 3-Band-Equalizer mit Sweep-Funktion für unmittelbare Klangkontrolle. Sein 32-Bit-DSP ermöglicht die gleichzeitige Verwendung von bis zu 10 Effekten, einschließlich nützlicher Funktionen wie einem Spektrumanalysator und einem Anti-Feedback-System. Darüber hinaus verfügt er über einen Szenenspeicher für den schnellen Abruf bevorzugter Mute-Konfigurationen, eine 24-Bit-USB-Konnektivität, die ihn für Aufnahmen und Streaming geeignet macht, während seine 4 AUXpre/posts ein präzises Audio-Monitoring und die Verwaltung externer Prozessoren ermöglichen.

Verfolgen Sie in dieser Video-Playlist alle Tutorials zum KORG MW-2408

Entwickelt in Zusammenarbeit mit Greg Mackie und Peter Watts.

Diese illustren Persönlichkeiten beschränkten sich nicht nur auf die theoretische und gestalterische Phase, sondern setzten diese Tools auch aktiv ein und integrierten die aus der Praxiserfahrung resultierenden operativen Lösungen.

Analog-Digital-Hybridisierung

Der KORG MW2408 ist das Ergebnis eines präzisen Projekts, bei dem die hochwertigen analogen Schaltkreise, die sowohl für die Komponenten als auch für die physischen Bedienelemente verwendet wurden, mit einem fortschrittlichen 32-Bit-Fließkomma-DSP integriert wurden, der bis zu 10 verschiedene Verarbeitungsarten gleichzeitig erzeugen kann.

Mono-Kanäle

Das KORG MW2408 verfügt über neu entwickelte HiVolt-Mikrofonvorverstärker mit sehr hohem Headroom und einer internen Spannung von 16,5 V (auch auf den Stereokanälen). Der Kanalzug verfügt über einen Gain-Regler mit einem Bereich von +10dB bis +60dB (Mic), -10 bis +40dB (Line), der dank der +48V-Phantomspeisung den Anschluss und das korrekte Interfacing mit einer Vielzahl von Mikrofontypen, einschließlich Kondensatormikrofonen, ermöglicht. Der hochwertige, einfach zu bedienende One Knob-Kompressor auf den 8 Mikrofonkanälen ermöglicht eine Reihe von korrigierenden oder kreativen Eingriffen in die Dynamik des Eingangssignals.

3-Band-EQ mit Sweepable Averages auf den Monokanälen: HI (12k, shelv.), MID (Peak, Sweep. von 250hz bis 5k) und LO (100 Hz, shelv.), +-15dB Boost/Cut; HP-Filter: 12dB/Oct. bei 80 Hz. Diese Art von Equalizer, die typisch für viele Vintage-Mixer ist, ermöglicht einen kapillaren Eingriff in das Audiosignal dank der Möglichkeit, das mittlere Frequenzband (250Hz - 5Khz) zu verschieben, in dem sich die für die korrekte Klangwahrnehmung als kritisch angesehenen Frequenzen oft befinden.

Stereo-Kanäle

Die Stereokanäle verfügen ebenfalls über den HiVolt-Vorverstärker mit einer Verstärkung von: +10dB bis +60dB (Mic), -10 bis +40dB (Line), Mikro-/Line-Schalter, während der Kanal-EQ 4-Band ist: 100 Hz - 250 Hz - 2,5 Khz - 12 Khz +- 15 dB Boost/Cut, eine geeignete Wahl für diesen Kanaltyp, der typischerweise für Instrumente verwendet wird, die über Line oder Panorama-Mikrofonaufnahmen angeschlossen sind, die normalerweise weniger Modellierung oder Korrektur benötigen.

Aux-Send

Weiterhin finden wir 4 Aux-Sends AUX1-2-3-4, von denen AUX-3 und 4 Pre/Post umschaltbar sind. Dies erhöht die Möglichkeiten, diese Sektion je nach Bedarf zu nutzen, da in komplexen Abhörsituationen alle 4 AUX-Sends als Monitor-Leitungen oder durch Auswahl von AUX-3 und 4 PRE als Sends für externe Multieffekte verwendet werden können.

SLIDER-Sektion

Sie bestimmt den Weg des Signals vom Eingang zum Ausgang des Mischers. Ein grundlegender Regler für die korrekte Kalibrierung des Signals ist der PFL (Pre-Fade-Listen), d.h. das Abhören des Signals vor dem Fader. Sobald die Quelle mit dem Mischpult verbunden ist, aktiviert der Tontechniker den PFL, um den Signalpegel mit der METER-LED in der MONITOR-Sektion und den beiden grünen und roten LEDs zu überprüfen; wenn er zu niedrig ist, erhöht er ihn entsprechend mit dem GAIN, umgekehrt, wenn er zu hoch ist, dämpft er ihn. Sobald das Eingangssignal eingestellt ist, bestimmt der Eingriff am SLIDER das Ausgangssignal, d.h. wie wir es in der Mischung hören werden, wenn es dem MASTER L/R zugewiesen ist. Die Zuweisung zu den SUBGRUPS 1-8 ermöglicht es Ihnen, eine Reihe von Kanälen mit einem einzigen SLIDER zu steuern, was nützlich ist, um Instrumente wie Schlagzeug oder Chorstimmen oder Hörner entsprechend zu gruppieren.

Master-Monitor-Sektion

Dieser Bereich verwaltet die Master-Abhörpegel auf den AUX-Leitungen mit AFL-Steuerung, den Pegel für die beiden Kopfhörerleitungen, Talkback mit Zuweisung und Pegel, allgemeine Effekt-Sends auf den AUX, Effekte MUTE, GROUP MUTE, SUBGROUP-Zuweisung, STEREO IN: Pegel des an den USB-Anschluss angeschlossenen Audiogeräts, Pegel in den Monitoren, Pegel in den Kopfhörern, sofortige BREAK-Stummschaltung aller Eingangskanäle.Außerdem gibt es den DFX-Return-Schieberegler mit PFL, SUBGRUPLE-Pegel mit AFL-Schalter und den MAIN MIX L/R-Schieberegler.

Der AUX MASTER regelt die allgemeinen Pegel der Monitore auf den 4 Leitungen unabhängig voneinander, das gleiche für die Kopfhörer, aktiviert und regelt den Pegel des TALKBACK auf den L/R-AUX-Sektionen; dies ist sehr wichtig, da es eine direkte Kommunikationslinie des Toningenieurs mit der Bühne ist, also mit den Musikern für Kommunikation oder Service-Checks. Bei bestimmten Shows kann das TALKBACK bequem für Voiceover oder Souffleure verwendet werden.

Die digitale Sektion

Verwendet einen leistungsstarken, proprietären KORG 32Bit Fließkomma-DSP, der bis zu 10 Effekte gleichzeitig generiert und es ermöglicht, bis zu 6 unabhängige Effekte dem L/R Master und den Aux 1 und 2 zuzuweisen. Dieser Teil des DSP erzeugt zwei verschiedene Arten der Signalverarbeitung: Verarbeitung im Dynamikbereich mit LIMITERS, COMPRESSORS und GATES und im Frequenzbereich mit PARAGRAPH EQUALISERS.

Dynamische Prozessoren

Es ist möglich, gleichzeitig verschiedene Arten von Dynamikprozessoren auf dem MASTER, AUX 1 und 2 zu verwenden, wie z.B.:

• Harte oder weiche Kompression
• Hartes oder weiches Gate
• Begrenzer

Ein Live-Setup wie das folgende kann eingerichtet werden:

Limiter auf dem Master - Soft Compression auf AUX 1 - Limiter auf AUX 2

Oder jede andere gewünschte Kombination. Alle Effekte haben Parameter, die sofort editiert und aufgerufen werden können. Benutzerdefinierte Einstellungen der Dynamikprozessoren können auf 6 Speicherplätzen abgelegt werden.

Equalizer

Wie bei den Dynamikprozessoren gibt es auch bei den Equalizern 2 Typen

• EQ 9 - Band Wide (2-Okt-Bandbreite)
• EQ 9/31 - Band Narrow (1/3 Oktave)

Auch diese können gleichzeitig MASTER-AUX 1-AUX 2 zugewiesen werden, wobei die Filtersteuerung (Bandbreiten- und Verstärkungsauswahl) sofort zugänglich ist. Benutzerdefinierte EQ-Einstellungen können auf 6 Speicherplätzen abgelegt werden. Dieser Equalizer-Typ wird Paragraphic genannt, weil er die Einfachheit eines grafischen Equalizers mit der Möglichkeit kombiniert, je nach Bedarf einen Filter mit größerer Bandbreite (Wide) oder selektiverer Bandbreite (Narrow) auszuwählen, um eine größere Vielseitigkeit bei der Korrektur zu erreichen.

Zusätzlich zu den Dynamikprozessoren und Equalizern verfügt der MW 2408 DSP über eine wirksame Rückkopplungsunterdrückung, die ebenfalls den drei Sektionen MASTER-AUX 1-AUX 2 unabhängig zugewiesen werden kann. Die Rückkopplungsunterdrückung ist ein äußerst nützliches Modul in Live-Situationen mit zahlreichen aktiven Mikrofonkanälen, die dazu neigen können, störende Larsen auszulösen. Dieses Gerät ist mit einem besonders intelligenten Algorithmus ausgestattet, der nur dann eingreift, wenn es notwendig ist, ohne dass das Signal beeinträchtigt wird und ohne dass irgendwelche Einstellungen erforderlich sind.

DFX Digitaler Multieffekt

Ein digitaler Multieffekt mit 16 Arten von Ambience, Delays, Modulationen, die für jeden Kanal über einen dedizierten SEND DFX-Send dosiert werden, darf in einem Mischpult dieser Klasse nicht fehlen. Auch in dieser Sektion verfügt jeder Effekt über einstellbare Parameter, die sofort zugänglich sind; eine eigene TAP-Taste ermöglicht die manuelle Einstellung von Echo-Wiederholungen. 30 Speicherplätze stehen zum Abrufen persönlicher Einstellungen zur Verfügung.

Kanal/Gruppe MUTE

Auf dem MW2408 können Sie 4 SCENEs mit Kanal ON/OFF-Status speichern. Diese ermöglichen ein sanftes Umschalten zwischen den Einstellungen, ohne dass Restgeräusche von offenen Kanälen ohne Signal zu hören sind, was zu einem saubereren Gesamtsound führt; eine wirklich unverzichtbare Funktion bei jedem Live-Gig.

Global

Enthält einige wichtige Funktionen für den allgemeinen Betrieb des Mischers:

Spectrum Analyzer: eine wichtige Funktion, die auf dem Display das vom Master L/R kommende Signal anzeigt. Durch Anschluss eines speziellen Messmikrofons (optional) ist es auch möglich, die Raumantwort und ihre mögliche Korrektur durch den GEQ zu erkennen. In der Vergangenheit war diese Funktion einer sehr teuren externen Hardware anvertraut. Stellen Sie sich vor, wie nützlich es ist, ein solches Modul in unserem MW2408 integriert zu haben und es nach unseren Bedürfnissen aktivieren zu können.

Global Scene: speichert auf 10 Speicherplätzen alle Einstellungen, die die digitale Sektion des Mixers betreffen, und ruft sie sofort ab: Mute-Kanäle, Mute-FX, Mute-Gruppe, Break, GEQ-Dynamikprozessor-Einstellungen und DFX.
