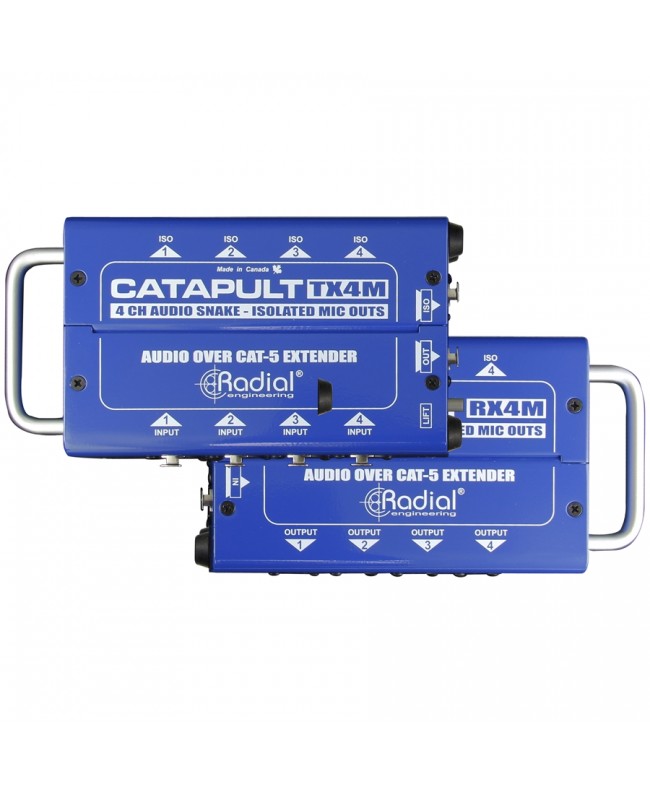

Radial Engineering Catapult TX4M

Radial Catapult TX4M ist ein passiver 4-Kanal-Mikrofonsender, der symmetrische Mikrofonsignale über ein einziges Cat 5/6-Kabel überträgt. Dank Isolationstransformatoren garantiert er ein sauberes und stabiles Signal und reduziert Rauschen und Erdschleifen, was ihn ideal für Installationen, Studios und professionelle Live-Anwendungen macht.

Wichtigste Merkmale

• Überträgt analoge oder digitale AES-Audiosignale über Cat 5/6-Kabel
• Kann in bestehenden Netzwerken eingesetzt werden
• Möglichkeit der direkten Verkabelung oder der isolierten Signalaufteilung
• Überträgt vier AES-Signale (acht Audiokanäle)

Catapult ist eine 4-Kanal-Audio-Snake, die es ermöglicht, analoge und digitale AES-Audiosignale über ein standardmäßiges abgeschirmtes Twisted-Pair-Kabel der Kategorien 5 oder 6 zu übertragen. So können Bühnentechniker die relativ geringen Kosten dieses leicht erhältlichen Kabels für Snake-Returns oder für den Transport von symmetrischen Audiokanälen auf großen Bühnen nutzen und Systeminstallateure können die Vorteile von bereits verkabelten Netzwerken nutzen, um einen Raum mit einem anderen zu verbinden.

Catapult ist in 6 Konfigurationen erhältlich und bietet eine Auswahl von 3 Eingangs- und 3 Ausgangsmodulen. Jedes Eingangsmodul verfügt über 4 XLR-Eingänge, 4 XLR-Durchgänge sowie 2 Neutrik Ethercon-Ausgänge zum Anschluss von Cat 5-Kabeln an das gewünschte Ausgangsmodul. Diese sind mit RJ45-Eingängen und -Durchführungen vom Typ Ethercon sowie zwei Sätzen von XLR-Ausgängen ausgestattet. Die Module können ohne Übertrager für die Übertragung von Sub-Snake- oder AES-Audiosignalen, mit Mikrofon-Isoliertransformatoren für die Signalaufteilung zwischen FOH, Monitor oder Aufnahmesystem sowie mit Line-Level-Isoliertransformatoren zur Eliminierung von Systemstörungen bestellt werden. Ein Ground-Lift-Schalter an jedem Anschluss ermöglicht den Anschluss des Ethernet-Kabels und eliminiert Rauschen und Brummen, die durch Erdschleifen verursacht werden.

Wie alle Radial-Produkte ist auch Catapult ideal für den Einsatz auf Tourneen geeignet, da es aus robustem 14er-Stahl gefertigt und mit einer Pulverbeschichtung versehen ist, die es über Jahre hinweg intakt hält. Im Inneren wurde eine doppelseitige Leiterplatte verwendet, um die Anschlüsse und Transformatoren zu montieren, wobei die Lötstellen für maximale Haltbarkeit verdoppelt wurden.
