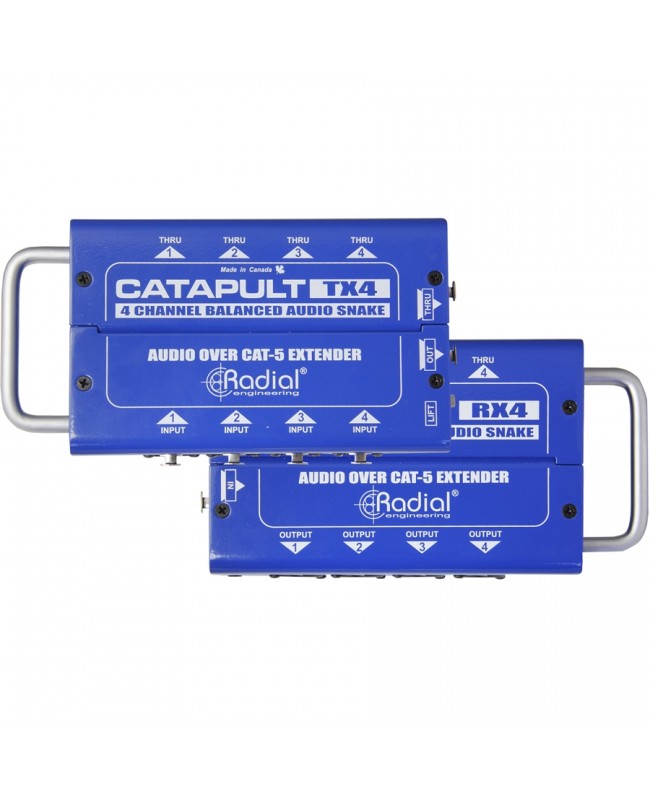

Radial Engineering Catapult RX4

Radial RX4 ist das passive 4-Kanal-Audioempfangsmodul der Catapult-Serie, das für den Empfang von symmetrischen Line-Level-Audiosignalen entwickelt wurde, die über Cat 5/6-Kabel übertragen werden. Es bietet direkte und parallele XLR-Ausgänge, wobei die Signalintegrität und die Erdisolierung über die gesamte Kette erhalten bleiben.

Wesentliche Merkmale

• Sendet analoge oder digitale AES-Audiosignale über Cat 5/6-Kabel
• Funktioniert in bestehenden Netzwerken
• Möglichkeit der direkten Verkabelung oder der isolierten Signalaufteilung
• Überträgt vier AES-Signale (acht Audiokanäle)

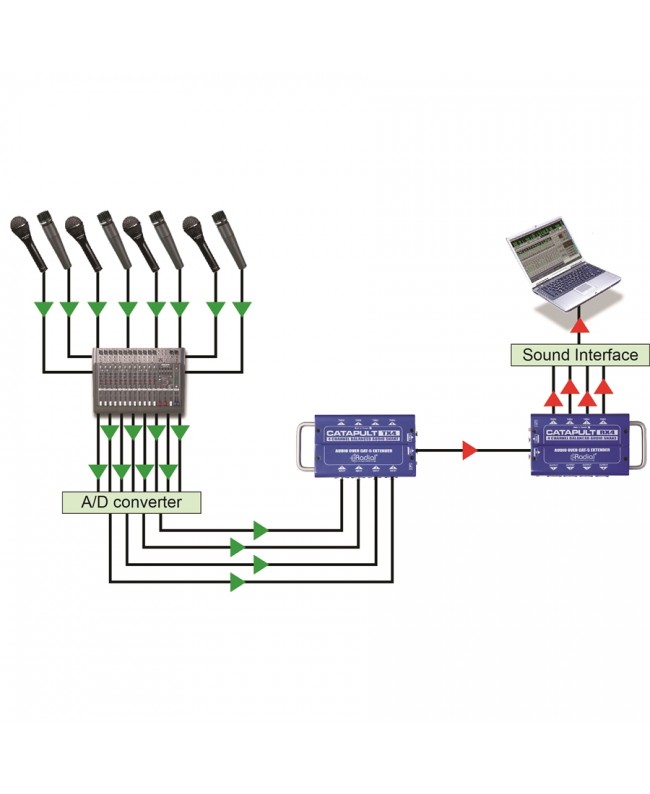

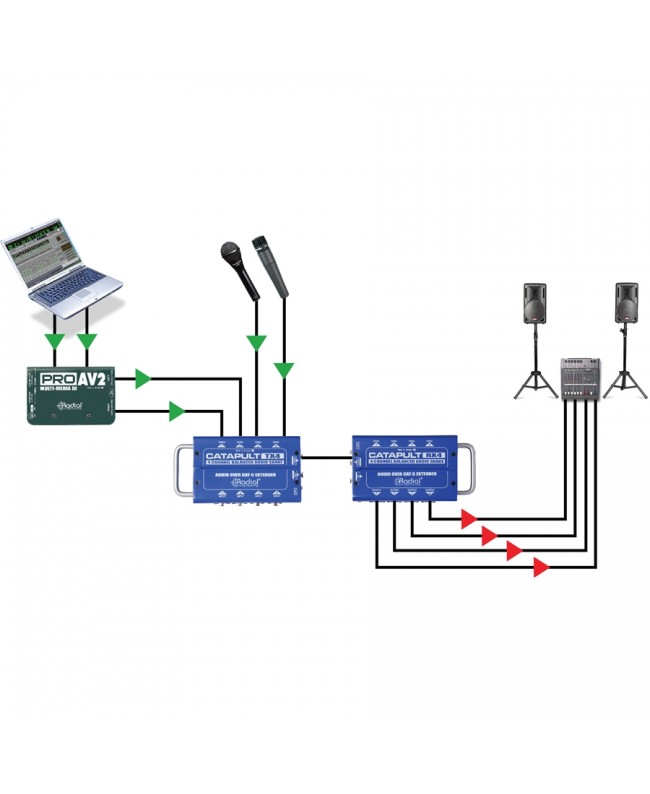

Catapult ist eine 4-Kanal-Audio-Snake, die es ermöglicht, analoge und digitale AES-Audiosignale über ein standardmäßiges, geschirmtes, verdrilltes Cat 5- oder Cat 6-Kabel zu übertragen. So können Bühnentechniker die relativ geringen Kosten dieses leicht erhältlichen Kabels für Snake-Returns oder den Transport von symmetrischen Audiokanälen auf großen Bühnen nutzen und Systeminstallateure können die Vorteile von bereits verkabelten Netzwerken nutzen, um einen Raum mit einem anderen zu verbinden. Catapult ist in 6 Konfigurationen erhältlich und bietet eine Auswahl von 3 Eingangs- und 3 Ausgangsmodulen. Jedes Eingangsmodul verfügt über 4 XLR-Eingänge, 4 XLR-Durchgänge sowie 2 Neutrik Ethercon-Ausgänge zum Anschluss von Cat 5-Kabeln an das gewünschte Ausgangsmodul. Diese sind mit RJ45-Eingängen und -Durchführungen vom Typ Ethercon sowie zwei Sätzen von XLR-Ausgängen ausgestattet. Die Module können ohne Übertrager für die Übertragung von Sub-Snake- oder AES-Audiosignalen, mit Mikrofon-Isoliertransformatoren für die Signalaufteilung zwischen FOH, Monitor oder Aufnahmesystem sowie mit Line-Level-Isoliertransformatoren zur Eliminierung von Systemstörungen bestellt werden. Ein Ground-Lift-Schalter an jedem Anschluss ermöglicht den Anschluss des Ethernet-Kabels und eliminiert Rauschen und Brummen, die durch Erdschleifen verursacht werden. Wie alle Radial-Produkte ist Catapult dank seiner robusten 14-Gauge-Stahlkonstruktion und der Pulverbeschichtung, die es jahrelang wie neu aussehen lässt, ideal für den Einsatz auf Tourneen geeignet. Im Inneren wurde eine doppelseitige Leiterplatte verwendet, um die Anschlüsse und Transformatoren zu montieren, wobei die Lötstellen für maximale Haltbarkeit verdoppelt wurden.
