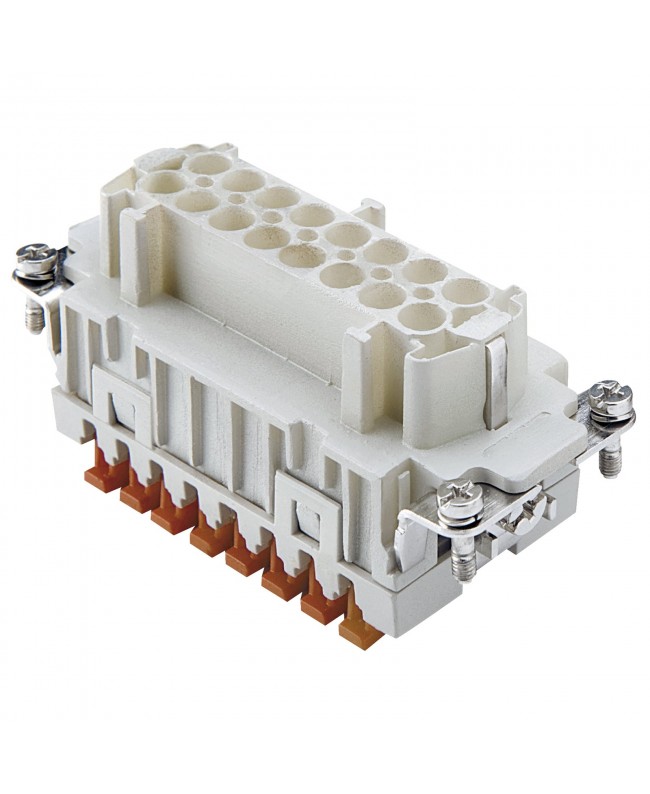

ILME 16P Squich Insert female

Um die Herstellung elektrischer Verbindungen in der Praxis zu optimieren, hat ILME die Steckverbinderserie CSH - "squich" - entwickelt, die sich sowohl auf der Werkbank als auch vor Ort durch eine äußerst einfache Montage auszeichnet.Die CSH-Serie (mit Käfigspannfederanschluss und Schraubverbindungselementen) stellt somit die konsequente Weiterentwicklung der CSE-Serie (mit herkömmlichem Käfigspannfederanschluss) dar und bietet folgende Vorteile.

Einfacher Anschluss ohne Werkzeug, deutliche Zeitersparnis im Vergleich zu herkömmlichen Schraub- oder Federklemmenverbindungen, schnelle optische Erkennung der noch nicht angeschlossenen Leiterkontakte, Anschluss von Leitern bis 2,5 mm² mit oder ohne Aderendhülse, hohe Vibrationsfestigkeit, bereits verdrahtet.

Jeder Kontaktkammer ist ein Verriegelungselement zugeordnet. Wird dieser Verriegelungshebel gedrückt, wird die entsprechende Käfigzugfederklemme geschlossen und eine zuverlässige Verbindung des Leiters hergestellt. Die Verriegelungselemente heben sich farblich vom Gehäuse ab und sind im Lieferzustand nicht heruntergedrückt. Nach Betätigung der Verriegelung ist diese vollständig - und vibrationsfest - in den Korpus des Kontakteinsatzes integriert.

Die Steckverbinderserie CSH - squich - bietet somit eine einfache, schnelle und technisch hochwertige Verbindung. Sollte es notwendig sein, eine Leitung wieder zu lösen, lassen sich die Verriegelungselemente mit Hilfe eines handelsüblichen Schraubendrehers (0,5 x 3,5 mm) ganz einfach wieder öffnen. Dazu wird der Schraubendreher in die Öffnung des Verriegelungsschlüssels eingeführt und leicht nach unten gedrückt - schon heben sich der Schlüssel und die Käfigfederklemme von selbst und sind geöffnet.

Die Kontakteinsätze CSH sind für den Einsatzbereich von -40 °C bis +125 °C geeignet.
