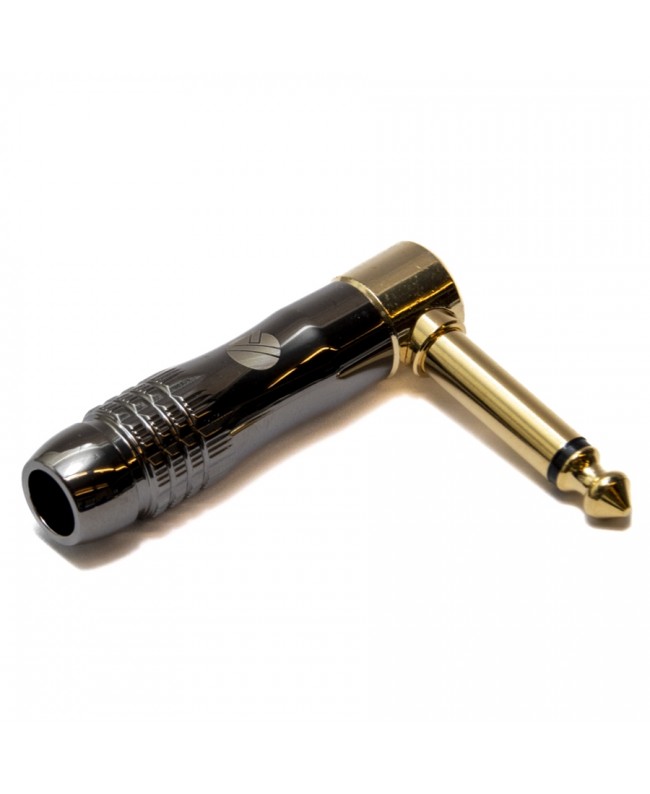

Quik Lok G/30 Jack TS Mono 6.3 Angolato 90° Metal Grey

Quik Lok G/30

Klinkenstecker

6,3-mm-Mono-Klinkenstecker, um 90° abgewinkelt

Komplett aus Metall gefertigt, mit vergoldetem Stecker, ohne Kabelhalter

Oberfläche "Metal Grey" mit Quik Lok-Logo

Der G/30-Stecker wird in den folgenden Modellen der Quik Lok ITALIAN STANDARD (ITST)-Serie verwendet:

- Instrumentenkabel: 6,3-mm-Mono-Klinke, 90° abgewinkelt <->: 6,3-mm-Mono-Klinke

- Instrumentenkabel Mono-Jack 6,3, 90° abgewinkelt <-> -Mono-Jack 6,3, 90° abgewinkelt

Der JACK-Stecker

Der Klinkenstecker (Klinkenstecker oder einfach "Klinke") ist ein elektrischer Stecker, der üblicherweise zur Übertragung von Signalen mit sehr niedriger Spannung verwendet wird, meist analoge Audiosignale. Er wurde im 19. Jahrhundert für den Einsatz in Telefonvermittlungsstellen erfunden und ist einer der ältesten noch verwendeten Standards für elektrische Steckverbinder.

Die Varianten

Die verschiedenen Versionen von Klinkensteckern unterscheiden sich hinsichtlich der Anzahl der Kontakte:

TS-Jack: 2 Kontakte, wird im Audiobereich für unsymmetrische Signale verwendet

TRS-Klinkenstecker: 3 Kontakte, wird im Audiobereich für symmetrische Stereo- oder Monosignale verwendet (auch als Stereo-Klinkenstecker bezeichnet)

TRRS-Stecker: 4 Kontakte, wird für Stereosignale plus Mikrofon oder Videokanäle, Schalter usw. verwendet

TRRRS-Klinke: 5 Kontakte, wird in einigen tragbaren Geräten mit zwei Mikrofonen oder symmetrischem Stereoausgang usw. verwendet

Die Durchmesser

Sub-Mini-Klinke: 2,5 mm, wird für Kopfhörer, Smartphones, Spielkonsolen, Videokameras usw. verwendet

Mini-Klinke: 3,5 mm (1/8 Zoll nach angelsächsischem Standard), wird für Kopfhörer, Smartphones, MP3-Player, Soundkarten usw. verwendet

Klinkenstecker: 6,3 mm (1/4 Zoll nach angelsächsischem Standard), wird für Musikinstrumente, Kopfhörer, Verstärker usw. verwendet

NATO-Stecker: 7,13 mm, wird vor allem in speziellen Bereichen wie militärischen Anwendungen, Kopfhörern für die Luftfahrt usw. verwendet

Die Formen

Gerade: Der Stecker ragt in derselben Richtung wie das Kabel heraus

90° abgewinkelt: Auch als "Pfeifen-Stecker" oder "L-Stecker" bezeichnet; wird aus Platzgründen und zur Vermeidung von Stößen verwendet, oft in Kombination mit der flachen Ausführung
