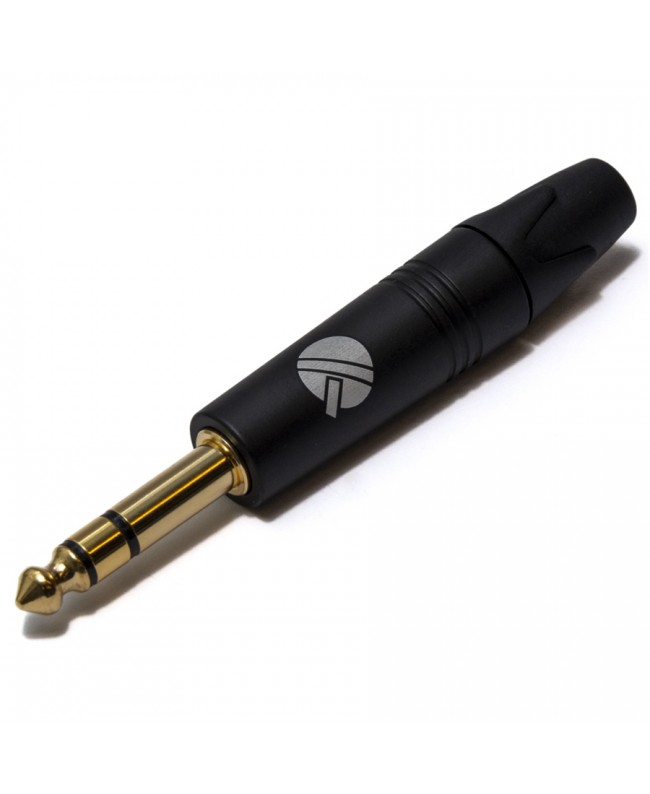

Quik Lok G/120 Jack TRS Stereo 6.3 Black

Quik Lok G/120

Klinkenstecker

6,3-mm-TRS-Stereo-Klinkenstecker

Metallgehäuse mit Kunststoffabdeckung/Kabelhalterung

Vergoldeter Stecker

Farbe: Schwarz

Der Stecker G/120 wird in den Modellen der Serie Quik Lok ITALIAN STANDARD B (ITST B) verwendet:

- symmetrisches Instrumentenkabel: TRS-Stereo-Klinkenstecker 6,3 mm <->: TRS-Stereo-Klinkenstecker 6,3 mm

- Mikrofonkabel: XLR-Stecker <-> Stereo-TRS-Stecker 6,3

- Mikrofonkabel XLR-Buchse <-> Stereo-TRS-Stecker 6,3

Der Klinkenstecker

Der Klinkenstecker (Klinkenstecker oder einfach "Klinke") ist ein elektrischer Stecker, der üblicherweise zur Übertragung von Signalen mit sehr niedriger Spannung verwendet wird, meist analoge Audiosignale. Er wurde im 19. Jahrhundert für den Einsatz in Telefonvermittlungsstellen erfunden und ist einer der ältesten noch verwendeten elektrischen Steckverbinderstandards.

Die Varianten

Die verschiedenen Versionen von Klinkensteckern, unterschieden nach der Anzahl der Kontakte, sind:

TS-Jack: 2 Kontakte, wird im Audiobereich für unsymmetrische Signale verwendet

TRS-Klinkenstecker: 3 Kontakte, wird im Audiobereich für symmetrische Stereo- oder Monosignale verwendet (auch als Stereo-Klinkenstecker bezeichnet)

TRRS-Klinkenstecker: 4 Kontakte, wird für Stereosignale plus Mikrofon oder Videokanäle, Schalter usw. verwendet

TRRRS-Klinke: 5 Kontakte, wird in einigen tragbaren Geräten mit zwei Mikrofonen oder symmetrischem Stereoausgang usw. verwendet

Die Durchmesser

Sub-Mini-Klinke: 2,5 mm, wird für Kopfhörer, Smartphones, Spielkonsolen, Videokameras usw. verwendet

Mini-Klinke: 3,5 mm (1/8 Zoll nach angelsächsischem Standard), wird für Kopfhörer, Smartphones, MP3-Player, Soundkarten usw. verwendet

Klinkenstecker: 6,3 mm (1/4 Zoll nach angelsächsischem Standard), verwendet für Musikinstrumente, Kopfhörer, Verstärker usw.

NATO-Stecker: 7,13 mm, wird vor allem in Spezialbereichen wie militärischen Anwendungen, Kopfhörern für die Luftfahrt usw. verwendet

Die Formen

Gerade: Der Stecker ragt in derselben Richtung wie das Kabel heraus

90° abgewinkelt: Auch als "Pfeifen-Stecker" oder "L-Stecker" bezeichnet, wird aus Platzgründen oder zur Vermeidung von Stößen verwendet, oft in Kombination mit der flachen Ausführung
