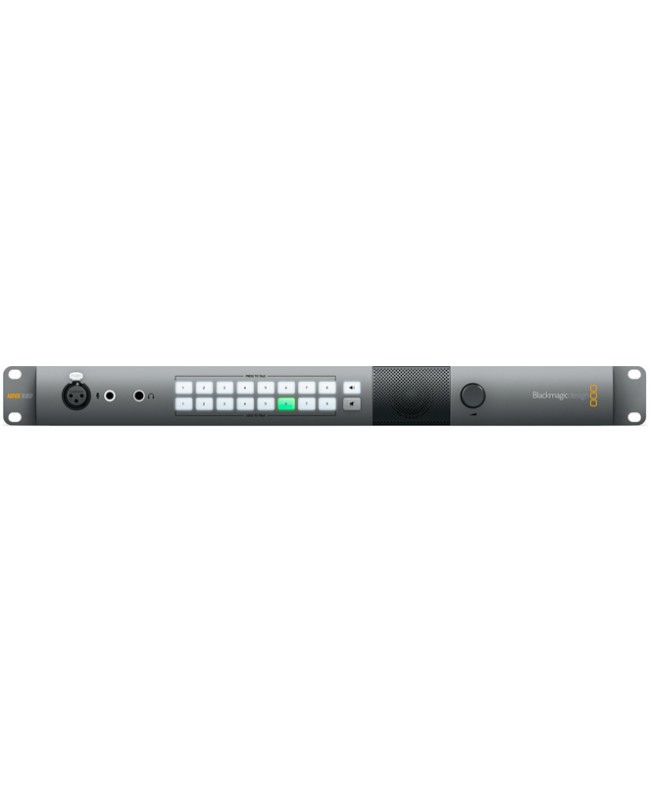

Blackmagic Design ATEM Talkback Converter 4K

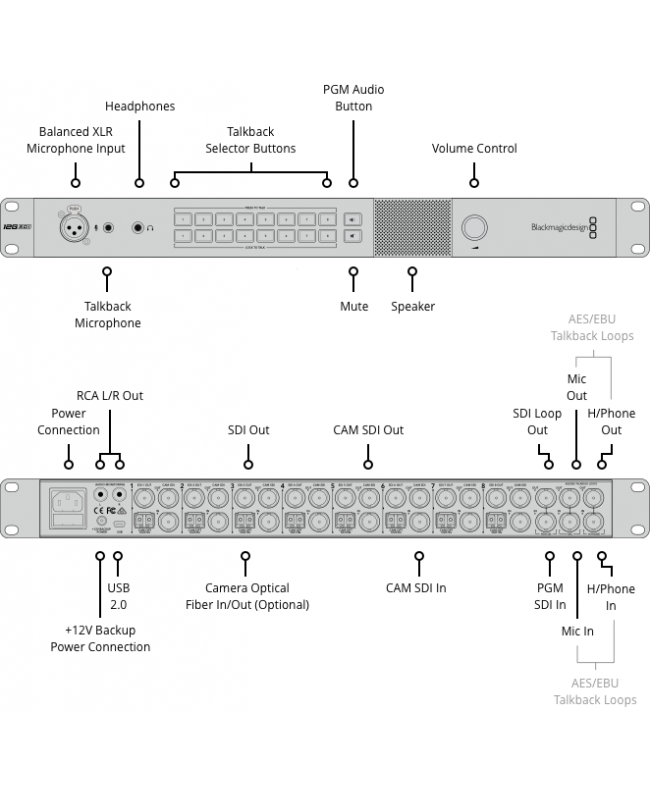

Anschlüsse

• SDI‑Programmeingänge 1 x 10 Bit SD/HD/Ultra HD 4K automatisch umschaltender
• Programmeingang vom Mischer, einschließlich Tally-Daten mit in 16 Kanälen eingebettetem Audio
• SDI‑Programmausgänge  1 x 10 Bit SD/HD/Ultra HD 4K automatisch umschaltender
• Programmausgang mit Durchschleifung zur Kopplung an einen weiteren Konverter des Typs ATEM Talkback Converter 4K
• Talkback‑Audio
• Luftfahrt-Headsets mit 6,35 mm
• TRS-Kopfhörerbuchse und 5,23 mm TRS-
• Mikrofonbuchse. Symmetrische XLR-Mikrofonbuchse an der Frontblende
• Analogaudio 1 Stereo RCA-Monitoring‑Ausgang
• SDI‑Kameraeingänge 8 x 10 Bit, zwischen SD/HD/Ultra HD 4K automatisch umschaltende Eingänge mit 16
• Kanälen eingebettetem Audio
• SDI‑Kameraausgänge
• 8 x 10 Bit, zwischen SD/HD/Ultra HD 4K
• automatisch umschaltende Eingänge mit 16 Kanälen eingebettetem Audio
• SDI‑Ausgänge
• 8 x 10 Bit, zwischen SD/HD/Ultra HD 4K
• automatisch umschaltende Eingänge mit 16
• Kanälen eingebettetem Audio
• Glasfaser-Videoeingänge (optional) 8 Singlemode-Kameraeingänge für SD/HD/Ultra HD 4K, automatisch umschaltend, mit LC‑Buchse
• Glasfaser-Videoausgänge (optional) 8 Singlemode-Kameraausgänge für SD/HD/Ultra HD 4K, automatisch umschaltend, mit LC‑Buchse
• Glasfaser‑Audioeingänge 8 Singlemode-Kameratoneingänge mit LC-Buchse. Kanäle 1 und 2 sind für Kameraton. Kanäle 15 und 16 sind für Gegensprech‑Ton.
• Glasfaser‑Audioausgänge 8 Singlemode-Kameratonausgänge mit LC-Buchse. Kanäle 1 und 2 sind für Kameraton. Kanäle 15 und 16 sind für Gegensprech‑Ton.
• Computer‑Schnittstelle 1 Mini-B USB-Buchse für Firmwareaktualisierungen

Normen

• SD‑Videonormen 525i/59,94 NTSC; 625i/50 PAL
• HD‑Videonormen
• 720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60
• 2K‑Videonormen
• 2K DCI 23,98p; 2K DCI 24p; 2K DCI 25p 2K DCI 23,98PsF; 2K DCI 24PsF; 2K DCI 25PsF
• Ultra-HD‑Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• 4K‑Videonormen
• 4K DCI 23,98p; 4K DCI 24p; 4K DCI 25p; 4K DCI 29,97p; 4K DCI 30p; 4K DCI 50p; 4K DCI 60p
• SDI‑Konformität
• SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B und SMPTE 425M
• Audioabtastfrequenz Standard-Fernsehabtastrate von 48 kHz und 24 Bit mit AD‑Wandlung
• Videoabtastfrequenz 4:2:2, 4:4:4
• Farbgenauigkeit 10 Bit
• Farbraum REC 601, REC 709
• Mehrfachraten‑Unterstützung SDI schaltet zwischen SD, HD und Ultra HD 4K um

Software

• Produktsoftware‑Upgrade
• Über mitgelieferte Updater‑Anwendung

Betriebssysteme

• Mac 10.11 El Capitan,
• Mac 10.12 Sierra oder höher
• Windows 8.1 und 10

Strombedarf

• Stromversorgung 100–240 V AC-Eingang mit redundantem 12–31 V DC‑Eingang
• Energieverbrauch 60 Watt

Physische Installation

• Physische Installation

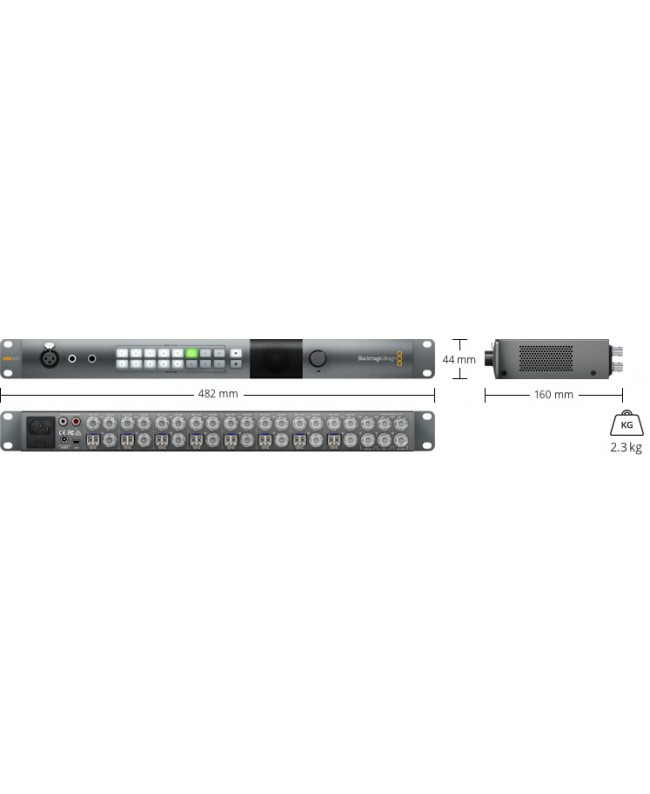

• 1 Rack-Höheneinheit. Tiefe unter 15 cm (6 Zoll)

Umgebung

• Betriebstemperatur 0–40 °C (32–104 °F)
• Lagerungstemperatur -20–45 °C (-4–113 °F)
• Relative Luftfeuchtigkeit 0–90 % nicht kondensierend

Im Lieferumfang enthalten

• ATEM Talkback Converter 4K
• Startermappe mit QR-Code zum Download der Software
