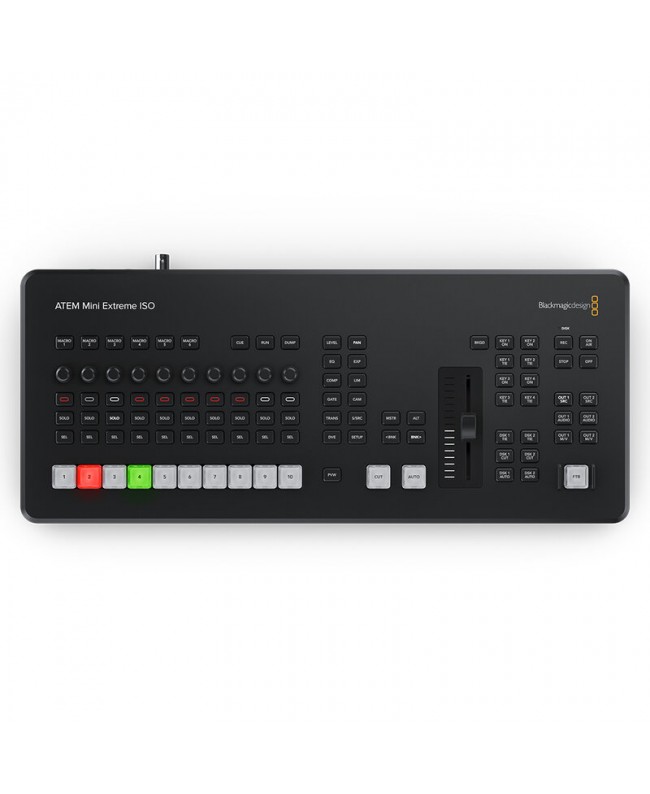

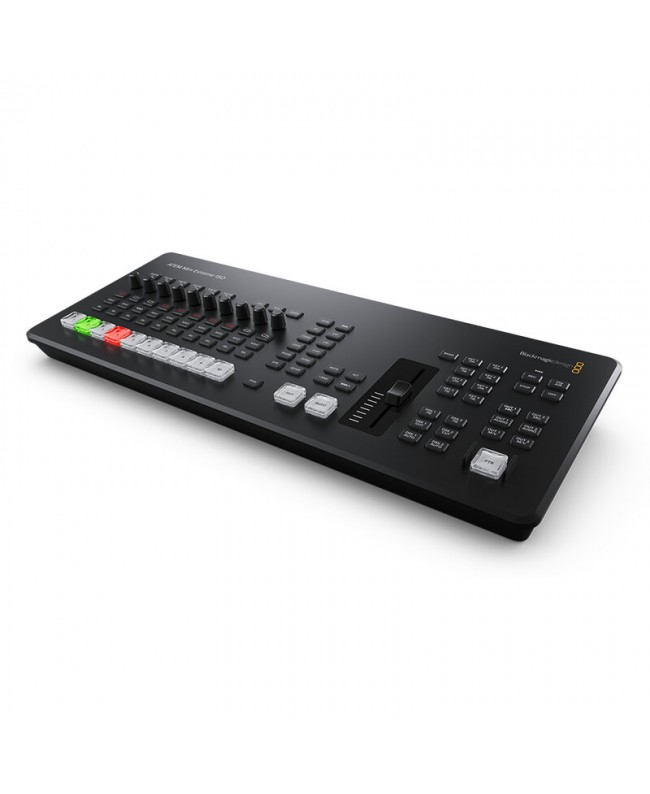

Der ATEM Mini Extreme ISO G2 ist ein leistungsstarker und dennoch kompakter Live-Produktionsmischer für den Aufbau eines hochwertigen Broadcast-Studios. Es handelt sich um ein professionelles Bedienfeld mit integriertem Streaming, das 8 HDMI-Eingänge mit Standardkonvertierung, 3 unabhängige HDMI-Ausgänge, eine integrierte Streaming-Engine, Multiview, CFexpress und Thunderbolt für die Aufnahme/Wiedergabe umfasst. Außerdem bietet er 10G-Ethernet für schnellen Zugriff auf Netzwerkspeicher, XLR-Audioeingänge, USB-Webcam, DVE, Chromakey, Multimedia-Player und ISO-Aufzeichnung der 8 Videoeingänge.
Anschlüsse
Videoeingänge 9
Ausgänge 4
AUX-Ausgänge 4
SDI-Übertragung 1,5G, 3G
HDMI-Videoeingänge 8 x HDMI Typ A, 10 Bit HD umschaltbar
2 integrierte Audiokanäle
HDMI-Videoausgänge 3
HDMI-Programmausgänge 3
Audioeingänge
2 x Combo XLR mit Phantomspeisung
1 x BNC MADI Digital-Audio 32 Kanäle
Audioausgänge 1 x 6,35-mm-Kopfhörerbuchse
Timecode-Anschlüsse Nein
Referenzeingang Nein
Quellensynchronisation
Für alle 8 HDMI-Eingänge und Remote-Quellen
Frame-Rate- und Formatkonverter
Für alle 8 HDMI-Eingänge und Remote-Quellen
Webcam-Ausgang 2 x USB-C mit 720p oder 1080p in der Bildrate des PGM
Multiview
1 x HDMI
1 x Webcam
Anschluss für Bedienfeld
Ethernet. Verbindung zwischen Bedienfeld und Gehäuse direkt oder über Netzwerk
Interner Timecode-Generator Ja
Tally-Ausgang An Blackmagic-Remote-Kameras mit HDMI
Ethernet
1 x 1G Ethernet für Standard-Streaming, Bedienfelder und Internetverbindung
1 x 10G Ethernet-Anschluss für Aufzeichnung
Computerschnittstelle
2 x USB Typ C 3.1 Gen 1 für Aufzeichnung auf externen Laufwerken, Webcam-Ausgang, Software-Steuerung, Software-Updates und Anschluss an Bedienfelder
1 x Thunderbolt für Füllung und Videoausgang, Videoeingang, Ethernet-Anschluss für Archivierung und Stromversorgung
1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94 und 60 Hz
1920 x 1080i 50, 59,94 Hz und 60 Hz
Farbraumkonvertierung
Echtzeit-Konvertierungshardware
SDI-Automatikumschaltung
Technische Daten
Effektbänke 1
Direkte Kreuzpunkte 10
Kreuzpunkt-Tasten
NKK-Tasten
Vorschau der Übergänge 1
Quellenauswahlbus
Konfiguration mit Multifunktionsreglern und Fairlight-Audio-Statusausgang
Makrotasten 6
Übergangstasten
Konfiguration mit Multifunktionsreglern und Fairlight-Audio-Statusausgang
Übergangsdauer
Konfiguration mit Multifunktionsreglern und Fairlight-Audio-Statusausgang
Tasten 8
Aux-Tasten 6
Übergangshebel 1
Aufnahmetasten 2
Streaming-Tasten 2
DSK-Übergangswähler 6
FTB-Tasten 1 NKK-Taste
Primäre Tasten 4
Sekundäre Tasten 2
Erweiterte chromatische Tasten Bis zu 4
SuperSource 1
DVEs 2
Lineare/Luminanz-Tasten Bis zu 4
Keyer für Übergänge (Stinger/DVE)
Nur DVE
Farbgeneratoren 2
Bedienfeld
Konfiguration mit Multifunktionssteuerungen und Fairlight-Audio-Statusausgang
Zuweisbare Felder 16
Tally Rot für das Programm, grün für die Vorschau
Audio
Mixer 26 Eingänge x 2 Kanäle
(8 HDMI+16MADI+XLR+Thunderbolt)
Ein/Aus/Audio Follow Video wählbar für jeden Kanal; Gain-Regler für jeden Kanal.
Pegel- und Spitzenüberwachung. Fairlight-Audiofunktionen: Kompressor, Gate, Limiter, parametrischer 6-Band-EQ. Master-Gain-Regler
Analoge Eingänge
Symmetrische Stereo-XLR-Kombianschlüsse
Analoge Eingangsverzögerung
Max. 8 Frames
Mikrofon-Phantomspeisung
Phantomspeisung +48 V an den XLR-Combo-Eingängen
Streaming-Quellen
Gesamtzahl der Streaming-Quellen
Bis zu 8
Streaming-Quellenformat
RTMP/SRT-Video mit Audio über ein lokales Netzwerk oder eine Internetverbindung von kompatiblen Blackmagic Design-Kameras, die auf die Ausgangsqualitätsoption HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium oder Streaming Low eingestellt sind
Die Datenraten entnehmen Sie bitte dem Handbuch.
Streaming-Quelleneinstellungen
Auf die Eingänge in der ATEM Software Control zuordnen
Streaming
Direktes Streaming
Mit dem Real Time Messaging Protocol (RTMP) und Secure Reliable Transport (SRT) über Ethernet oder eine über USB-C geteilte Internetverbindung
Aufzeichnung
Direkte Aufzeichnung
CFExpress-Steckplatz für Aufzeichnung
Netzwerkaufzeichnung
USB-C-Aufzeichnung
Videoaufzeichnung
8 x HDMI-Eingänge in .mp4 H.264-Dateien mit einer Qualität von max. 70 Mb/s mit ATEM-Videostandard und AAC-Audio.
1 x Programmausgang in .mp4 H.264-Dateien mit der Qualitätseinstellung „Streaming“, dem ATEM-Videostandard und AAC-Audio
Audioaufzeichnung .wav-Datei mit 48 kHz und 24 Bit von jedem der 26 2-Kanal-Audioeingänge (1 analoger 2-Kanal-Audioeingang, 8 2-Kanal-Eingänge mit integriertem Audio und 32 MADI-Audiokanäle).
Umschaltung Das gemischte Programm wird in DaVinci Resolve .drp-Projektdateien aufgezeichnet
Formatierung ExFAT (Windows/Mac) APFS oder HFS+ (Mac)
Multiview
Überwachung 16, 13, 10, 7 oder 4 wählbare Fenster für Programm und Vorschau, 8 HDMI-Eingänge, SuperSource, Clean Feed, Multimedia-Player, Streaming-Status, Aufnahmestatus und Audiopegel
Multiview-Videostandard HD
Multimedia-Player
Multimedia-Player 2
Kanäle Füllung und Schlüssel für jeden Player
Archivkapazität für Frames
20 mit Füllung und Schlüssel
Kompatible Frame-Formate
200 Frames in 1080 HD
Kompatible Frame-Formate
PNG, TGA, BMP, GIF, JPEG, TIFF
Archiv-Videoformate TGA
Archiv-Audioformate WAV, MP3 und AIFF
Steuerung
Bedienfeld
Integriertes Bedienfeld
Software mit Kamerasteuerungsfunktionen im Lieferumfang enthalten. Kompatibel mit externen Bedienfeldern
Bedienfeldanschluss
Kompatibel mit Ethernet 10/100/1000/10G BASE-T
Verbindung zwischen Gehäuse und Bedienfeld direkt oder über Netzwerk. Direkter Anschluss über USB-C. Software-Updates über Ethernet oder USB-C
Kann über das Blackmagic Videohub Hardware Panel Setup-Dienstprogramm konfiguriert werden, um Quellen mit Videohub Smart Control Pro und Videohub Master Control Pro an Ziele weiterzuleiten
Bedienfeld im Lieferumfang enthalten
ATEM Software Control kostenlos für Mac 10.14 Sonoma, Mac 10.15 Sequoia oder höher, Windows 11 und Windows 10 64-Bit
Verarbeitung
58-Kanal-Mischer, wählbar zwischen Ein/Aus/Audio Follow Video.
Pegel- und Spitzenwertüberwachung Master-Gain-Regler
6-Band-Parametric-EQ, Dynamik mit Expander, Gate, Kompressor und Limiter
Kamerasteuerung Bei Verwendung mit Blackmagic Design-Kameras kann ATEM den Fokus, die Blende und den Zoom kompatibler Objektive sowie Kameraeinstellungen wie Gain, Weißabgleich, Farbton, Verschluss, ND-Filter, Farbkorrektur, Tally und Start/Stopp der Aufnahme steuern.
Software
Bedienfeld im Lieferumfang enthalten
Kostenlose ATEM Software Control für macOS 14.0 Sonoma, macOS 15.0 Sequoia oder höher und Windows 10 oder 11 im Lieferumfang enthalten
Software-Updates
Über einen Mac- oder Windows-Computer per USB- oder Ethernet-Verbindung
ATEM Setup-Dienstprogramm im Lieferumfang enthalten
