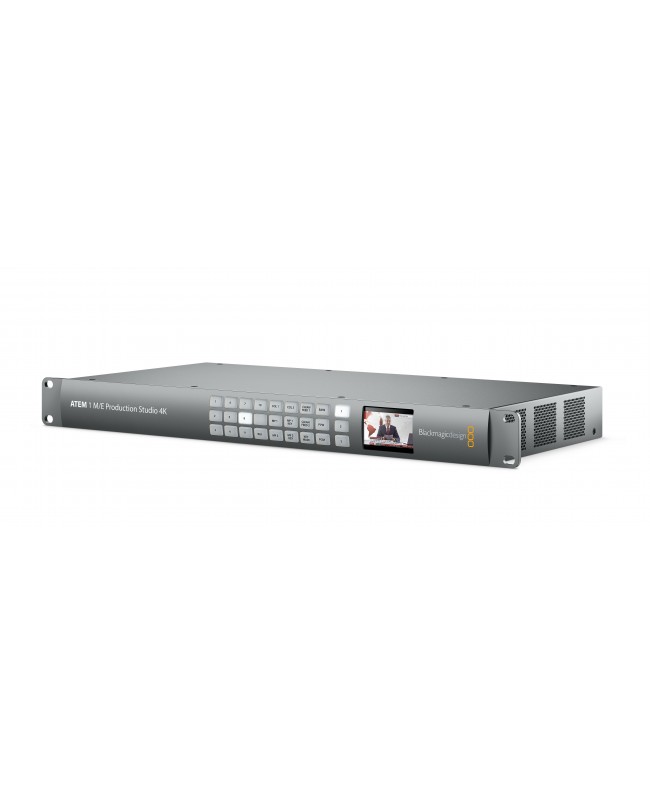

Das zukunftsweisende ATEM 1 M/E Production Studio 4K Modell schaltet zwischen den Videostandards SD, HD und Ultra HD hin und her und erlaubt Ihnen somit, die verschiedensten Videogeräte wie z. B. Kameras, Festplattenrekorder und Computer anzuschließen. Es bietet 10 Eingänge, Chroma-Keys, Übergänge, Mediapool, 4 Upstream-Keyer, Downstream-Keyer, Audiomischer, Multi-View, Full-Motion-DVE, Stinger-Übergänge, einen großen Mediapool mit Full-Motion-Clips sowie 3 AUX-Ausgänge!

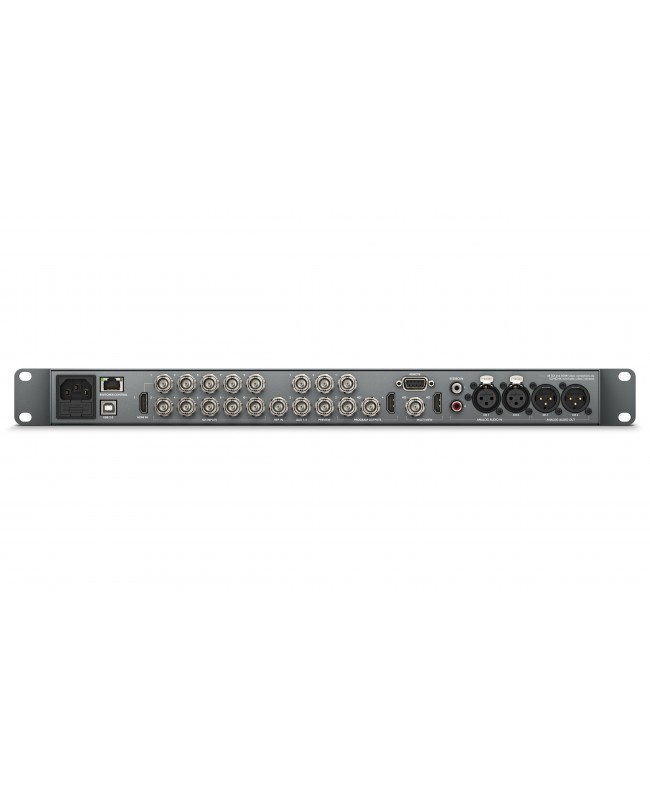

Anschlüsse
Videoeingänge insgesamt: 11 mit 10 aktiven
Videoausgänge insgesamt: 10
Aux-Ausgänge insgesamt: 3
SDI‑Raten: 270 Mbit; 1,5 G; 3 G; 6 G
Audioeingänge insgesamt: 2 x XLR, 2 x RCA
Audioausgänge insgesamt: 2 XLR‑Programmausgänge
Timecode‑Anschlüsse: Keine
Referenzeingang: Tri-Sync oder Black Burst
Videoeingänge mit Resync: An allen 10 Eingängen
SDI‑Videoeingänge: 10 x 10 Bit, zwischen SD/HD/Ultra HD 4K
HDMI-Eingabeauflösungen für Computer: 720 x 480i 59,94 Hz, 720 x 576i 50 Hz, 1280 x 720 59,94 Hz, 1280 x 720 50 Hz, 1920 x 1080 50 Hz, 1920 x 1080 59,94 Hz, 3840 x 2160 23,98 Hz, 3840 x 2160 24 Hz, 3840 x 2160 25 Hz, 3840 x 2160 29,97 Hz
Merkmale
Upstream‑Keyer: 4 für Chroma-, Linear- und Luma‑Keys
Downstream‑Keyer: 2
Talkback‑Unterstützung: Keine
n-1‑Unterstützung: Keine
Chroma‑Keyer: 4
Linear/Luma‑Keyer: 7
Übergangs-Keyer (Stinger/DVE): 1 Stinger, 1 DVE
Gesamtanzahl der Ebenen: 8
Mustergeneratoren: 7
Farbgeneratoren: 2
DVE mit 3D-Umrandungen und Schattenwurf: 1
Kompatibilität mit Bedienpulten: ATEM 1 M/E Broadcast Panel bevorzugt. Kompatibel mit den Pulten ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel und ATEM 4 M/E Advanced Panel.
Inklusive ATEM Software Control.
Media Player
Media Player: 2
Kanäle: Fill-and-Key für jeden Media Player
Media Pool Kapazität für Standbilder: 32 mit Fill-and‑Key
Media Pool Kapazität für Clips: 2 mit Fill-and‑Key
Media Player Clip-Länge in 720 HD: 1600 Frames
Media Player Clip-Länge in 1080 HD: 720 Frames
Media Player Clip-Länge in 720 Ultra HD: 180 Frames
Maximale Cliplänge in NTSC/PAL: 3600 Frames
Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF
Media Pool Videodateiformate: TGA‑Sequenz
Media Pool Audiodateiformate: WAV, MP3 und AIFF
Multi View Monitoring
Multiview‑Monitoring: 1 x 10 Ansichten
Routingfähige Fenster: 8
Tally: Rotes Licht für Programm- und grünes Licht für Vorschauanzeige
Fenster‑Quellenangabe: Ja
Multiview‑Videonorm: HD
Bildschirme
Schnittstelle: Bildschirmauflösung von mindestens 1366 x 768

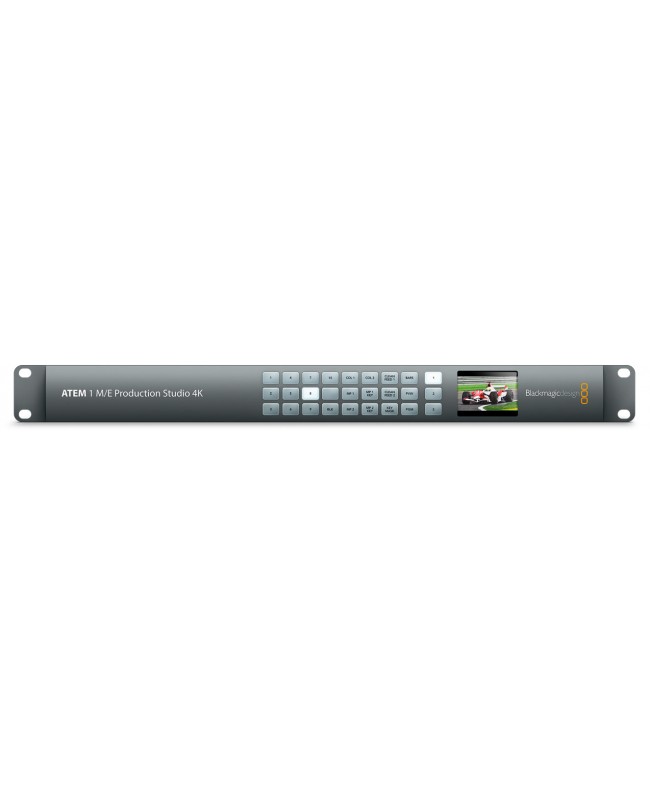

Frontblende: Integrierter LCD-Monitor für Video
und 42 LED-Tasten zur AUX‑Umschaltung
Verarbeitung
Farbraumkonvertierung: Hardwarebasiert in Echtzeit
Verarbeitungsverzögerung: < 2 Zeilen
Audiomixer: 12 Eingänge x 2 Kanalmixer. Wählbares On/Off/Audio-Follow-Video Pegel- und Spitzenpegelmessung. Hauptverstärkungsregler. Analoge Ausgänge können für separates Monitoring eingesetzt werden.
Downkonvertierung 4K zu HD: Ja, Programm x 1
Software
Bediensoftware inbegriffen: Kostenlos inbegriffene Bediensoftware ATEM Software Control für Mac 10.12 Sierra, Mac High Sierra 10.13 oder höher und Windows 8.1 64-Bit oder Windows 10 64‑Bit
Software‑Updates: Über direkt an Mac-OS- oder Windows-Computer angeschlossene USB-2.0-Verbindung Inklusive ATEM Setup Utility
Konfiguration: Erfolgt über ATEM Software Control. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert
Strombedarf
Stromversorgung: 1 integriertes 100–240 V AC‑Netzteil
Physische Installation
Physische Installation: 1 HE‑Rackgröße
Umgebung
Betriebstemperatur: 0–40 °C
Lagerungstemperatur: -20–60 °C
Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend
