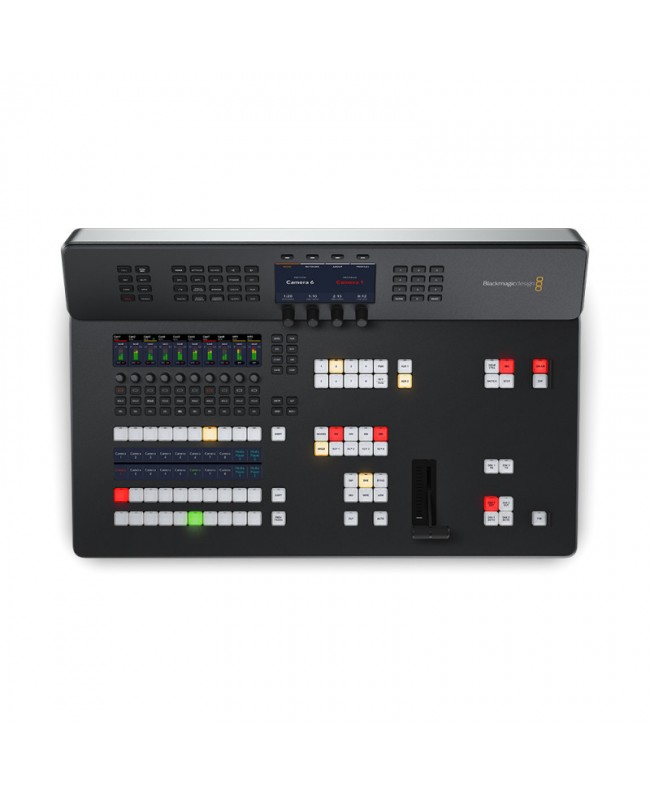

Das ATEM Television Studio HD8 ISO Modell vereint alle Funktionen des ATEM Television Studio HD8 mit der Kapazität für die ISO-Aufzeichnung der Signale von allen 8 Eingängen in getrennten Videodateien. Es unterstützt überdies bis zu 8 Remote-Kameras über ein lokales Netzwerk oder global übers Internet. Die Remote-Kameras sind sogar mit Tally und Fernsteuerung nutzbar.
Anschlüsse:
SDI-Videoeingänge: 8
SDI-Videoausgänge: 12
SDI-Raten: 1,5 G; 3 G
HDMI-Videoausgänge: 1
Audioeingänge insgesamt: 2 XLR für symmetrisches Analog-Audio, 1 BNC für MADI-Digitalaudio mit 32 Kanälen, 2 RCA für analoges Stereo-Audio, 1x 5-polige XLR-Buchse für Talkback
Audioausgänge insgesamt: 4x 1/4-Zoll-Klinken für Analog-Audio, 1 BNC für MADI-Digitalaudio mit 64 Kanälen, davon bis zu 50 aktiven, 1x 5-polige XLR-Buchse für Talkback
SDI-Audioeingänge: 4 eingebettete Audiokanäle an allen SDI-Eingängen
SDI-Audioausgänge: 2 eingebettete Audiokanäle an allen SDI-Ausgängen
Timecode-Anschlüsse: 1 BNC-Eingang, 1 BNC-Ausgang
Referenzeingänge: 1 BNC-Eingang, 1 BNC-Ausgang; für Tri-Sync oder Black Burst
Videoeingänge mit Resync: an allen 8 Eingängen
Frameraten- und Formatwandler: an allen 8 Eingängen
SDI-Aux-Ausgänge: 2
SDI-Programmausgänge: 1
Webcam-Ausgabe: 2 USB-C-Ports unterstützen 720p oder 1080p mit PGM-Frameraten
Anzahl der Multiviews: 1x 3G-SDI, 1 HDMI
Remote: RJ12-Anschluss unterstützt RS-422
Bedienpultanschluss: Ethernet. Direkte Verbindung zwischen Panel und Chassis oder über ein Netzwerk
Interner Timecode-Generator: ja
Talkback: RJ45 für Fremd-Talkback-Systeme
Tally-Ausgang: hinzugefügt via Ethernet-Verbindung mittels Blackmagic GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten)
Ethernet: 4x 5J45 mit Internet-Netzwerk-Switch. Unterstützt 10/100/1000Base-T
Computer-Schnittstelle: 2 USB-C-Ports unterstützen USB 2.0 für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen des Mischers
SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
Videoabtastfrequenz: 4:2:2
Farbgenauigkeit: 10 Bit
Farbräume: REC 709
Automatische SDI-Umschaltung: automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G-SDI
Merkmale:
Upstream-Keyer: 4
Downstream-Keyer: 2
Advanced Chroma Keyer: 4
SuperSource: 1
Linear/Luma-Keyer: 7
Übergangs-Keyer (Stinger/DVE): 1 Stinger, 1 DVE
Gesamtanzahl der Ebenen: 8
Mustergeneratoren: 7
Farbgeneratoren: 2
Bedienpult bzw. -panel: integriertes Bedienpanel zum Steuern aller Mischerfunktionen und für Einstellungen
Routingfähige Fenster: 16
Quellenlabel-Fenster: ja
Tally: rotes Licht zeigt das Programm an, grünes die Vorschau
Talkback-Unterstützung: ja
n-1-Unterstützung: ja
Streaming-Quellen:
Streaming-Quellen insgesamt: bis zu 8
Format der Streaming-Quelle: RTMP-Video mit Ton über ein lokales Netzwerk oder eine Internetverbindung von kompatiblen Blackmagic Kameras, die in folgenden Qualitätsstufen ausgeben: HyperDeck hoch, HyperDeck mittel, HyperDeck niedrig, Streaming hoch, Streaming mittel oder Streaming niedrig.
Die Datenraten finden Sie in der Bedienungsanleitung.
Setup der Streaming-Quellen: Die Eingangszuweisung erfolgt in ATEM Software Control unter 'Einstellungen'.
Streaming:
Direktstreaming: unterstützt direktes Livestreamen per Ethernet über Real Time Messaging Protocol (RTMP) oder per USB-C über eine freigegebene mobile Internetverbindung
Aufzeichnung:
Direktaufzeichnung von Video und Audio: über den USB-C-Erweiterungsport kann direkt auf externe Datenträger aufgezeichnet werden
Aufzeichnen von Video: Programmaufzeichnung in H.264 als MP4-Datei in der eingestellten Streaming-Qualität und in der ATEM Videonorm mit AAC-Audio, Aufzeichnung der SDI-Eingaben in H.264 als separate MP4-Dateien in 70-Mbit/s- Qualität in der ATEM Videonorm mit AAC Audio
Audioaufzeichnung: Aufzeichnung der Audioeingaben in WAV-Dateien mit 24 Bit in 48 kHz. Umfasst 8 SDI-Eingänge mit je zwei eingebetteten Audiokanälen, 4 analoge Audio-Eingänge und digitales MADI-Audio mit bis zu 32 Kanälen
Mischen: Aufzeichnung der Programm-Mischung als DaVinci Resolve Projektdatei (.drp)
Medien: Alle Standbilder und Clips aus dem Media Pool werden in einem separaten Medienordner gespeichert.
Speicherträgerformat: Unterstützt in den Dateisystemen ExFAT (Windows/Mac) formatierte Datenträger. APFS oder HFS+ (Mac)
Multiview-Monitoring:
Multiview-Monitoring: 1 Multiview für SDI- und HDMI-Ausgaben konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, Downstream-Keys, SuperSource, Clean-Feed mit optionalen Kennungen und Audiopegelmetern
Multiview-Videonorm: HD
Bildschirm-Mindestauflösung: 1366 x 768
Media Player:
Media Player: 2
Kanäle: Füll- und Keysignale für jeden Media Player
Media Pool Kapazität für Standbilder: 20
Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF
Media Pool Kapazität für Clips: 2 bis zu 1080p/60
Media Player Clip-Länge in 720 HD: 400 Frames
Media Player Clip-Länge in 1080 HD: 200 Frames
Media Pool Videodateiformat: TGA-Sequenz
Media Pool Audiodateiformat: WAV, MP3 und AIFF
Verarbeitung:
Anrufverzögerung: < 10 Zeilen, wenn mit Genlock synchronisiert und im Mischerformat vorliegend
Audiomixer: Tonmixer mit 58 Kanälen, Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“, Pegel- und Spitzenpegelmessung, Hauptverstärkungsregler, Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter
Kamerasteuerung: Im Einsatz mit den meisten Blackmagic Kameras ist Folgendes über den ATEM Mischer steuerbar: Fokus, Blende und Zoom bei kompatiblen Objektiven sowie Kameraeinstellungen wie Gain, Weißabgleich, Tint, Verschluss, ND-Filter, Farbkorrektor, Tally und Aufzeichnungsstart und -stopp
Downkonvertierung: Keine
Software:
Bediensoftware inbegriffen: Kostenlos inbegriffene Bediensoftware ATEM Software Control für Mac 12.0 Monterey, Mac 13.0 und höher sowie für Windows 10 und 11
Softwareupdates: Über direkt an Mac OS- oder Windows-Computer angeschlossene USB-Verbindung oder via Ethernet. ATEM Setup Dienstprogramm inbegriffen
Betriebssysteme: Mac Monterey 12.0, Mac Ventura 13.0 oder höher, Windows 10 und 11
Strombedarf:
Stromversorgung: 1 internes AC-Netzteil für 100–240-Volt und 50/60 Hz mit IEC-C14-Anschluss, 1x 4-polige XLR-12V-DC-Buchse für externe Stromversorgung oder Akkuaufladung
Energieverbrauch: Maximal 100 Watt
Physische Spezifikationen:
Maße (LxBxH): 585,2 x 375,2 x 161,2 mm
Physische Installation:
Physische Installation: Gebrauch auf dem Tisch oder in die Tischplatte eingelassen
Umgebung:
Betriebstemperatur: 0–40 °C
Lagerungstemperatur: -20–60 °C
Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend
Lieferumfang:
1x Blackmagic ATEM Television Studio HD8 ISO
1x Startermappe mit QR-Code zum Download der Software
