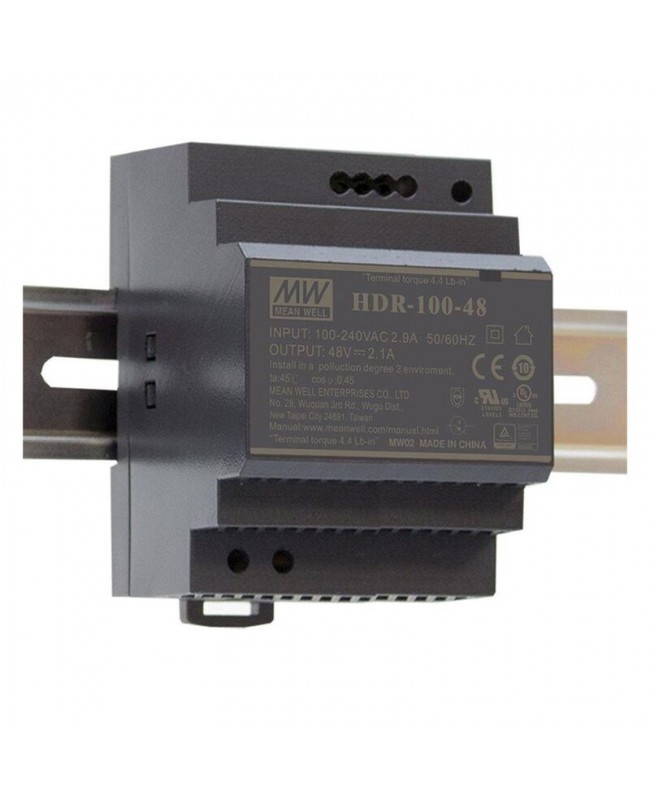

Visual Productions Mean-Well HDR-100-48



Das HDR-100-48 ist ein ultradünnes 48-VDC-Schienen-Netzteil mit einer Leistung von 100 W. Es gehört zu einer Produktreihe, die für die Montage auf TS-35/7,5- oder TS-35/15-Montageschienen geeignet ist.

Das Gehäuse ist 70 mm breit (4SU), was Platz im Schaltschrank spart. Die gesamte Serie verfügt über einen Wechselstrom-Eingangsbereich von 85 VAC bis 264 VAC (Betrieb bei 277 VAC) und entspricht der Norm EN 61000-3-2. Sie verfügt über einen Konstantstrommodus zum Überlastschutz und eignet sich für verschiedene induktive oder kapazitive Anwendungen.

Der HDR-100 verfügt über ein sehr sicheres Kunststoffgehäuse. Mit einem Wirkungsgrad von bis zu 90 % kann die gesamte Serie bei einer Umgebungstemperatur von -30 bis 70 ℃ unter Luftkonvektion betrieben werden. Umfassende Schutzfunktionen und relevante Zertifizierungen für Hausautomations- und industrielle Steuerungsgeräte (IEC 60950-1, UL 508, UL 60950-1, EN 61558-2-16) machen den HDR-100 zu einer äußerst wettbewerbsfähigen Stromversorgungslösung für private und industrielle Anwendungen.

  • Hauptmerkmale
  • Ultradünnes Design mit einer Breite von 70 mm (4SU)
  • Universeller Eingangsspannungsbereich 85-264 VAC (betriebsfähig bis 277 VAC)
  • Leerlaufleistungsaufnahme < 0,3 W
  • Erfüllt die LPS-Anforderungen (Limited Power Source) für den "Blank"-Typ
  • Einstellbare Gleichstrom-Ausgangsspannung
  • Kühlung durch freie Luftkonvektion (Betriebstemperatur: -30 bis 70 °C)
  • Montage auf DIN-Schiene TS-35 / 7,5 oder 15 möglich
  • Schutzfunktionen: Kurzschluss / Überlast / Überspannung
  • Isolationsklasse II
  • Überspannungskategorie III
  • LED-Anzeige für Betriebsbereitschaft
  • 3 Jahre Garantie
  • Technische Daten
  • Ausgang
  • Gleichspannung: 48 V
  • Nennstrom: 1,92 A
  • Strombereich: 0 – 1,92 A
  • Nennleistung: 92,2 W
  • Welligkeit und Rauschen (max.): 40 mVp-p
  • Spannungsregelbereich
  • Pass-Lps: 48 – 48,7 V
  • Nicht-Lps: 43,2 – 55,2 V
  • Spannungstoleranz: ±1,0 %
  • Netzregelung: ±1,0 %
  • Lastregelung: ±1,0 %
  • Einschaltzeit, Anstiegszeit: 500 ms, 60 ms / 230 VAC
  • Nachspannzeit (typ.): 30 ms / 230 VAC
  • Eingang
  • Spannungsbereich: 85–264 VAC (277 VAC betriebsfähig)
  • Frequenzbereich: 47 – 63 Hz
  • Wirkungsgrad (typ.): 90 %
  • Wechselstrom (typ.): 1,6 A / 230 VAC
  • Einschaltstrom (typ.): 70 A / 230 VAC (Kaltstart)
  • Schutz
  • Überlast: 102 – 110 % der Nennausgangsleistung, Schutzart: Konstantstrombegrenzung, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
  • Überlastspannung: 56,5 – 64,8 VDC, Schutzart: Abschaltung der Ausgangsspannung, Wiedereinschalten zur Wiederherstellung
  • Umgebungsbedingungen
  • Betriebstemperatur: –30 bis 70 °C (siehe Leistungsreduzierungskurve)
  • Betriebsluftfeuchtigkeit: 20 bis 90 % r. F., nicht kondensierend
  • Lagertemperatur, Luftfeuchtigkeit: –40 bis 85 °C, 10 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
  • Temperaturkoeffizient: ±0,03 %/°C (0–50 °C), nicht kondensierend
  • Vibration: 10–500 Hz, 2 G, 10 min/1 Zyklus, Dauer jeweils 60 min entlang der X-, Y- und Z-Achsen; Montage gemäß IEC 60068-2-6
  • Betriebshöhe: 2000 m
  • Überspannungskategorie: III; gemäß EN 61558, EN 50178, EN 60664-1, EN 62477-1; Höhe bis zu 2000 m
  • Sicherheit und EMV
  • Sicherheitsnormen: Zulassung nach UL 60950-1, UL 508, TÜV EN 61558-2-16, IEC 60950-1, EAC TP TC 004, BSMI CNS 14336-1; Konstruktion gemäß TÜV EN 60950-1
  • Spannungsfestigkeit: I/P–O/P: 4 kVAC
  • Isolationswiderstand: I/P – O/P: 100 MΩ / 500 VDC / 25 °C / 70 % r. F.
  • Sonstiges
  • MTFB: min. 856,5 K Std. gemäß MIL-HDBK-217F (25 °C)
  • Abmessungen (B x H x T): 70 x 90 x 54,5 mm
  • Verpackungsgewicht: 0,27 kg; 48 Stück 14 kg

VIS-MEAN-WELL HDR-100-48
