Adam Audio Sub 8 Pro

Der Sub 8 PRO ist ein aktiver Studio-Subwoofer mit einem 8-Zoll-Tieftöner, der dafür entwickelt wurde, den Tieftonbereich von Nahfeld-Monitoring-Systemen präzise zu erweitern. Er verfügt über einen DSP mit 96 kHz, einem einstellbaren Bassmanagement, Steuerung und Kalibrierung über ADAM Control, Sonarworks SoundID Reference-Integration sowie analogen und AES3-Anschlüssen für Stereo-, Mehrkanal- und immersive Konfigurationen

Eine kontrollierte Erweiterung des Tieftonbereichs für Nahfeld-Systeme

Der ADAM Audio Sub8 PRO wurde entwickelt, um kompakte Nahfeld-Monitoring-Systeme zu ergänzen, indem er den Tieftonbereich erweitert und kontrolliert, ohne den Subwoofer zu einem vom Rest des Systems getrennten Element zu machen. Der 8-Zoll-Tieftöner mit großem Hub, der mittels FEA-Analyse optimierte frontseitige Bassreflexkanal und die 200-W-RMS-Verstärkung der Klasse D arbeiten gemeinsam mit einem 96-kHz-DSP, um einen angegebenen Frequenzgang von 30 Hz bis 228 Hz bei -3 dB und von 26 Hz bis 300 Hz bei -6 dB. Der maximale Spitzenpegel erreicht 113 dB SPL im Halbraum bei 1 Meter mit IEC-bewertetem Rauschen im Stereomodus.

Hochauslenkungs-Tieftöner und FEA-optimiertes Bassreflexrohr

Der 8-Lautsprecher verwendet eine Membran aus faserverstärktem Papier und eine Elastomer-Aufhängung, die große Auslenkungen ermöglicht und gleichzeitig die mechanische Kontrolle über die Membran gewährleistet. Das Ferrit-Magnetsystem verfügt über Demodulationsringe zur Stabilisierung der Induktivität der Schwingspule, während die Belüftung der beweglichen Teile dazu beiträgt, unerwünschte Geräusche zu begrenzen. Auch der frontseitige Bassreflexkanal wurde mittels Finite-Elemente-Analyse entwickelt: Krümmung, Aufweitung und effektive Länge wurden optimiert, um die Luftgeschwindigkeit gleichmäßiger zu gestalten, Turbulenzen zu reduzieren und bei hohen Schalldrücken eine sauberere Abstrahlung zu gewährleisten.

Klasse-D-Verstärkung, DSP und Systemschutz

Der Class-D/PWM-Verstärker liefert 200 W RMS an den Tieftöner, mit einer vom Hersteller unter den angegebenen Messbedingungen angegebenen Spitzenleistung von 325 W. Verstärkung, Limiter und DSP-Verarbeitung arbeiten als ein einziges System zusammen, um Frequenzweiche, Entzerrung und Schutzfunktionen zu steuern. Die A/D-Wandlung erfolgt mit 24 Bit und die interne Abtastrate beträgt 96 kHz. Der Sub8 PRO verfügt über unabhängige Spitzen- und Thermoschutz-Limiter sowie Schutzvorrichtungen gegen Überstrom, Übertemperatur und Unterspannung.

Stereo, LFE, Wide und Remote Control: vier Modi für unterschiedliche Arbeitsabläufe

Im lokalen Modus bietet der Sub8 PRO drei Betriebskonfigurationen. "Stereo" ist der Standardmodus für 2.1-Systeme und ermöglicht die Einstellung der Frequenzweiche zwischen Subwoofer und angeschlossenen Monitoren. "LFE" ist für Systeme mit einem Tiefton-Effektkanal vorgesehen: Der Tiefpassfilter wird auf 120 Hz festgelegt und das Signal wird nicht an die Ausgänge weitergeleitet. "Wide" hingegen ermöglicht es dem Subwoofer, den gesamten Frequenzbereich von 26 bis 300 Hz abzudecken, und ist für Systeme gedacht, bei denen das Bassmanagement an anderer Stelle in der Kette erfolgt. In den Modi "LFE" und "Wide" wird der rechte Eingang verwendet. Der Modus "Remote Control" überträgt die Steuerung an ADAM Control und hat Vorrang vor den lokalen Bedienelementen.

Bassmanagement mit wählbarer Frequenzweiche und echtem Subwoofer-Bypass

Das Bassmanagement bietet vier Frequenzweichenfrequenzen: 70, 85, 100 und 115 Hz. ADAM Audio empfiehlt 85 Hz als guten Ausgangspunkt, der anschließend an die Monitore, den Raum und die Aufstellung angepasst werden sollte. Das System kann zwischen "Active" und "Bypass" umgeschaltet werden: Im Bypass-Modus wird der Subwoofer vollständig ausgeschaltet und das Eingangssignal wird im gesamten Frequenzbereich an die angeschlossenen Monitore weitergeleitet. Die Umschaltung kann auch über einen Latching-Fußschalter erfolgen, der an den 6,3-mm-Bypass-Eingang angeschlossen wird.

Phase und zeitliche Abstimmung mit den Monitoren

Der Phasenregler dient dazu, die Schallabgabe des Subwoofers zeitlich an die der Monitore anzupassen und die Auswirkungen auszugleichen, die durch die unterschiedliche Position der Schallquellen im Verhältnis zum Hörpunkt entstehen. Über das Bedienfeld auf der Rückseite lässt sich die Phase in 45°-Schritten von 0° bis -315° einstellen, während durch längeres Drücken des Reglers eine 180°-Umkehrung erfolgt. Über ADAM Control ist eine feinere Einstellung möglich. Eine korrekte Phasenanpassung trägt dazu bei, unerwünschte Auslöschungen und Verstärkungen im Übergangsbereich zu begrenzen.

ADAM Control: Kalibrierung, Netzwerkverwaltung und im DSP gespeicherte Einstellungen

Über den RJ45-Ethernet-Anschluss lässt sich der Sub8 PRO in ADAM Control integrieren, die Software für Mac und PC zur Verwaltung der netzwerkfähigen Produkte von ADAM Audio. Von einem einzigen Arbeitsplatz aus können Geräte identifiziert und umbenannt, eine Systemdarstellung erstellt, Pegel, Phase und Verzögerung eingestellt sowie mehrere Subwoofer und Monitore der A-Serie verwaltet werden. Die manuelle Kalibrierung verfügt über vier parametrische Equalizer-Bänder, für die jeweils Frequenz, Verstärkung, Q-Faktor und Filtertyp angepasst werden können. Profile und Konfigurationen lassen sich speichern, und die Einstellungen bleiben auch nach der Trennung vom Netzwerk oder einem Neustart des Systems im DSP gespeichert.

Sonarworks SoundID Reference direkt im Monitorsystem

Der DSP des Sub8 PRO kann die mit Sonarworks SoundID Reference erstellten Kalibrierungsfilter aufnehmen. Nach der Messung des Systems mit SoundID Reference und einem kompatiblen Mikrofon wird die Kalibrierungsdatei exportiert, in ADAM Control importiert und an den Subwoofer sowie - falls vorhanden - an die Monitore der ADAM Audio A-Serie gesendet. Die Filter bleiben im DSP aktiv, bis sie durch einen neuen Satz ersetzt werden oder bis der Kalibrierungsmodus wieder auf "Manuell" zurückgesetzt wird. Auf diese Weise ist die Korrektur nicht von der kontinuierlichen Ausführung der Software auf dem Computer abhängig.

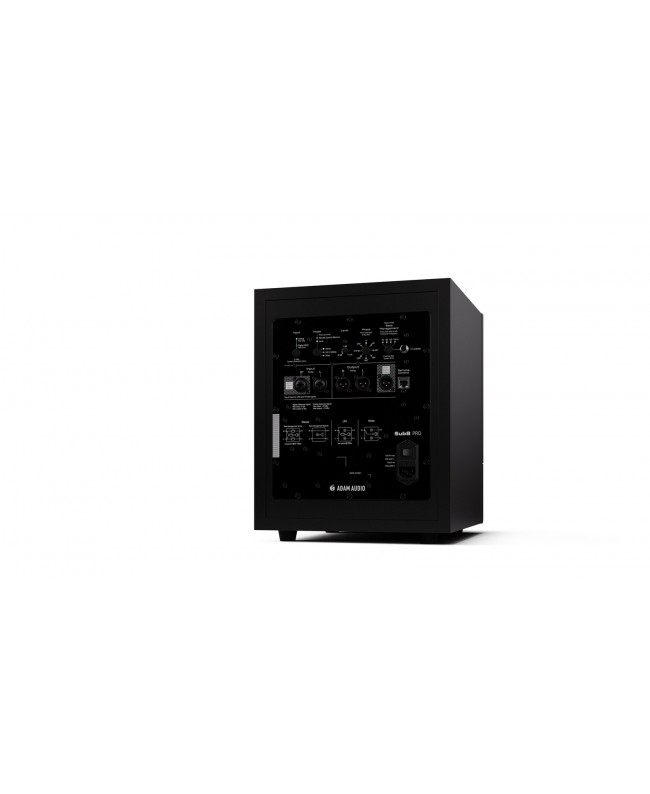

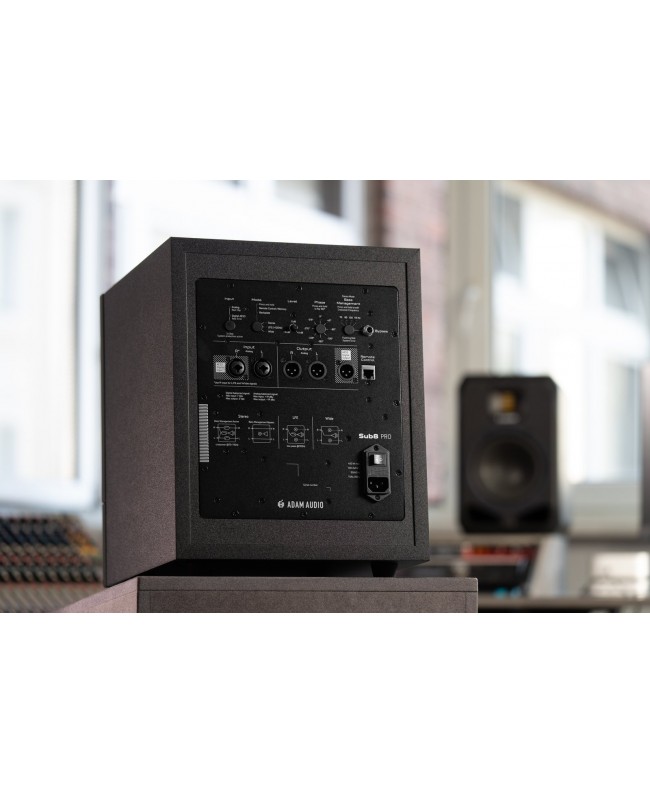

Analoge Stereoeingänge und digitale AES3-Anschlüsse

Der Sub8 PRO verfügt über zwei symmetrische analoge Eingänge an 6,3-mm-XLR/TRS-Kombi-Anschlüssen und zwei analoge XLR-Ausgänge. Der rechte Eingang dient gleichzeitig als digitaler AES3-Eingang, während ein dedizierter AES3-XLR-Ausgang die digitale Signalkette zu Monitoren oder weiteren kompatiblen Subwoofern fortsetzt. AES3 überträgt zwei digitale Audiokanäle mit bis zu 24 Bit/96 kHz über eine einzige Verbindung, wodurch das Signal im digitalen Bereich bleibt, Konvertierungen reduziert werden und größere Entfernungen als bei herkömmlichen analogen Verbindungen ohne Signalverlust überbrückt werden können.

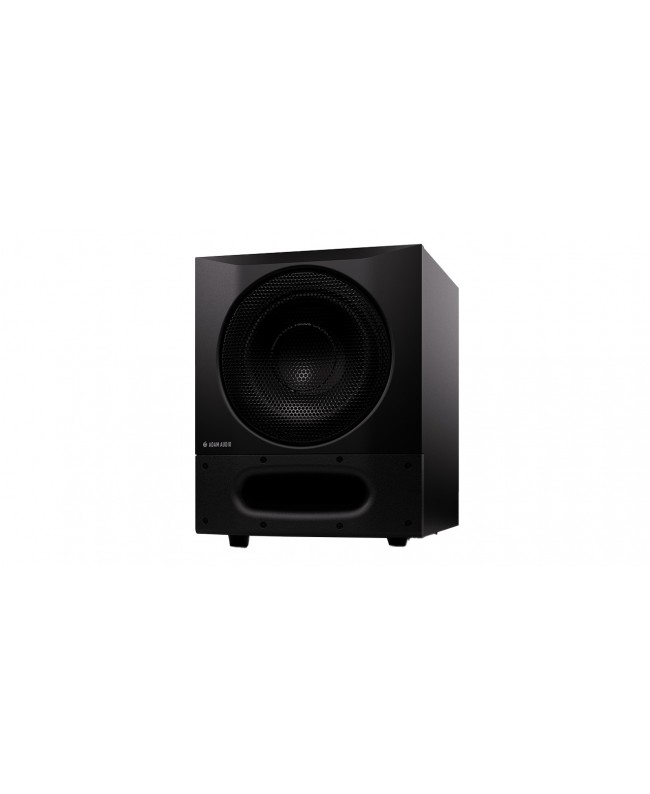

Kompaktes Gehäuse, Frontabstrahlung und Schutz des Tieftöners

Das Gehäuse besteht aus vibrationsfestem MDF mit inneren Verstärkungen zur Unterstützung des Bassreflexkanals. Tieftöner und Bassreflexöffnung sind beide nach vorne ausgerichtet - eine Lösung, die den Einbau des Sub8 PRO unter einer Workstation oder in relativ beengten Räumen erleichtert. Ein Metallgitter schützt den Tieftöner. Die Standardgarantie beträgt 2 Jahre und kann durch Registrierung des Produkts auf 5 Jahre verlängert werden.
