Adam Audio Sub 10 Pro

Der Sub 10 PRO ist ein aktiver Studio-Subwoofer mit einem 10-Zoll-Tieftöner, der dafür ausgelegt ist, den Tieftonbereich von Monitoranlagen tief und präzise zu erweitern - mit einer Wiedergabe bis 21 Hz, DSP mit 96 kHz, einstellbarem Bassmanagement, ADAM Control, integrierter Sonarworks SoundID Reference sowie analogen und AES3-Anschlüssen für Stereo-, Mehrkanal- und immersive Konfigurationen.

Tiefe Frequenzen bis zu 21 Hz für Monitoring-Systeme mit größerer Reichweite

Der ADAM Audio Sub10 PRO wurde für Monitoringsysteme entwickelt, die eine tiefere Ausdehnung im Tieftonbereich erfordern und dabei Kontrolle, Integration sowie professionelle Kalibrierungsmöglichkeiten gewährleisten. Der 10-Zoll-Tieftöner mit großem Hub, die FEA-optimierte Bassreflexöffnung an der Vorderseite und die Class-D-Verstärkung mit 200 W RMS werden von einem 96-kHz-DSP gesteuert. Der angegebene Frequenzgang liegt zwischen 22 Hz und 264 Hz bei -3 dB sowie zwischen 21 Hz und 300 Hz bei -6 dB, während der maximale Spitzenpegel 113 dB SPL im Halbraum bei 1 Meter mit IEC-bewertetem Rauschen im Stereomodus erreicht.

10-Zoll-Tieftöner mit großem Hub und FEA-entwickeltem Bassreflexsystem

Der Tieftöner verfügt über eine Membran aus faserverstärktem Papier und eine Elastomer-Aufhängung, die große Auslenkungen ermöglicht und gleichzeitig die mechanische Kontrolle über die Membran gewährleistet. Das Ferrit-Magnetsystem verfügt über Demodulationsringe zur Stabilisierung der Induktivität der Schwingspule, während die Belüftung der beweglichen Teile dazu beiträgt, unerwünschte Geräusche zu reduzieren. Der frontseitige Bassreflexkanal wurde mittels Finite-Elemente-Analyse modelliert, um Krümmung, Aufweitung und effektive Länge zu optimieren: eine Lösung, die darauf abzielt, den Luftstrom gleichmäßiger zu gestalten, Turbulenzen zu begrenzen und hohe Schalldruckpegel zu unterstützen.

200 W RMS Class-D-Verstärker und DSP mit 96 kHz

Der 10-Zoll-Tieftöner wird von einem Class-D/PWM-Verstärker mit 200 W RMS angesteuert, der unter den vom Hersteller angegebenen Messbedingungen eine Spitzenleistung von 325 W erreicht. Der DSP koordiniert Verstärkung, Limiter, Frequenzweiche, Filter und Entzerrung. Die A/D-Wandlung erfolgt mit 24 Bit und die interne Abtastrate beträgt 96 kHz. Das System verfügt über unabhängige Spitzen- und Thermolimiter sowie Schutzvorrichtungen gegen Überstrom, Übertemperatur und Unterspannung.

Stereo, LFE, Wide und Fernsteuerung für 2.1- und immersive Systeme

Im lokalen Modus bietet der Sub10 PRO drei Betriebsmodi. "Stereo" ist die Standardkonfiguration für 2.1-Systeme und ermöglicht die Einstellung der Frequenzweiche zwischen Subwoofer und Monitoren. "LFE" ist für Systeme mit einem Tiefton-Effektkanal vorgesehen: Der Tiefpassfilter wird auf 120 Hz festgelegt und das Signal wird nicht an die Ausgänge weitergeleitet. "Wide" ermöglicht es dem Subwoofer, seinen gesamten Frequenzbereich von 21 bis 300 Hz wiederzugeben, und ist für Systeme gedacht, bei denen das Bassmanagement an anderer Stelle in der Kette erfolgt. In den Modi "LFE" und "Wide" wird der rechte Eingang verwendet. Der Modus "Remote Control" überträgt hingegen die Steuerung und Kalibrierung an ADAM Control und deaktiviert die entsprechenden lokalen Bedienelemente.

Vierfrequenz-Bassmanagement und vollständiger Bypass

Das Bassmanagement ermöglicht die Wahl der Übergangsfrequenz bei 70, 85, 100 oder 115 Hz. ADAM Audio empfiehlt 85 Hz als Ausgangspunkt, der an den Frequenzgang der Monitore und die Raumakustik angepasst werden sollte. Mit dem Bypass wird der Subwoofer vollständig ausgeschaltet und das Eingangssignal im Vollbereich an die angeschlossenen Monitore weitergeleitet. Die gleiche Umschaltung kann über einen Latching-Fußschalter erfolgen, der an den 6,3-mm-Bypass-Eingang angeschlossen wird - nützlich, um das System schnell mit und ohne Subwoofer zu vergleichen.

Phasensteuerung zur zeitlichen Abstimmung

Mit der Phasensteuerung lässt sich die Bewegung des Tieftöners gegenüber den angeschlossenen Monitoren verzögern, um Unterschiede im Schallweg auszugleichen und Interferenzen im Übergangsbereich zu begrenzen. Auf der Rückseite stehen Einstellmöglichkeiten in 45°-Schritten von 0° bis -315° zur Verfügung, während durch längeres Drücken eine 180°-Umkehrung ausgelöst wird. Über ADAM Control lassen sich feinere Einstellungen vornehmen und gleichzeitig an Phase, Verzögerung und Systemkalibrierung arbeiten.

ADAM Control und manuelle Vierband-Kalibrierung

Über den RJ45-Ethernet-Anschluss lässt sich der Sub10 PRO mit ADAM Control für Mac und PC steuern. Die Software ermöglicht es, Geräte zu identifizieren und umzubenennen, eine Systemdarstellung zu erstellen, Parameter wie Pegel, Phase und Verzögerung einzustellen sowie mehrere Subwoofer und Monitore der A-Serie vom Hörplatz aus zu steuern. Der Bereich für die manuelle Kalibrierung bietet vier Bänder parametrischer Entzerrung mit Einstellmöglichkeiten für Frequenz, Verstärkung, Q-Faktor und Filtertyp. Die Konfigurationen können gespeichert werden und bleiben auch nach einer Trennung vom Netzwerk oder einem Neustart im DSP gespeichert.

Integration von Sonarworks SoundID Reference in den DSP

Der Sub10 PRO kann die mit Sonarworks SoundID Reference erstellten Filter direkt im DSP hosten. Nach der Messung des Systems mit SoundID Reference und einem kompatiblen Mikrofon wird die Kalibrierungsdatei aus der Sonarworks-Software exportiert, in ADAM Control importiert und an die angeschlossenen Subwoofer sowie gegebenenfalls an die angeschlossenen Monitore der A-Serie übertragen. Die Filter bleiben im System aktiv, bis sie ersetzt werden oder die Kalibrierung wieder in den manuellen Modus versetzt wird, sodass die Korrektur auch dann beibehalten wird, wenn der Computer nicht mit dem Netzwerk des Systems verbunden ist.

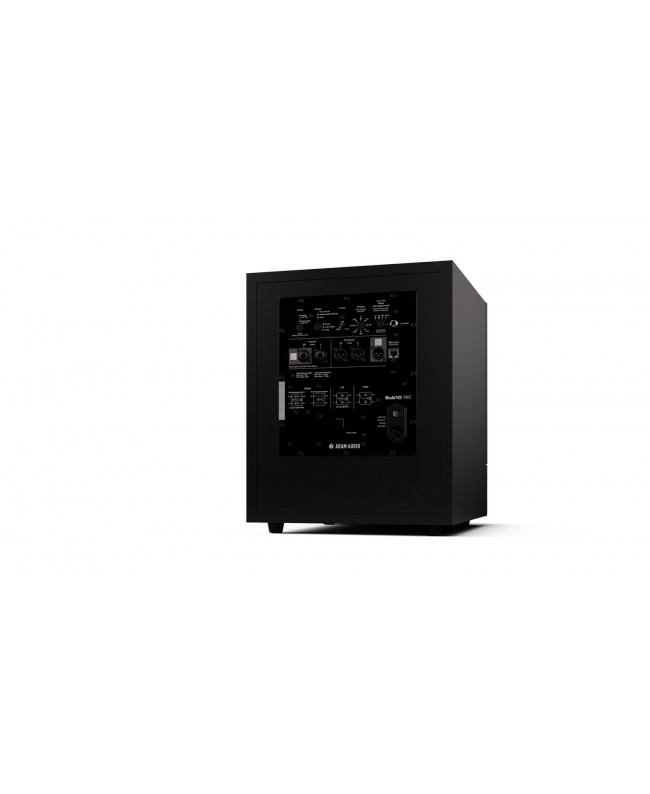

Analoge Stereo- und AES3-Ein- und Ausgänge mit bis zu 24 Bit/96 kHz

Die Anschlüsse umfassen zwei symmetrische analoge XLR/TRS-Kombi-Eingänge (6,3 mm) und zwei analoge XLR-Ausgänge. Der rechte Eingang dient gleichzeitig als digitaler AES3-Eingang, während ein dedizierter AES3-XLR-Anschluss den digitalen Ausgang zu Monitoren oder weiteren Subwoofern verwaltet. Der AES3-Anschluss kann zwei Audiokanäle mit bis zu 24 Bit/96 kHz über ein einziges Kabel übertragen, wobei das Signal im digitalen Bereich bleibt und die erforderlichen Wandlungen in der Signalkette reduziert werden.

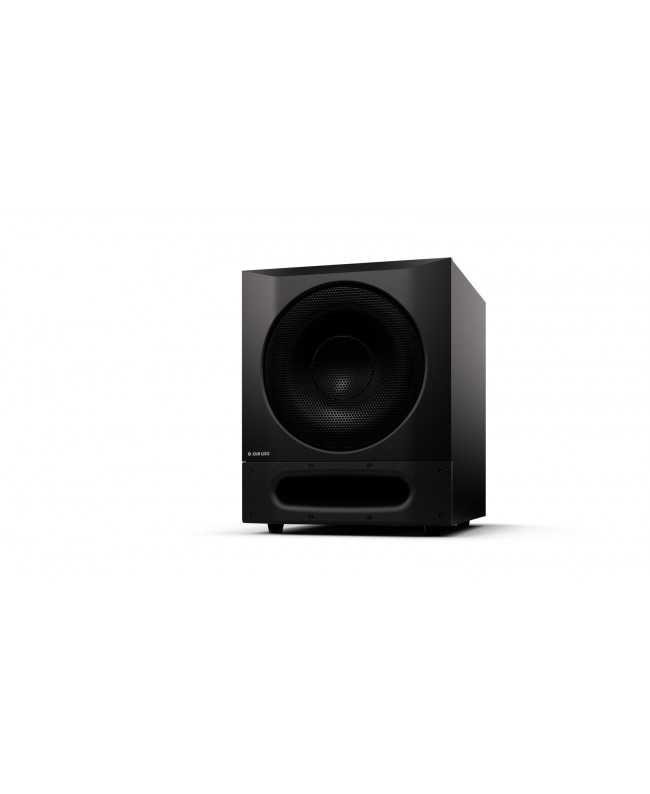

Geverstärktes MDF-Gehäuse, Frontabstrahlung und Metallgitter

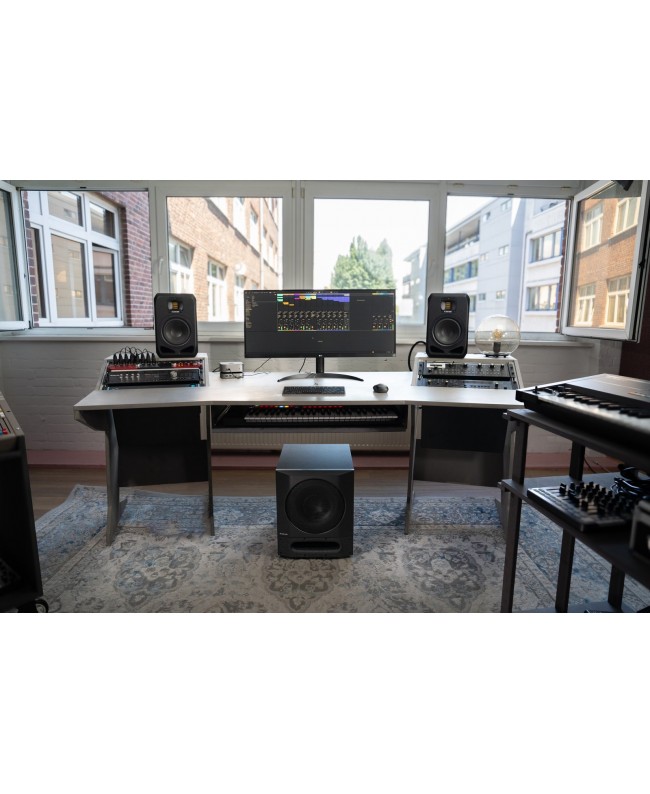

Das MDF-Gehäuse ist vibrationsfest konstruiert und verfügt über Verstärkungen zur Unterstützung des Bassreflexkanals. Der Tieftöner und die Bassreflexöffnung sind nach vorne ausgerichtet, während ein Stahlgitter den 10-Zoll-Treiber schützt. Die Konstruktion ist auch für die Aufstellung unter Workstations und Mischpulten ausgelegt. Die Standardgarantie von 2 Jahren kann durch die Produktregistrierung auf 5 Jahre verlängert werden.
