Radial Engineering BIG SHOT ABY rev2

Der BigShot ABY von Radial Engineering ist ein True-Bypass-ABY-Schalter, der ein nahtloses Umschalten zwischen zwei verschiedenen Verstärkern ermöglicht. Er verfügt über einen eingebauten Transformator, Ground Lift-Regler zur Eliminierung von Brummen, Störgeräuschen und 180°-Phasenumkehr; der Audiopfad ist vollständig True Bypass, d.h. er verändert die Klangfarbe des Instruments nicht. Big Shot ist ein passives Gerät, das keine Stromversorgung benötigt.

BigShot ABY True-Bypass Switcher Hauptmerkmale

• True-Bypass ABY-Verstärkerschalter mit LED-Anzeigen
• Integrierter Transformator zur Beseitigung von Brummen und Rauschen
• 180°-Phasenumkehrung zur Anpassung an die Verstärkerphasen
• 100% passiver Audiopfad, keine Stromversorgung erforderlich

Der kompakte True-Bypass-Schalter BigShot ABY von Radial ist vollständig passiv: Die Klangfarbe des Instruments wird nicht durch einen Puffer zwischen Gitarre und Verstärker beeinflusst. Der BigShot ABY verfügt außerdem über einen separaten "always on"-Stimmgeräteausgang, der das Gitarrensignal zur ständigen Überwachung an ein Stimmgerät weiterleitet und es so aus der Signalkette heraushält. Bei Brumm- und Rauschproblemen, die durch Masseschleifen verursacht werden, hilft Ihnen der BigShot ABY mit einem eingebauten Isolationstransformator und einem Ground-Lift-Schalter. Nach dem Einstecken können Sie die Polarität des zweiten Verstärkers umkehren, um sicherzustellen, dass beide Verstärker in Phase klingen. Der BigShot ABY ist einfach zu bedienen und effektiv auf der Bühne. Wenn er über ein externes 9-V-Netzteil oder ein Pedalboard-Powerbrick mit Strom versorgt wird, erwachen die superhellen LEDs zum Leben und zeigen sofort den Status des Verstärkers auf der Bühne an. Wenn keine Stromversorgung vorhanden ist, funktioniert der passive Audiosignalweg trotzdem. Das kompakte und extrem robuste Design macht den BigShot ABY ideal für stark gegliederte Pedalboards.

Aufbau des BigShot ABY

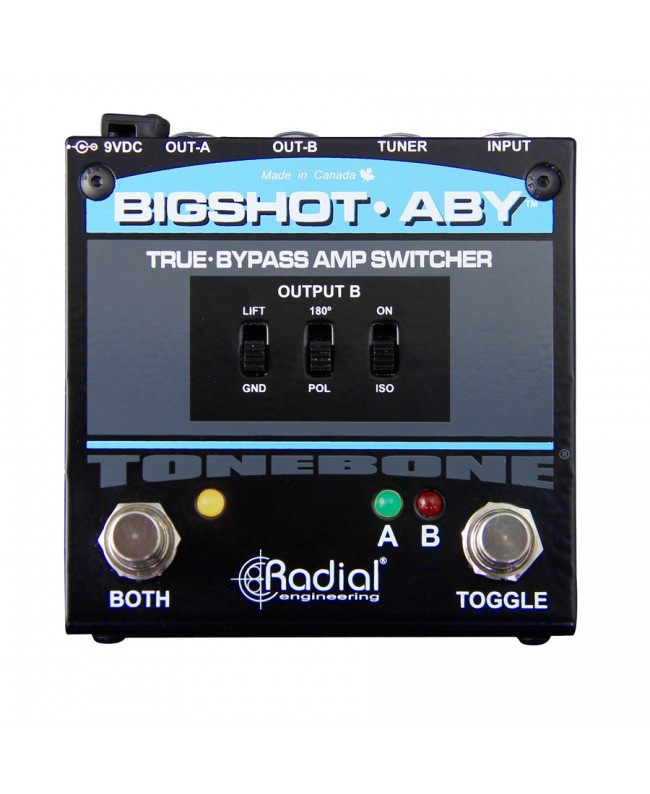

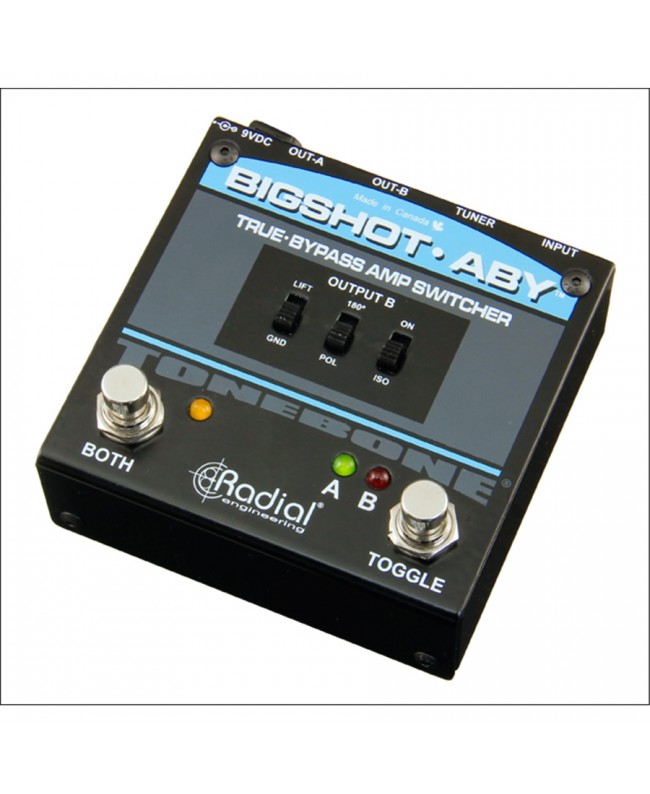

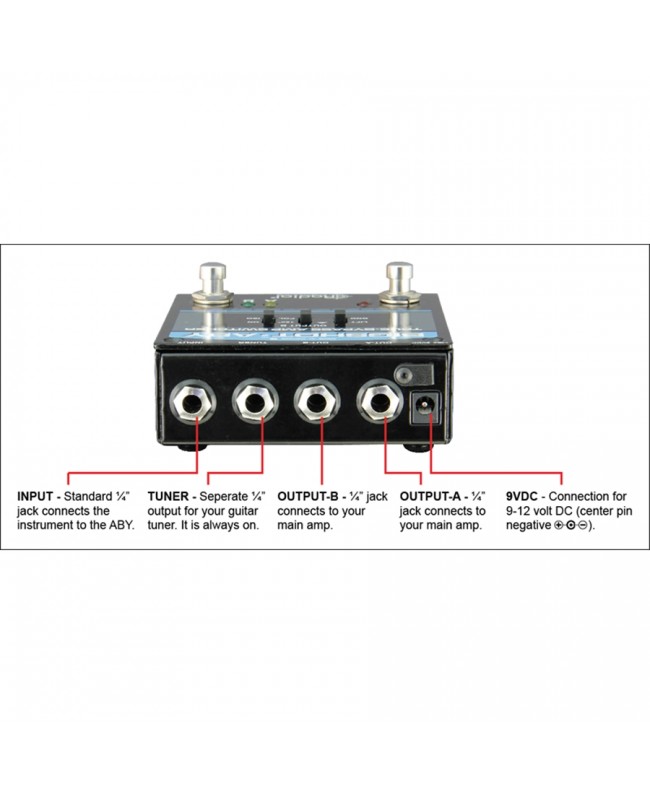

Folgt man der Struktur von links nach rechts, so fallen der Instrumenteneingang und der Tuner-Ausgang auf. Der Tuner-Ausgang ist immer aktiv und ermöglicht es Ihnen, das Instrument zu überwachen und bei Bedarf Anpassungen vorzunehmen. Der Kippschalter schickt das Signal an OUT-A unten oder OUT-B oben. An diese Ausgänge werden die beiden Verstärker angeschlossen. Mit dem TOGGLE-Schalter können Sie zwischen Verstärker A oder B wählen, wobei der eine für den Rhythmus und der andere für Soli eingestellt werden kann. In beiden Fällen ist das Audiosignal 100% True-Bypass: Es gibt keinen Vorverstärker oder Puffer in der Schaltung zwischen Ihrer Gitarre und dem Verstärker. Der BOTH-Schalter verbindet die beiden Signalwege und aktiviert beide Verstärker. Der OUT-B-Ausgang verfügt außerdem über einen Schalter für einen Isolationstransformator und einen Ground-Lift-Schalter, um Masseschleifen zu vermeiden, sowie über einen 180°-Polaritätsumkehrschalter, mit dem Sie die Phase der beiden Verstärker einstellen können.

Anschlüsse

Vergewissern Sie sich vor dem Anschließen, dass alle Pegel auf Null stehen, um Transienten zu vermeiden, die die Lautsprecher beschädigen könnten. Vergewissern Sie sich, dass alle drei BigShot ABY-Schalter in der unteren Position (aus) stehen, d. h. der Transformator ist aus dem Signalweg und die Masse beider Verstärker ist angeschlossen, vorausgesetzt, die Verstärker sind in Phase zueinander. Schließen Sie die Gitarre an den Eingang, den Ausgang OUT-A an Verstärker A und den Ausgang OUT-B an Verstärker B an. Erhöhen Sie die Lautstärke von Verstärker A auf einen niedrigen Hörpegel. Beginnen Sie, die Gitarre zu spielen; wenn sie nicht erklingt, drücken Sie den Schalter AB.

Gleichzeitige Verwendung von zwei Verstärkern

Die gleichzeitige Verwendung von zwei Verstärkern kann zu Störungen führen, die in der Regel durch unterschiedliche Spannungen zwischen den beiden Verstärkern verursacht werden. Um diese Probleme zu lösen, ist der BigShot ABY mit zwei Schaltern ausgestattet: Der erste ist der LIFT-Schalter, der, wenn er nach oben gestellt wird, die Masse am Ausgang OUT-B ausschaltet. Dadurch werden Masseschleifen und Rauschen vermieden. Der BigShot ABY verfügt außerdem über einen zweiten Schalter namens ISO, der, wenn er nach oben gestellt wird, einen Isolationstransformator in der Schaltung aktiviert, der den elektrischen Signalweg unterbricht und Brummen und Rauschen, das durch Masseschleifen verursacht wird, eliminiert.

Spielen mit zwei Verstärkern in Phase

Ein weiterer Vorteil eines Transformators ist die Möglichkeit, die elektrische Phase oder Polarität des zweiten Verstärkers umzukehren. Bei der Verwendung von zwei Verstärkern kann es vorkommen, dass sie nicht in Phase sind. Um dieses Problem zu lösen, aktivieren Sie einfach den Transformator, indem Sie den Schalter um 180° nach oben stellen, und schon ist die Polarität umgekehrt.

BigShot ABY Anwendungen

Kombination von zwei Verstärkern und einem Tuner

Der BigShot ABY vereinfacht das Umschalten zwischen zwei Verstärkern. Mit dem integrierten Isolationstransformator lassen sich Brummen und Summen, die durch Erdrückführungen verursacht werden, eliminieren. Durch den speziellen Tuner-Ausgang bleibt dieses Gerät außerhalb des Hauptsignalwegs.

Verwendung von BigShot ABY zum Stummschalten des Verstärkers

Sie können den BigShot ABY als einfachen Mute-Fußschalter für die leise Abstimmung auf der Bühne verwenden. Drücken Sie einfach den ABY-Schalter und das an den Verstärker gesendete Signal wird stummgeschaltet. Das an den Tuner-Ausgang gesendete Signal bleibt somit immer aktiv, so dass Sie diese Aufgabe ausführen können, ohne andere zu stören.

Verwendung von ABY zum Wechseln des Kanals eines Verstärkers

BigShot ABY kann auch verwendet werden, um den Kanal älterer Verstärker zu ändern, die nicht über eine Fernschaltung verfügen. Senden Sie einfach OUT-A und OUT-B an die beiden Kanäle Ihres Verstärkers und wählen Sie den gewünschten Kanal aus.
