Radial Engineering LX3

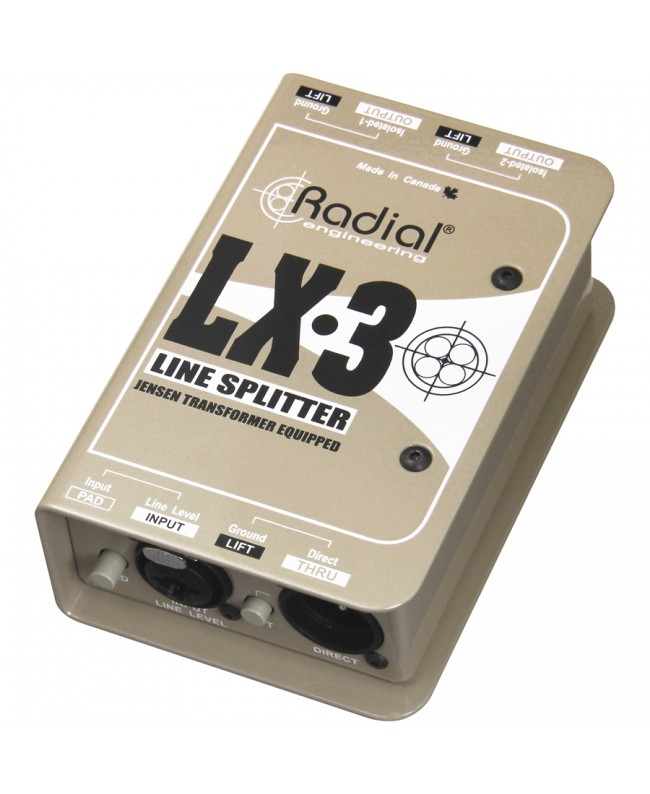

Der LX-3 von Radial Engineering ist ein hochwertiger symmetrischer Leitungsteiler, der ein Audiosignal aufteilt und an bis zu drei Ziele sendet. Er ist vollständig passiv, benötigt keine Stromversorgung und wird aktiviert, sobald er angeschlossen wird, und sendet Audiosignale dorthin, wo sie benötigt werden.

LX-3 Hauptmerkmale

• Sendet ein Audiosignal gleichzeitig an drei verschiedene Ziele
• Verwendet einen Jensen-Transformator für maximale Audioqualität
• Eliminiert Brummen und Rauschen, das durch Masseschleifen verursacht wird
• 14-Gauge-Stahlkonstruktion und Schaltkreise in Militärqualität für unglaubliche Langlebigkeit

Neutraler Audio-Split ohne Verfärbung

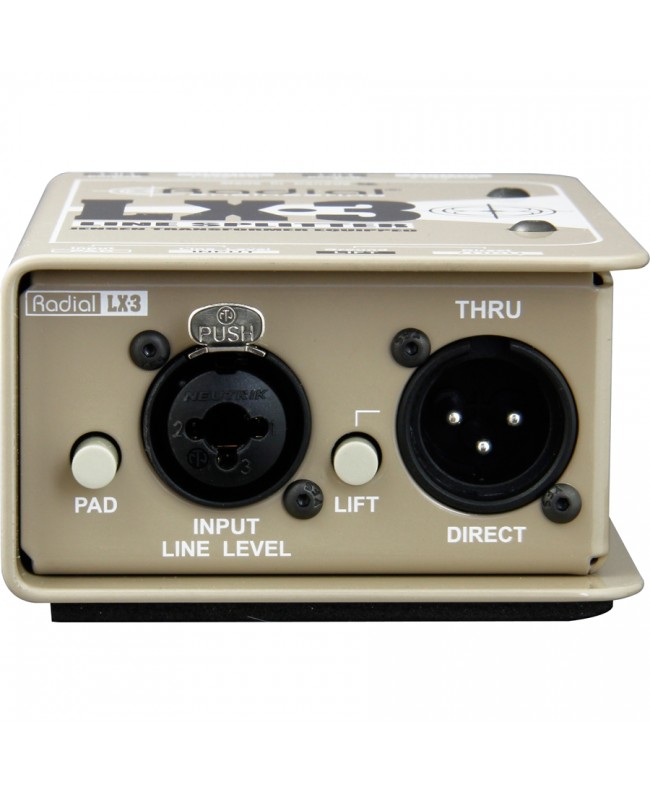

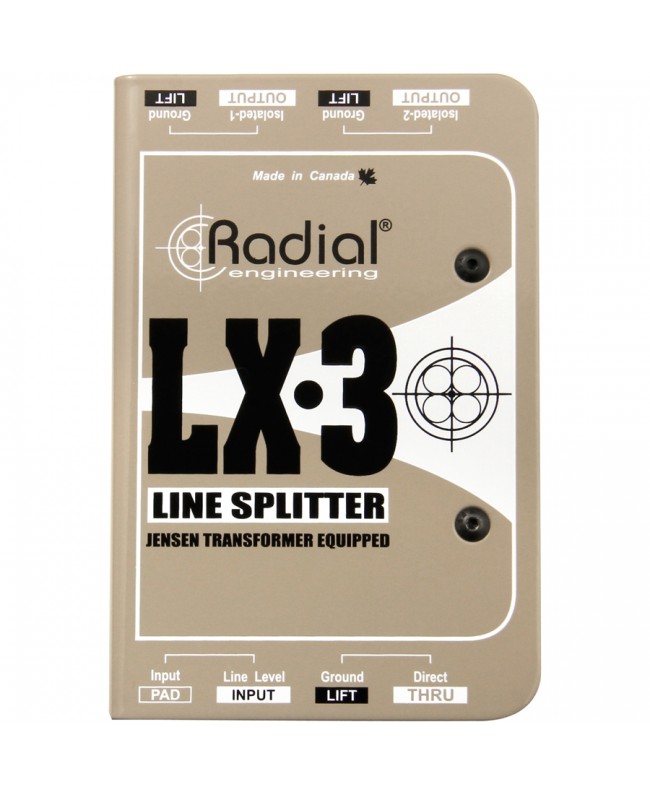

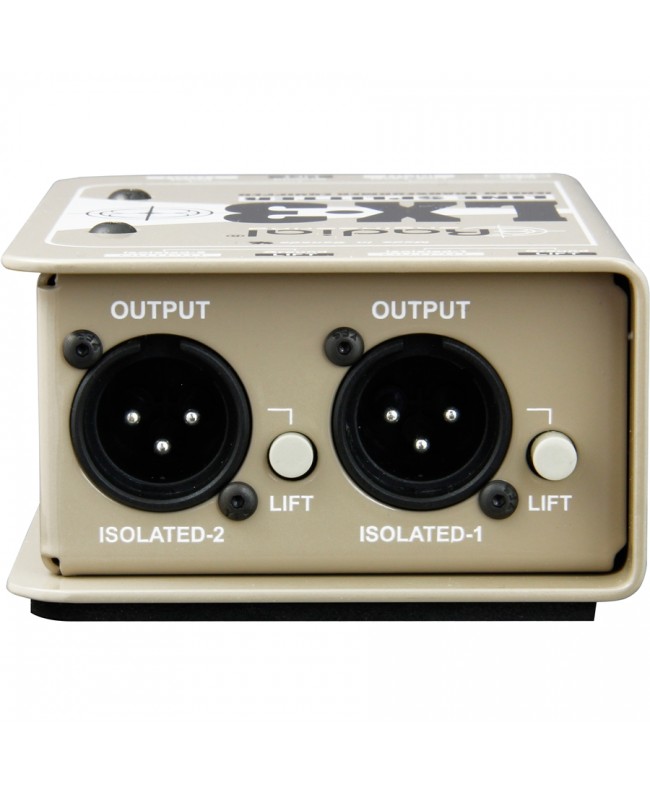

Das Herzstück des LX-3 ist ein hochwertiger Jensen-Transformator JT-123-FLPCH, der die branchenweit beste Kombination aus Frequenzgang, Signalpegelmanagement und geringer Verzerrung bietet und so die bestmögliche Audioqualität gewährleistet. Er verfügt über zwei isolierte Ausgänge, um Brummen und Rauschen, das durch Masseschleifen verursacht wird, zu eliminieren, sowie über einen dritten Direktausgang. Alle drei XLR-Ausgänge verfügen über Ground-Lift-Schalter zur zusätzlichen Rauschunterdrückung und ein wählbares Pad am -12dB-Eingang, das es ermöglicht, selbst die stärksten Line-Pegel-Signale ohne Übersteuerungs- oder Verzerrungsprobleme anzuschließen. Der LX-3-Eingang ist mit XLR/TRS-Kombibuchsen ausgestattet, an die sowohl symmetrische als auch unsymmetrische Kabel angeschlossen werden können: Der LX-3 gleicht das Signal an den isolierten Ausgängen automatisch aus und verhindert so Störungen und Signalverschlechterungen bei der Verwendung langer Kabel.

Wie alle Radial-Produkte ist auch das LX-3 robust und hält dank seiner 14er-Stahlkonstruktion jahrelangem Touring-Einsatz stand. Das klappbare Design schützt Stecker und Schalter selbst bei härtesten Einsätzen, und das I-Träger-Chassis im Inneren macht ein Verdrehen unmöglich und verhindert so Schäden an Schaltungen und Lötstellen. Der LX-3 kann in einem Radial J-Rak montiert werden, das bis zu 8 Geräte oder eine Kombination aus LX-3 und anderen kompatiblen Radial DI-Boxen aufnehmen kann, um ein einfaches und übersichtliches Setup zu ermöglichen. Typische Anwendungen sind die Aufteilung eines Signals im Studio, um es an mehrere Effekte zu senden, die Speisung mehrerer Aufnahmegeräte über den Ausgang eines Mischpults oder die Aufteilung eines Signals auf einer Bühne auf mehrere Monitore oder Kopfhörermischer.

LX-3 - Anwendungen

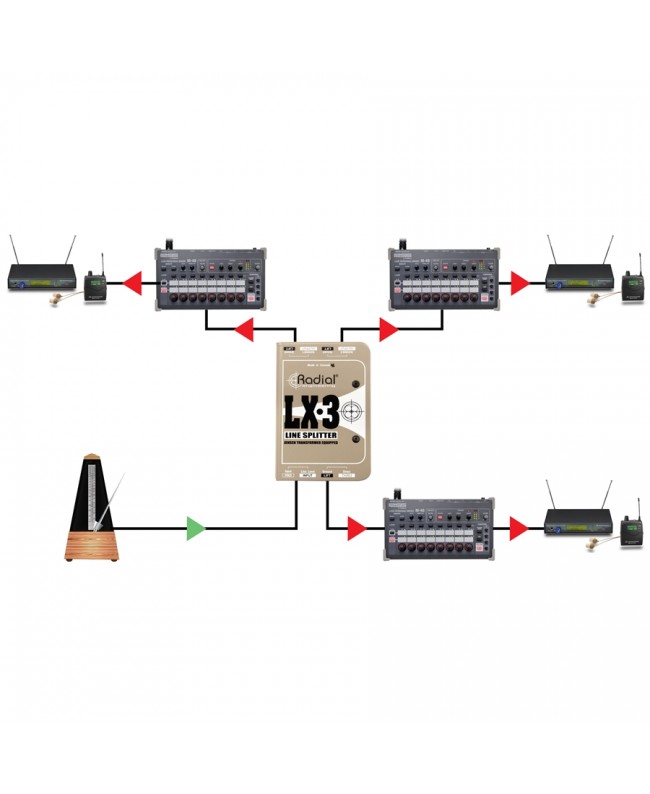

Senden eines Monosignals an mehrere Kopfhörermischungen

Mit dem LX-3 können Sie einen Metronom-Klick ohne Signalverlust auf drei persönliche Monitor-Mixer auf der Bühne aufteilen.

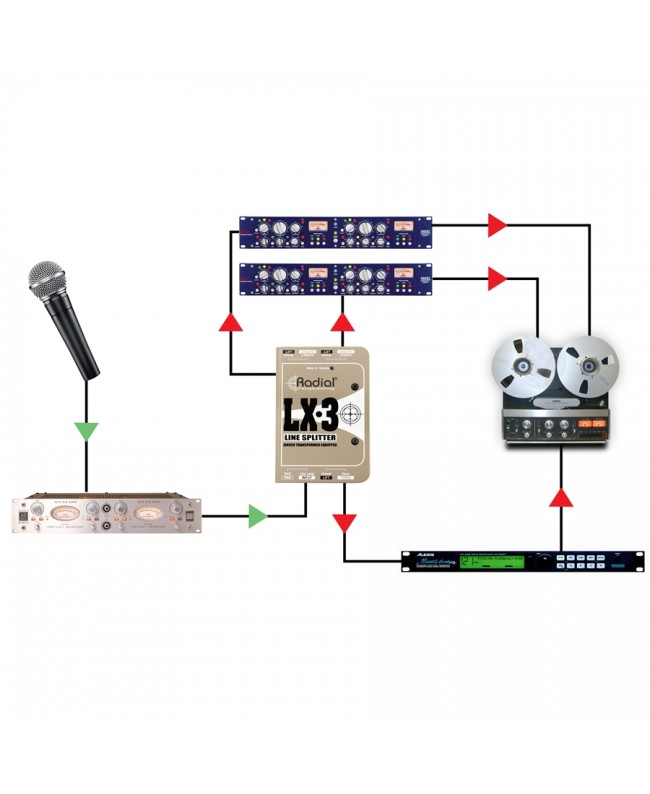

Splitten Sie den Ausgang eines Mikrofonvorverstärkers im Studio

Der Ausgang eines einzelnen Vorverstärkers wird an drei verschiedene Prozessoren wie Kompressoren oder Effektgeräte gesendet, um mehrere Möglichkeiten gleichzeitig zur Verfügung zu haben.

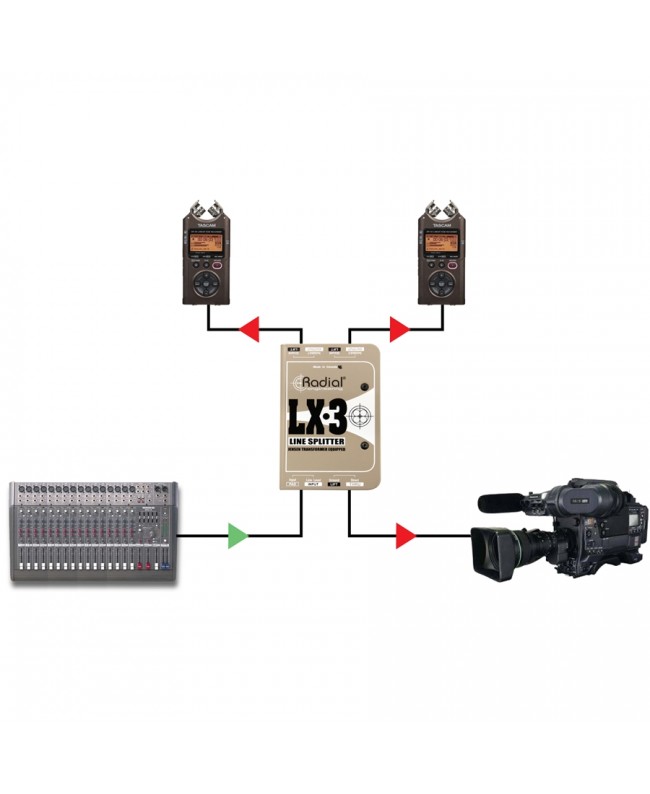

Aufteilung des Mono-Signals eines Mischpults auf mehrere Geräte

Mit dem LX-3 können Sie den Audioausgang oder einen Live-Feed an bis zu drei verschiedene tragbare Aufnahmegeräte gleichzeitig senden.

Verwendung des LX-3

Der LX-3 ist ein symmetrischer Line-Pegel-Splitter, der ein Mono-Audiosignal aufnehmen, aufteilen und an drei Ziele gleichzeitig senden kann. Hochwertige Jensen Transformatoren sorgen für isolierte Ausgänge bei gleichbleibender Audioqualität, so dass das Signal ohne Brummen oder Rauschen, das durch Masseschleifen verursacht wird, aufgeteilt werden kann. Für weitere Details zum LX-3 klicken Sie bitte auf das Symbol links und laden Sie das Benutzerhandbuch herunter.

Anschlüsse

Vergewissern Sie sich vor dem Anschließen, dass das Soundsystem ausgeschaltet ist und alle Lautstärkeregler heruntergedreht sind, um zu verhindern, dass Transienten beim Anschließen die Lautsprecher oder andere empfindliche Komponenten beschädigen. Das LX-3 ist vollständig passiv: es arbeitet ohne Strom. Das LX-3 verfügt über einen XLR / TRS-Kombi-Eingangsanschluss, der nach dem AES-Standard verdrahtet ist: Pin-1 Masse - Pin-2 positiv (+), Pin-3 negativ (-). Es ist möglich, symmetrische oder unsymmetrische Eingänge an den LX-3 anzuschließen; die Signale der isolierten Ausgänge werden immer symmetrisch sein, während der direkte Ausgang je nach Eingangsquelle symmetrisch oder unsymmetrisch sein kann.

Eingangs-Pad

Wenn Sie ein besonders lautes Signal an das LX-3 senden, können Sie mit dem PAD-Schalter das Signal um -12 dB absenken, um Verzerrungen am Direktausgang des LX-3 und den beiden isolierten XLR-Ausgängen zu vermeiden. Wenn Sie den Pegel der isolierten Ausgänge absenken und gleichzeitig den ursprünglichen Signalpegel am Direktausgang beibehalten möchten, können Sie dies mit einer einstellbaren internen Brücke erreichen.

Um die Funktion des PAD-Schalters so zu ändern, dass er den Direktausgang nicht beeinflusst, gehen Sie wie folgt vor:

• Verwenden Sie einen Sechskantschlüssel, um die vier Schrauben zu entfernen, mit denen der Deckel des LX-3 befestigt ist.
• Schieben Sie den Deckel ab und suchen Sie den internen Jumper, wie auf dem Foto unten gezeigt.
• Bewegen Sie den Jumper so, dass er die Pins 2 und 3 verbindet, so dass der THRU-Ausgang das PAD umgeht.

Ground Lift verwenden

Der Anschluss von zwei oder mehr stromversorgten Geräten kann zu Brummen und Rauschen führen, das durch Masseschleifen verursacht wird. Der isolierte Ausgang des LX-3 hat einen Jensen-Transformator im Signalweg, der den Gleichstrom blockiert und die Erdschleife unterbricht. Der Direktausgang ist jedoch direkt mit dem Eingang des LX-3 verbunden, und es kann notwendig sein, Ground-Lift an diesem Ausgang zu aktivieren, indem Pin 1 des Steckers getrennt wird, um Brummen und Rauschen zu eliminieren. Ground-Lift-Schalter sind auch an den isolierten Ausgängen vorhanden, um durch Masseschleifen verursachtes Rauschen weiter zu reduzieren.

Die Abbildung zeigt eine Audioquelle und ein Ziel mit einer gemeinsamen Masse. Da das Audiosignal ebenfalls geerdet ist, bilden sie zusammen eine Masseschleife. Der Transformator und der Ground-Lift-Schalter wirken zusammen, um Masseschleifen und alle potenziellen Störungen zu beseitigen.
