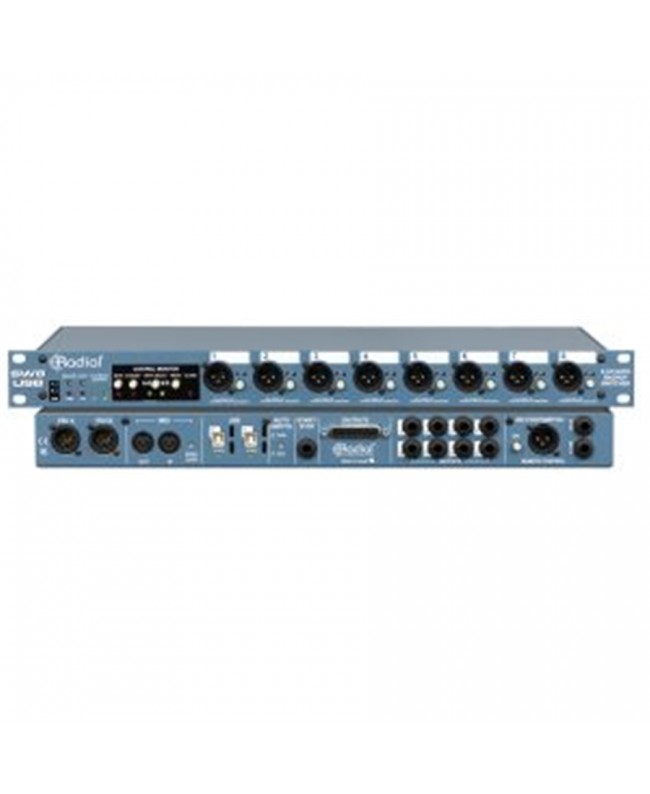

Radial Engineering SW8-USB

Der Radial SW8-USB ist die ideale Lösung für die professionelle Wiedergabe von Backing Tracks auf der Bühne über redundante Mac-basierte Systeme. Es verfügt über zwei USB-2-Schnittstellen (Typ A) für den direkten Anschluss von Haupt- und Backup-Computer, die über MTC (MIDI Time Code) synchronisiert werden. Das System schaltet bei Datenübertragungsfehlern sofort und ohne merkliche Aussetzer zwischen den beiden Computern um und sorgt so für Kontinuität und Sicherheit bei der Performance.

Bemerkenswerte Merkmale:

• Umschaltung zwischen zwei redundanten Wiedergabesystemen
• Zwei USB-Eingänge mit Audio-Interface-Funktionen
• Automatische manuelle oder kontinuierliche Umschaltung
• Line- oder Mikro-Ausgänge
• Synchronisierung beider Wiedergabesysteme über MTC

Die integrierte Lösung für Backing Track Playback

Der SW8-USB ist die ideale Lösung für Auftritte oder Shows mit Backing Tracks und redundanten Wiedergabesystemen. Er kombiniert zwei leistungsstarke USB-Audioschnittstellen, die mit einer automatischen Umschaltfunktion ausgestattet sind, die jede Unterbrechung erkennt und sofort den Backing-Computer auswählt. Zwei USB-Eingänge mit separaten 24-Bit/192-kHz-Wandlern ermöglichen den parallelen Anschluss von zwei Computern, so dass DAWs, die auf beiden Rechnern genutzt werden, mit dem Audio- und MIDI-Interface des SW8-USB verbunden werden können. Die Start-/Stopp-Synchronisation zwischen beiden Computern kann auch über MTC (MIDI Time Code) erfolgen, so dass ein Umschalten zwischen den Wiedergabeplattformen ohne nennenswerte Aussetzer möglich ist.

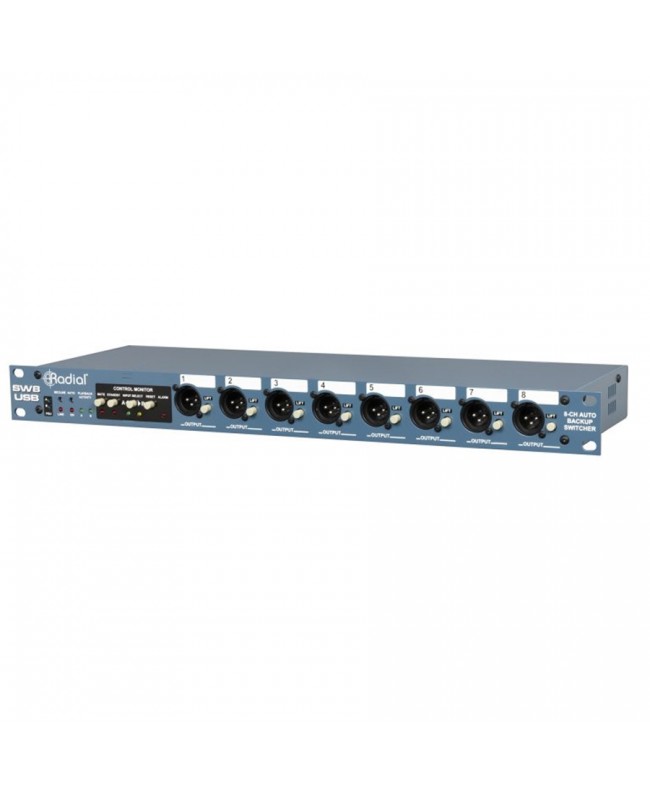

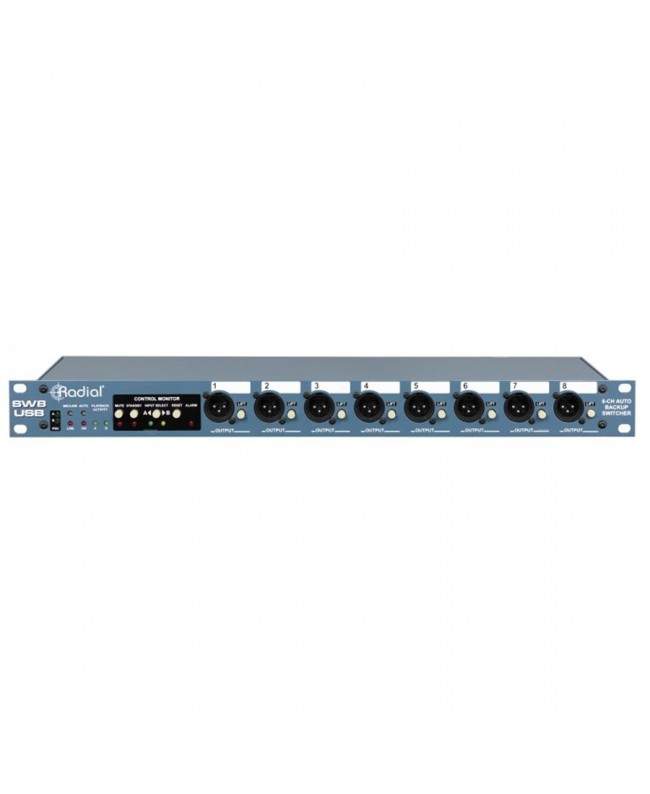

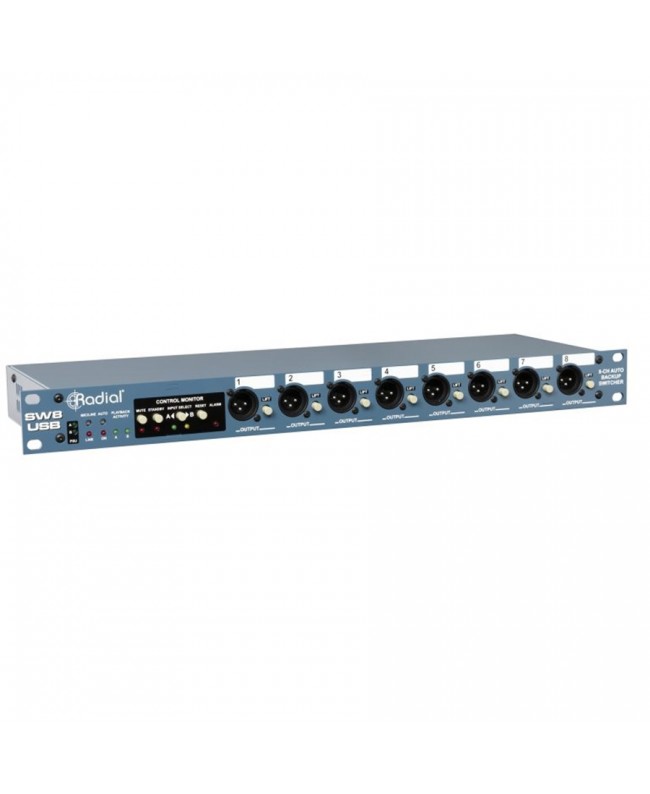

Frontplatte

• PSU A/B - Zwei grüne LEDs zeigen an, dass der SW8-USB von beiden Netzteilen mit Strom versorgt wird. Nur ein Anschluss ist für die Stromversorgung des SW8-USB erforderlich, der andere dient als Redundanz, um eventuelle Stromausfälle auszugleichen.
• Mic/Line - Wählt die Mikro- oder Line-Impedanz der XLR-Ausgänge an der Vorderseite. In der Einstellung Mikrofon (externe Position) sind die XLR-Ausgänge auch transformatorisch isoliert, um Störungen durch Masseschleifen zu reduzieren.
• Auto - Bestimmt den SW8-USB-Umschaltmodus: manuell, benutzergesteuert oder automatisch, wobei der SW8-USB automatisch die B-Eingänge wählt, wenn ein Fehler erkannt wird.
• Playback Activity - Zwei grüne LEDs leuchten auf und zeigen an, dass SW8-USB MTC (MIDI Time Code) oder Audiosignale über SPDIF empfängt, je nach Einstellung des Auto-Switch Input-Schalters auf der Geräterückseite.
• Mute - Schaltet die analogen Ausgänge des SW8-USB stumm. Während die XLR-Ausgänge stummgeschaltet sind, wird das Audiosignal weiterhin über die DB25- und TRS-Ausgänge auf der Rückseite geleitet
• Standby - Mit diesem Schalter wird der Eingang A des SW8-USB automatisch umgeschaltet, unabhängig davon, ob der MTC-Code oder das Audiosignal am SPDIF empfangen oder stummgeschaltet wird. Diese Funktion kann auch über den optionalen JR-2-Fußschalter aktiviert werden
• Input Select - Wählt die aktiven USB-Eingänge aus. Dieser Schalter ist deaktiviert, wenn sich der SW8-USB im Auto-Switch-Modus befindet
• Reset - Wenn dieser Schalter nach der Erkennung eines Fehlers aktiviert wird, kehrt der SW8-USB zu den Eingängen A zurück.
• Alarm - Die rote LED leuchtet und blinkt, wenn ein Fehler auf dem Abspielcomputer A erkannt wird, und zeigt an, dass die SW8-USB auf die Wiedergabe auf Computer B umgeschaltet hat
• XLR-Ausgänge - Die analogen Ausgänge arbeiten mit Mikro- oder Line-Impedanz, je nach Einstellung des MIC/LINE-Schalters.
• Ground Lift - Hebt Pin 1 des XLR-Ausgangs an, um Rauschen und Brummen zu eliminieren, das durch Masseschleifen entsteht

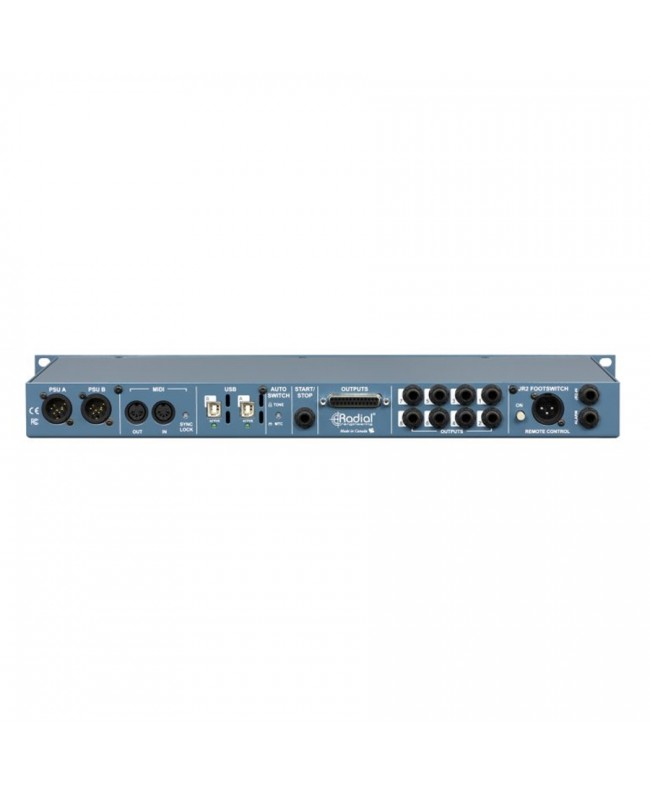

Rückwand

• PSU A- und B-Eingänge - Anschlüsse für den 4-poligen Stromversorgungsblock (mitgeliefert). SW8-USB verwendet umschaltbare Netzteile, um einen einfachen internationalen Einsatz zu ermöglichen.
• MIDI In/Out - Ermöglicht die Übertragung von MIDI-Nachrichten zum und vom Computer über die aktive USB-Verbindung. Wenn SYNC LOCK deaktiviert ist, versorgt das an MIDI IN gesendete Signal gleichzeitig den primären und den Backup-Computer mit Strom, so dass ein externer MIDI-Controller verwendet werden kann, um die Wiedergabe auf beiden Computern gleichzeitig zu steuern.
• Sync Lock - Wenn dieser Schalter aktiviert ist, werden MIDI-Informationen von USB-A an USB-B gesendet, um eine synchronisierte Wiedergabe zwischen den beiden Computern zu ermöglichen. Wenn er deaktiviert ist, ermöglicht er die gleichzeitige Wiedergabe auf beiden Computern über einen externen MIDI-Controller.
• USB A und B - USB-Typ-B-Anschlüsse für den direkten Anschluss von Primär- und Backup-Wiedergabecomputern mit bis zu acht Kanälen für die analoge Audiowiedergabe. Kompatibel nur mit Mac OS, mit 192kHz / 24bit-Wandlern.
• Auto-Switch Input - Wählt aus, ob das Signal von SPDIF oder MTC von den Sensoreingängen des SW8-USB verwendet wird. Das Signal (SPDIF) sollte für die geringste Latenz beim Umschalten auf die B-Eingänge verwendet werden.
• Start/Stop - Über den TRS-Anschluss können Start/Stop-MMC-Steuerungen an Abspielcomputer gesendet werden. Für diese Funktion kann auch ein Standard-Fußschalter mit Kontaktschluss, wie z. B. der JR-1, verwendet werden.
• DB25-Ausgänge - Diese Ausgänge sind immer aktiv, unabhängig von der Einstellung des MUTE-Schalters an der Vorderseite, und folgen dem Haupt- oder Backup-Computer zusammen mit den XLR-Hauptausgängen.
• 1/4 TRS-Ausgänge - Symmetrische Ausgangsbuchsen sind parallel zu den DB25-Monitorausgängen angeschlossen. Diese Ausgänge haben eine Line-Impedanz und sind unabhängig von der Einstellung des MUTE-Schalters an der Vorderseite immer aktiv.
• JR-2-Fußschaltereingänge - Über die XLR- und 1/4-TRS-Anschlüsse kann der JR-2-Fußschalter (optional) die Schalt- und Standby-Funktionen des SW8-USB steuern. Standard 1/4-TS-Fußschalter mit Kontaktschließung und MIDI-Controller können ebenfalls zur Auswahl von Primär- und Backup-Computer verwendet werden.
• Alarm - Dieser 1/4-TS-Anschluss kann verwendet werden, um ein externes Warnsignal auszulösen, wenn ein Dropout erkannt wird. Dieser Ausgang kann auch verwendet werden, um mehrere SW8-USBs für mehr Kanäle zusammenzuschalten.

Anwendungen des SW8-USB

Anschluss an redundante Abspielcomputer

Der SW8-USB lässt sich über USB direkt an Primär- und Backup-Computer anschließen, wodurch zusätzliche, sperrige und teure Audioschnittstellen überflüssig werden. Durch den Anschluss der symmetrischen analogen Ausgänge an das PA-System und die Aktivierung des automatischen Umschaltmodus ist es möglich, im Fehlerfall sofort auf das Backup-System umzuschalten, ohne die Wiedergabe der Backing-Audio-Tracks zu unterbrechen. Um die Eingänge manuell umzuschalten oder den SW8-USB zwischen den Spuren in den Standby-Modus zu versetzen, kann ein JR-2-Fußschalter (optional) verwendet werden.

Anschluss mehrerer SW8-USB-Geräte für bis zu 24 Wiedergabekanäle

Es können bis zu drei SW8-USB-Geräte gleichzeitig angeschlossen werden, so dass 24 redundante Wiedergabekanäle für noch höhere Ansprüche zur Verfügung stehen. Sie können jeden SW8-USB direkt an den Haupt- und Backup-Computer anschließen und alle drei mit Klinkenkabeln verbinden, so dass sie gleichzeitig umschalten können.

Verbinden Sie mehrere SW8-USBs über einen Thunderbolt-Hub

Bis zu 3 SW8-USB-Einheiten können für bis zu 24 Wiedergabespuren miteinander verbunden werden. Um dies mit nur einer Verbindung zu jedem Computer zu erreichen, schließen Sie alle drei SW8-USB-Geräte an einen Thunderbolt-Hub mit der entsprechenden Übertragungsrate an, damit alle drei Geräte gleichzeitig arbeiten können.
