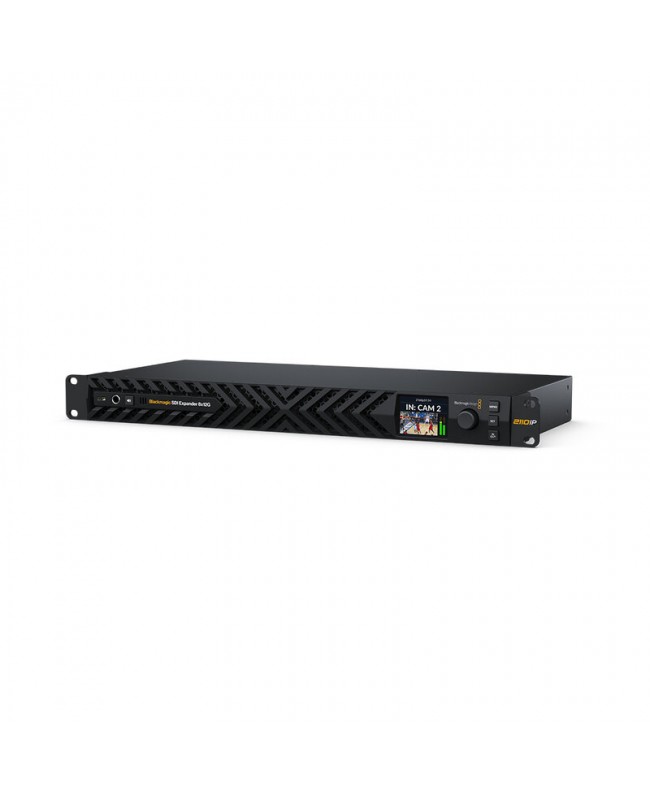

Blackmagic Design Blackmagic SDI Expander 8x12G

Der SDI Expander 8x12G ist ein bidirektionaler Konverter für die Integration von 12G-SDI-Geräten in IP-Infrastrukturen, die auf 100G-Ethernet und dem SMPTE-2110-Standard basieren. Er verwaltet gleichzeitig acht Kanäle für die 12G-SDI-zu-SMPTE-2110-Konvertierung und acht Kanäle in der entgegengesetzten Richtung, so dass insgesamt 16 unabhängige Konvertierungen in einem einzigen 1U-Rack Platz finden.

Die beiden 100G-Ethernet-Ports bieten vollständige SMPTE-2022-7-Redundanz mit nahtlosem Switching auf der Basis von RTP-Paketvergleichen und Echtzeit-Videoframe-Rekonstruktion, wodurch Frame-Drops oder Audio-Störungen selbst bei einem Netzwerkausfall verhindert werden.

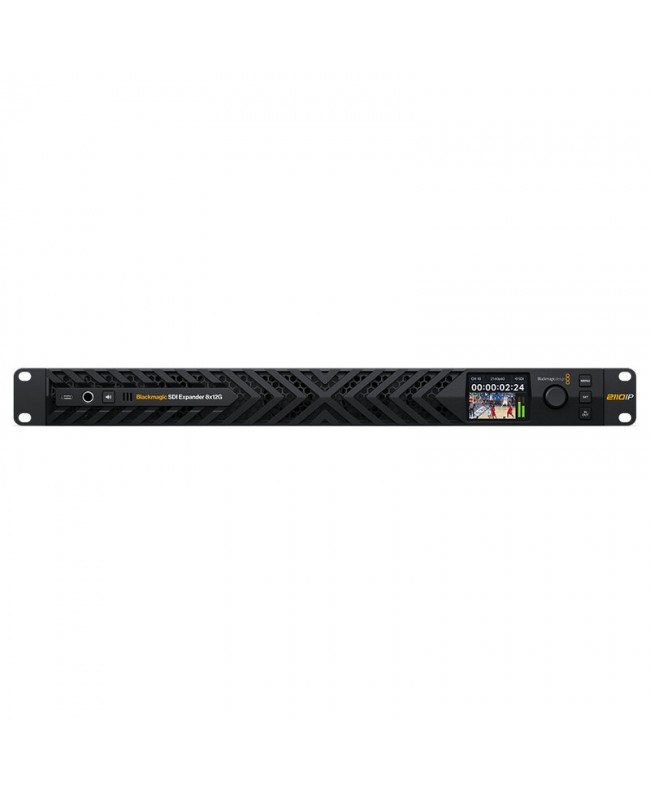

Auf der Vorderseite befinden sich ein LCD-Display für die Quellenüberwachung, ein Lautsprecher und ein Kopfhöreranschluss für die sofortige Audioüberwachung. Zwei redundante Netzteile gewährleisten den kontinuierlichen Betrieb in kritischen Sendeumgebungen.

Dank des dedizierten NMOS-Anschlusses lässt sich das Gerät problemlos in IP-Routing-Systeme integrieren, was die Verwaltung von SMPTE-2110-Quellen vereinfacht und die für herkömmliche SDI-Installationen typische Verkabelungskomplexität reduziert.

• Hauptmerkmale
• Verbindet 12G-SDI-Geräte mit SMPTE-2110-IP-Systemen über 100G-Ethernet
• Unterstützt 8 bidirektionale Verbindungen mit SMPTE-2022-7-Redundanz
• Bietet 8 12G-SDI-Eingänge und 8 12G-SDI-Ausgänge in einem 1RU-Design
• Redundante 100G-Ethernet-Anschlüsse für volle SMPTE-2022-7-Konformität
• SDI-Anschlüsse unterstützen SD, HD und Ultra HD
• Enthält einen dedizierten NMOS-Anschluss für das Routing von IP-Quellen
• LCD-Anzeige an der Vorderseite zur Überwachung der Videoeingänge und -ausgänge
• Lautsprecher und Kopfhörerbuchse an der Vorderseite für die Audioüberwachung
• Zweifach redundante AC-Netzteile für Broadcast-Zuverlässigkeit
• Lokalisiert in 13 Sprachen für den internationalen Einsatz
• Vorteile für den Anwender
• Einfache Integration von 12G-SDI-Geräten in SMPTE-2110-IP-Netzwerke
• Konvertierung von 16 Kanälen gleichzeitig in einer einzigen 1RU-Einheit
• Volle Redundanz mit SMPTE-2022-7 für Geschäftskontinuität
• Video- und Audioüberwachung direkt über das Frontpanel
• Geringerer Verkabelungsaufwand im Vergleich zu herkömmlichen SDI-Installationen
• Maximale Zuverlässigkeit mit zwei AC-Netzteilen
• Vereinfachtes Quellenmanagement mit NMOS-Steuerung
• Einsatzgebiete
• SMPTE-2110-basierte IP-Broadcast-Infrastrukturen
• Produktionszentren mit gemischten SDI/IP-Workflows
• Integration von SDI-Switchern und -Routern in 100G-Netzwerke
• Kontrollräume, Regieräume
• Multiformat-Konvertierung und -Verteilung in professionellen Umgebungen
