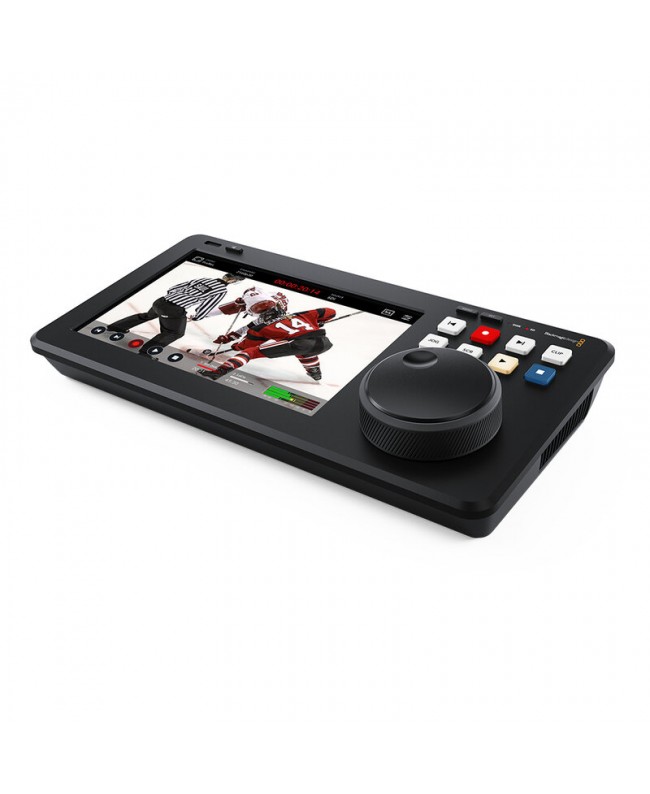

Blackmagic Design HyperDeck Shuttle 4K Pro

Anschlüsse

• SDI-Videoeingänge 1
• SDI-Loop-Ausgänge 1
• SDI-Videoausgänge 2
• SDI-Monitoring-Ausgänge 1
• SDI-Übertragung 270 Mb, 1,5 G, 3 G, 6 G, 12 G
• HDMI 2.0-Videoeingänge 1
• HDMI 2.0-Videoausgänge 1
• Monitoring-HDMI-Ausgänge 1
• Integrierter Lautsprecher Mono
• Audioausgang 1 x 6,35-mm-Kopfhörerbuchse
• 7-Zoll-LCD-Bildschirm
• Referenzeingang 1 x BNC-Eingang
• Tri-Sync oder Black Burst
• Referenzausgänge 1 x BNC-Ausgang
• SDI-Audioeingänge 64 Kanäle integriertes Audio
• SDI-Audioausgänge 64 Kanäle integriertes Audio
• HDMI-Audioeingänge 8 Kanäle integriertes Audio
• HDMI-Audioausgänge 8 Kanäle integriertes Audio
• Fernbedienung 1 x RS-422-Eingang
• Konfiguration Über Benutzeroberfläche am HDMI-Ausgang oder Blackmagic HyperDeck Ethernet-Protokoll
• Ethernet 1 x RJ‑45-Anschluss 10 Gb/s kompatibel mit BASE-T 1000/10G
• Externe Aufzeichnung 1 x USB-C 3.1 Gen 1 (max. 5 Gb/s) für die Aufzeichnung auf externen Festplatten
• Computerschnittstelle 1 x USB-C für Software-Updates

Standards

• SD-Videostandards
• 525i59,94 NTSC, 625i50 PAL
• HD-Videostandards
• 720p50, 720p59,94, 720p60
• 1080i50, 1080i59,94, 1080i60
• 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60
• 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30
• 2K DCI-Videostandard
• 2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI
• Ultra HD-Videostandard
• 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
• 4K DCI-Videostandard
• 4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI
• SDI-Standardkonformität
• SMPTE 259M, SMPTE 292M, SMPTE 424M.
• SDI-Metadatenkompatibel
• 24 Bit (Fernsehstandard), 48 kHz (Abtastfrequenz)
• Kompatible HDMI-Formate
• 525i59,94 NTSC, 625i50 PAL,
• 720p50, 720p59,94, 720p60,
• 1080i50, 1080i59,94, 1080i60,
• 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60,
• 2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI,
• 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60,
• 4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI
• Audio-Abtastung
• 24 Bit (Fernsehstandard), 48 kHz (Abtastfrequenz)
• Videosampling
• 4:2:2 YUV
• Farbgenauigkeit
• REC 601, REC 709, REC 2020
• 33-Punkt-3D-LUT anwendbar auf SDI-Monitoring-Ausgang
• HDR-Kompatibilität
• Hybrid Log‑Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
• Multi-Rate-Kompatibilität
• SD, HD, 6G-SDI und 12G-SDI werden automatisch erkannt
• Erweiterter Schutz
• Der HDMI-Eingang erlaubt keine Aufzeichnung von HDMI-Quellen mit Kopierschutz. Überprüfen Sie vor der Aufzeichnung oder Verbreitung von Inhalten immer die Urheberrechte.

Medien

• Cache-Aufzeichnung
• Optionaler M.2 PCIe NVMe-Kartensteckplatz für Cache-Aufzeichnung mit bis zu 16 Gb/s. Kompatibel mit 60 mm, 80 mm, 110 mm
• Speicher
• 1 x SD-Kartensteckplatz.
• 1 x USB‑C 3.1 Gen 1-Erweiterungsanschluss für externe Aufnahmen in SD, HD, 2K DCI, Ultra HD und 4K DCI
• Klicken Sie hier, um eine Liste kompatibler Medien anzuzeigen.
• Speicherunterstützung
• UHS I- und UHS II-SD-Karten.
• Format
• ExFAT (Windows/Mac) oder HFS+ (Mac)

Kompatible Codecs

• Videocodec
• ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime für alle Formate bis zu 2160p60.
• ProRes 4444 QuickTime bis zu 2160p60 nur für die Wiedergabe (Fill und Key werden automatisch den SDI-Ausgängen A und B zugewiesen).
• DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF für 720p- und 1080p-HD-Formate bis zu 60 fps.
• DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF für 2K DCI- und 2160p-Formate mit bis zu 60 fps.
• H.265 High 4:2:0 bei 10 Bit, H.265 Medium 4:2:0 bei 10 Bit, H.265 Low 4:2:0 bei 10 Bit für alle 2160p-Formate mit bis zu 60 fps.
• H.264 SDI 4:2:2 bei 10 Bit, H.264 High 4:2:0 bei 8 Bit, H.264 Medium 4:2:0 bei 8 Bit, H.264 Low 4:2:0 bei 8 Bit für alle Formate bis zu 1080p60
• Audio-Codec
• AAC mit 2 Kanälen.
• 2, 4, 8, 16, 32 oder 64-Kanal-PCM
• Viewer
• Broadcast-taugliche 10-Bit-Wellenform, RGB-Ausrichtung, Vektorskop und Histogramm
• Überwachungsmodi
• Bild-in-Bild, Bild-in-Overlay mit einstellbarer Deckkraft. Wellenform und RGB-Ausrichtung mit Standard- und HDR-Rastern sowie zoombarem Vektorskop.

Steuerung

• Integriertes Bedienfeld
• Integrierter kapazitiver LCD-Touchscreen mit Einstellungen und Menüsteuerung. 11 Transport- und Gerätesteuertasten mit Drehregler.
• Externe Steuerung
• 11 Transport- und Gerätesteuertasten mit Drehregler

Teleprompter

• Multi-Rate-Kompatibilität
• Übertragung in 23,98p, 24p, 25p, 29,97p, 30p, 50p, 59,94p, 60p. Voreingestellt auf die höchste Bildrate.
• Kompatible Dateiformate
• RTF (.rtf) mit Unterstützung für die Formatierung der meisten Elemente Textdateien (.txt)

Software

• Mitgelieferte Software
• Blackmagic OS
• Blackmagic HyperDeck Setup
• Interne Software-Aktualisierung

Stromversorgung

• Strom
• 1 x DC 12 V, 5,5 mm mit Verriegelungsmechanismus für externe Quellen oder Akkus
• Leistungsaufnahme
• Max.
