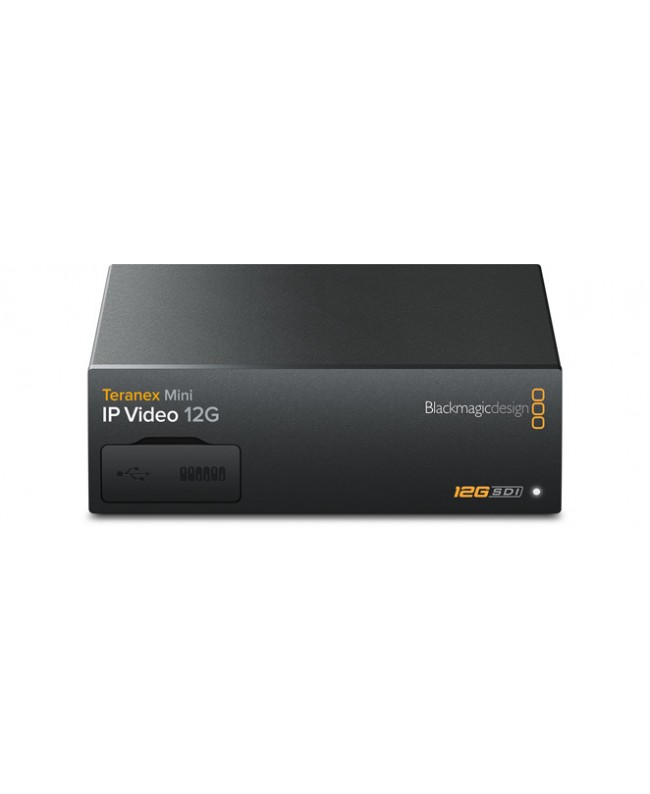

Blackmagic Design Teranex Mini IP Video 12G

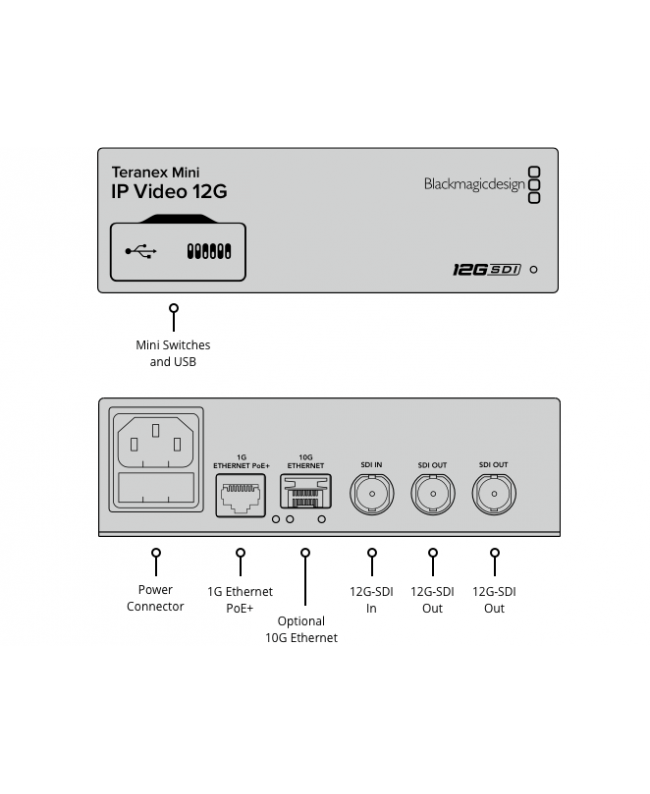

Anschlüsse

• SDI‑Videoeingänge 1 x 10 Bit HD-SDI, 6G‑SDI und 12G‑SDI
• SDI‑Videoausgänge 2 x 10 Bit HD-SDI, 6G‑SDI und 12G‑SDI
• Ethernet Gigabit-Ethernet unterstützt 3G-SDI mit bis zu 1080p/60 mithilfe von TICO-Encoding/Decoding. Optionales optisches 10G-Datenethernet, das Ultra HD mit bis zu 2160p/60 mithilfe von TICO-Encoding/Decoding unterstützt.
• Multirate‑Unterstützung
• Automatische Erkennung von HD-SDI, 6G‑SDI oder 12G‑SDI
• Aktualisierungen USB 2.0 Hochgeschwindigkeits-Schnittstelle (480 Mbit/s) oder über Ethernet
• Konfiguration Ethernet oder USB 2.0 für Firmware-Updates und die Einstellung der IP‑Adresse
• Neutaktung Alle SDI-Ausgänge schalten automatisch zwischen High-Definition-, 6G‑SDI- oder 12G-SDI-Video um

Normen

• HD-Videonormen 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-Videonormen
• 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI
• 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI
• Ultra-HD-Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• 4K-Videonormen
• 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI
• SDI‑Konformität
• SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 310M; SMPTE 425M level A und B; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1; SMPTE 2082‑10; ITU‑R BT.656 und ITU‑R BT.601
• SDI‑Videoraten
• Der SDI-Videoeingang ist zwischen High Definition, Ultra High Definition und 4K umschaltbar. SDI schaltet zwischen 1,5 Gbit/s HD-SDI, 3G-SDI, 6G‑SDI und 12G-SDI um
• SDI‑Videoabtastfrequenz 4:2:2 plus 4:4:4 mit bis zu 4K DCI 30p
• SDI‑Audioabtastfrequenz Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• SDI‑Farbgenauigkeit 10 Bit 4:2:2 und 4:4:4
• SDI‑Farbraum
• YUV oder RGB für Eingänge, YUV für SDI‑Ausgänge
• Automatische SDI‑Umschaltung Automatische Auswahl zwischen HD-SDI, 6G‑SDI und 12G‑SDI
• Unterstützte SDI‑Metadaten Zusätzliche Inhaltskennung per Video Payload Identifier Daten gemäß SMPTE 352M

Bildschirme

• Optionales Teranex Mini Smart Panel mit 2,2-Zoll-LCD für Menüeinstellungen

Software

• Software‑Steuerung
• Blackmagic IP Video Setup und Videohub Router Control Software für Windows und Mac sind auf SD-Karte enthalten
• Produktsoftware‑Upgrade
• Über mitgelieferte Updater‑Anwendung

Betriebssysteme

• Mac Catalina 10.15,
• Mac Big Sur 11.1 oder höher
• Windows 10, 64 Bit
• Steuerung der Einstellungen

Steuerung

Eingebaute Switches, Setup-Dienstprogramm oder optionales, an der Gerätefront aufsteckbares Teranex Mini Smart Panel mit LCD, Drehregler und sechs Einstellungstasten

Strombedarf

• Netzausfallschutz
• Einstellungen werden bei Gerätestart gespeichert und wiederhergestellt.
• Stromversorgung
• IEC-Stromkabel erforderlich; 100–240 V AC‑Eingangsspannung
• Power over Ethernet
• Stromversorgung kann mit 48 V DC per PoE (Power over Ethernet) erfolgen
• Stromverbrauch 16 Watt

Umgebung

• Betriebstemperatur: 0–40 °C
• Lagerungstemperatur: -20–60 ° C
• Relative Luftfeuchtigkeit 0–90 % nicht kondensierend

Im Lieferumfang enthalten

• Teranex Mini IP Video 12G
• Startermappe mit QR-Code zum Download der Software
