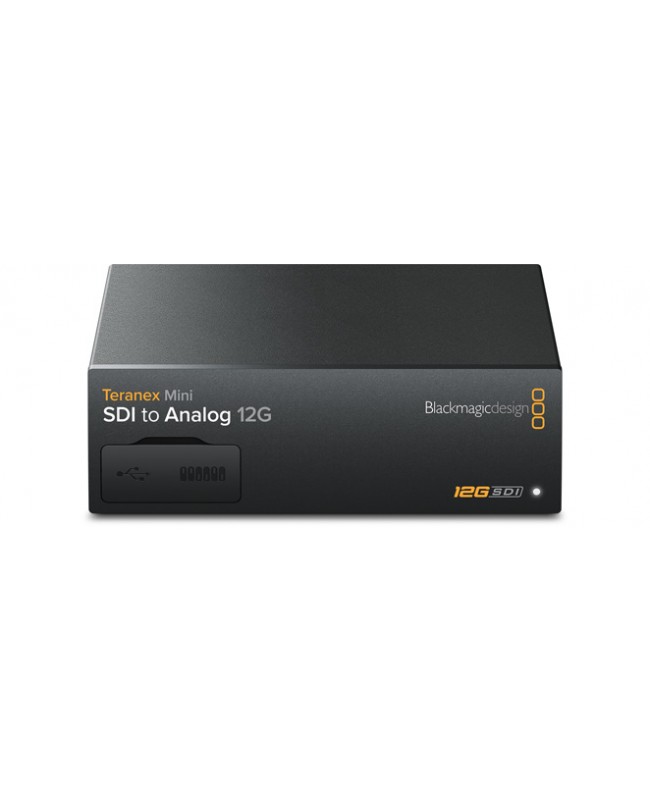

Blackmagic Design Teranex Mini SDI to Analog 12G

Anschlüsse

• SDI‑Videoeingänge 1 für 12G-SDI SD/HD/2K/4K, automatisch umschaltend
• SDI‑Videoausgänge 1 x 12G-SDI‑Durchschleifausgang
• Analoge Videoausgänge FBAS, Y/C oder Komponenten
• Analogaudio‑Ausgänge 2 Kanäle professionelles symmetrisches Analogaudio via XLR-Anschlüsse; rechter XLR-Anschluss für Timecode-Ausgabe konfigurierbar
• Digitalaudio‑Ausgänge 4 Kanäle professionelles symmetrisches 110 Ω Digitalaudio via XLR-Anschlüsse; rechter XLR-Anschluss für Timecode-Ausgabe konfigurierbar
• Unterstützung für eingebettetes Audio 16 Kanäle
• Multirate‑Unterstützung Automatische Umschaltung zwischen SD/HD/2K und 4K
• Aktualisierungen und Konfiguration USB oder Ethernet
• Reclocking Ja

Normen

• SD-Videonormen 525i/59,94 NTSC; 625i/50 PAL
• HD-Videonormen 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-Videonormen
• 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI
• 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI
• Ultra-HD-Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• 4K-Videonormen
• 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI
• SDI‑Konformität
• SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 372M; SMPTE 424M; SMPTE 425M level A und B; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1 und SMPTE 2082‑10
• SDI‑Videoraten
• SDI‑Videoanschlüsse schalten zwischen Standard Definition SDI, High Definition Level A und Level B 3G‑SDI, 6G‑SDI und 12G‑SDI um
• SDI‑Videoabtastfrequenz 4:2:2 und 4:4:4
• SDI‑Audioabtastfrequenz
• Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• SDI‑Farbgenauigkeit 4:2:2 und 4:4:4
• SDI‑Farbraum YUV
• Analoge Videonormen 525i/59,94 NTSC; 625i/50 PAL
• Analoger Farbraum REC 601, REC 709
• Analoge Farbgenauigkeit YUV 4:2:2 und RGB 4:4:4 in HD, 2K und 4K

Formatwandlung

• HD‑Downkonvertierung

Software

• Softwaresteuerung
• Mac™ und Windows™ Software‑Upgrade via USB und Ethernet
• Produktsoftware‑Upgrade
• Über mitgelieferte Updater‑Anwendung

Betriebssysteme

• Mac Catalina 10.15,
• Mac Big Sur 11.1 oder höher
• Windows 10, 64 Bit

Steuerung der Einstellungen

• Reguläre Einstellungssteuerung
• Mini-Switches, USB und Ethernet via kostenloses Dienstprogramm
• Steuerung über optionale Frontblende
• LCD, Drehregler und sechs Einstellungstasten am vorderseitig angebrachten Smart Panel

Strombedarf

• Stromversorgung
• 1 integriertes internationales AC-Netzteil mit IEC C14-Anschluss; IEC-Stromkabel erforderlich 100–240 Volt AC‑Eingangsspannung
• Power over Ethernet
• Stromversorgung kann mit 48 V DC per PoE+ (Power over Ethernet) erfolgen
• Stromverbrauch 16 Watt
• Betriebsspannungsbereich 100–240 Volt AC

Umgebung

• Betriebstemperatur: 0–40°C
• Lagerungstemperatur: -20–60 °C
• Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend

Im Lieferumfang enthalten

• Teranex Mini SDI to Analog 12G
• Startermappe mit QR-Code zum Download der Software
