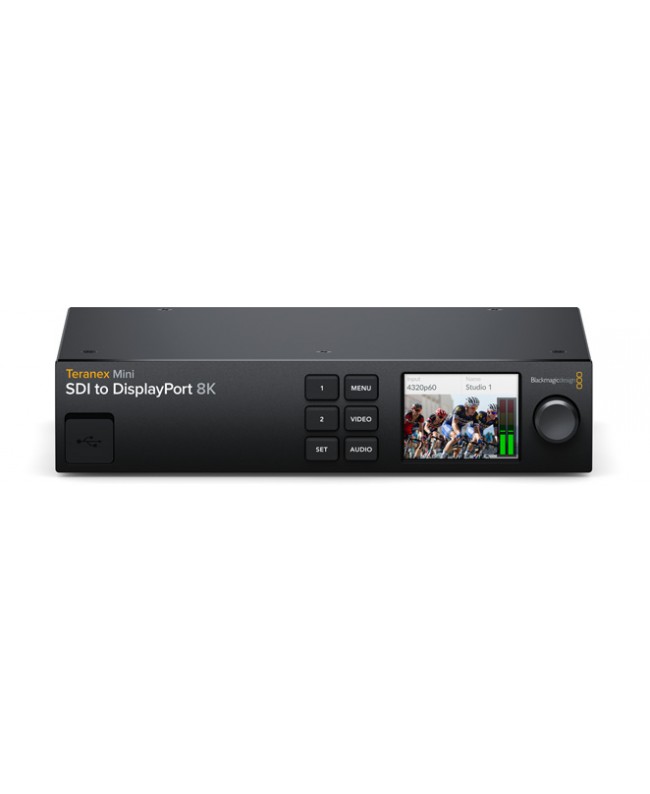

Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR

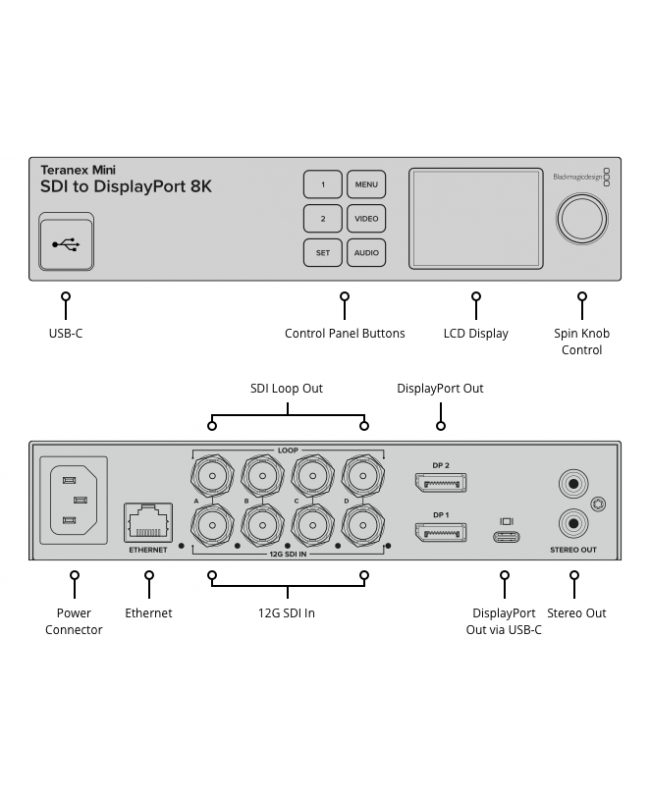

Anschlüsse

• SDI-Videoeingänge 4 x 12G-SDI HD/2K/4K/8K, automatisch umschaltend
• Dual und Quad Link 12G‑SDI nur für 8K
• Klicken Sie hier für eine Übersicht empfohlener Kabel für Blackmagic Design 12G-SDI-Produkte
• SDI-Videoausgänge 4 x 12G-SDI-Durchschleifausgänge
• DisplayPort-Videoausgänge 2 DisplayPort-Buchsen in Standardgröße.
• Eine Buchse für 4K-Video, für unkomprimiertes 8K-Video werden beide Buchsen eingesetzt 1 USB-C-DisplayPort-Verbinder
• Kompatibel mit zertifizierten passiven DisplayPort-über-USB-C-Kabeln. Aktive generische USB-C-Kabel oder aktive Thunderbolt-Kabel sind nicht kompatibel
• Analoge Adioausgänge 2 Kanäle Analogaudio über RCA-Buchsen
• Unterstützung für eingebettetes Audio 16 Kanäle mit eingebettetem Audio auf allen SDI-Durchschleifausgängen und 8 Kanäle auf DisplayPort-Ausgängen
• Multirate-Unterstützung 1,5 G, 3G, 6G, 12G, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G‑SDI
• Aktualisierungen und Konfiguration
• Vorderer USB-C-Port oder Ethernet
• Reclocking Ja

Normen

• SD-Videonormen Keine
• HD-Videonormen
• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
• 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-Videonormen
• 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI
• 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF30 DCI
• Ultra-HD-Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
• 4K-DCI-Videonormen
• 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
• 8K-Videonormen
• 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60. Automatisch umschaltend zwischen 2SI und Square Division
• 8K-DCI-Videonormen
• 8Kp/23,98 DCI; 8Kp/24 DCI; 8Kp/25 DCI; 8Kp/29,97 DCI; 8Kp/30 DCI; 8Kp/47,95 DCI; 8Kp/48 DCI; 8Kp/50 DCI; 8Kp/59,94 DCI; 8Kp/60 DCI. Automatisch umschaltend zwischen 2SI und Square Division
• SDI-Konformität
• SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 und SMPTE 2082-10
• SDI-Videoraten
• SDI-Videoanschlüsse sind zwischen 1,5G SDI, High Definition Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI umschaltbar
• SDI-Videoabtastfrequenz 4:2:2 und 4:4:4
• SDI-Audioabtastfrequenz
• Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• SDI-Farbgenauigkeit 4:2:2 und 4:4:4
• SDI-Farbräume YUV und RGB

DisplayPort-Ausgabenormen

• SD-Videonormen Keine
• HD-Videonormen
• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
• Ultra-HD-Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
• 5K- und 6K-Anzeigenormen Richten sich nach den EDID des DisplayPort-Monitors
• 8K-Videonormen
• 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60
• DisplayPort-Farbräume REC 709, REC 2020
• DisplayPort-Farbgenauigkeit YUV 4:2:2 und RGB 4:4:4 in HD, 2K, 4K und 8K. 33-Punkt-LUTs können über die Teranex Utility Software hochgeladen oder Kalibrierungs-LUTs per Farbmessgerät generiert werden

Scopes

• Scopes
• Waveform, RGB-/YUV-Parade, Vektorskop, Histogramm
• Anzeigemodi
• Zwei Scope-Anzeigen mit Bild-Overlay und anpassbarer Deckkraft. Waveform und Parade mit normgerechten und HDR-Gitternetzen

HDR

• Konvertierungen
• Ausgabe kann auf SDR, HLG oder PQ eingestellt werden

Software

• Softwaresteuerung
• Mac OS X™ und Windows™ Software-Upgrade via USB-C oder Ethernet
• Produktsoftware-Upgrade
• Über mitgelieferte Updater-Anwendung

Betriebssysteme

• Mac Mojave 10.14,
• Mac Catalina 10.15 oder höher
• Windows 10, 64 Bit

Steuerung der Einstellungen

• Steuerung der Einstellungen
• 6 Tasten und 1 Drehregler zur Menüsteuerung und Eingabe von Einstellungen; 2,2-Zoll-Farb-LCD

Strombedarf

• Stromversorgung
• 1 integriertes internationales AC-Netzteil mit IEC C14-Anschluss. IEC-Stromkabel erforderlich. 100–240 Volt AC-Eingangsspannung
• Stromverbrauch 35 Watt
• Betriebsspannungsbereich 100–240 Volt AC

Umgebung

• Betriebstemperatur 0–40 °C
• Lagerungstemperatur -20–60 °C
• Relative Luftfeuchtigkeit 0–90 % nicht kondensierend

Im Lieferumfang enthalten

• Teranex Mini SDI to DisplayPort 8K HDR
• Startermappe mit QR-Code zum Download der Software
