RME DPS-2

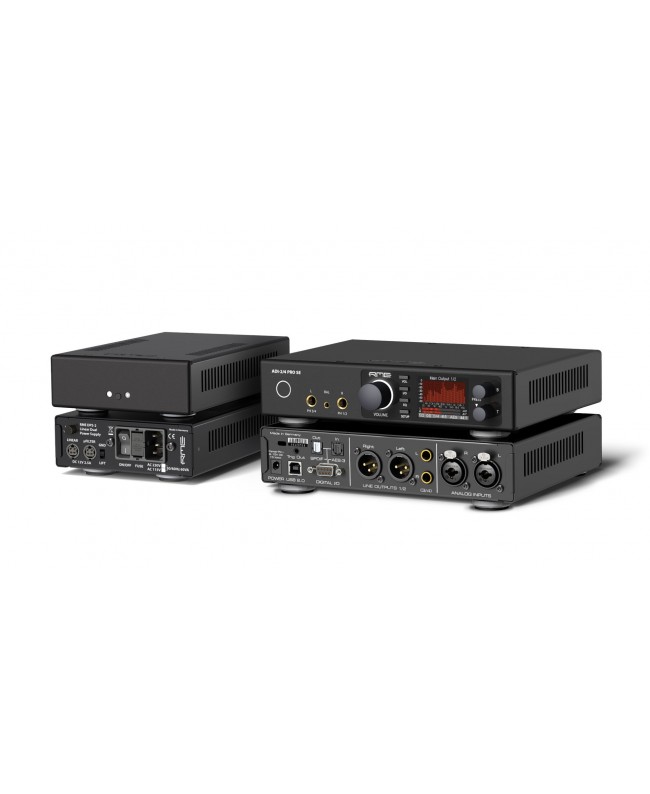

Der neue DPS-2 ist ein außergewöhnliches lineares Netzteil, das nicht nur beeindruckende technische Daten aufweist, sondern auch eine Reihe einzigartiger und äußerst nützlicher Funktionen bietet, wie beispielsweise zwei unterschiedlich gefilterte Ausgänge. Das Gehäuse und die Frontplatte des DPS-2 basieren auf der ADI-2-Serie, um das innovative Schaltungsdesign von RME in einem halbbreiten Rack unterzubringen.

Der Linear-Ausgang ist ein herkömmlicher Gleichstromausgang, verfügt jedoch über eine mehrstufige passive und aktive Filterung, die eine 30.000-μF-Kondensatorbank, eine Ferritinduktivität und einen aktiven Ausgangsfilter mit Hybrid-Spannungsregler umfasst.

Der zweite Ausgang basiert auf der μFilter-Technologie (RME-Patent). In diesem Fall wird das vorgefilterte Signal des Linear-Ausgangs ebenfalls von hocheffizienten aktiven Filtern verarbeitet, um einen außergewöhnlich sauberen Gleichstromausgang mit einem Rauschen von nur wenigen μV (Mikrovolt) zu erzielen. Darüber hinaus ist der Ausgang mit einer Sensortechnologie ausgestattet, die die Ausgangsspannung direkt am Gleichstromanschluss des mitgelieferten Gleichstromkabels misst und anpasst. Dadurch sind die Ausgangsimpedanz und die Lastregelung extrem niedrig und gewährleisten eine saubere Ausgangsspannung von +12,0 V bei einer Last von 2,5 A, wodurch lastabhängige Spannungsabfälle vollständig vermieden werden.

Durch den zusätzlichen Einsatz eines 2-stufigen HF-Filters und eines DC-Filters auf der Netzseite kann der DPS-2 eine optimale Leistung ohne Störungen liefern. Dies wird durch den 60-VA-Toroid-Transformator in Audioqualität mit zusätzlicher Isolationswicklung und Magnetbandabschirmung noch verbessert, der einen absolut brummfreien Betrieb in allen Situationen gewährleistet, während der Ground-Lift-Schalter verwendet werden kann, um die Gleichstrommasse bei Bedarf vom Erdungskreis zu trennen, um Störungen oder Brummen zu beseitigen. In diesem Fall wird die Sicherheit nicht beeinträchtigt, da die Primärseite und das Gehäuse fest mit der Erdung des Stromnetzes verbunden bleiben. Darüber hinaus verfügt der DPS-2 über einen Schraub-Erdungsanschluss zum Erden anderer Geräte oder zur Verwendung einer anderen Erdung für die Audioversorgung.

Der DPS-2 verfügt über zwei Status-LEDs auf der Vorderseite, die einen schnellen Überblick über den Betriebsmodus und mögliche Störungen (Stromversorgung, thermische Überlastung und Überlastung, Unterspannung, Kurzschluss, aktiver Ausgang) geben. Ein versenkter Druckschalter an der Frontplatte ermöglicht die Aktivierung des AutoDark-Modus, in dem die LEDs nur beim Einschalten und im Fehlerfall leuchten.

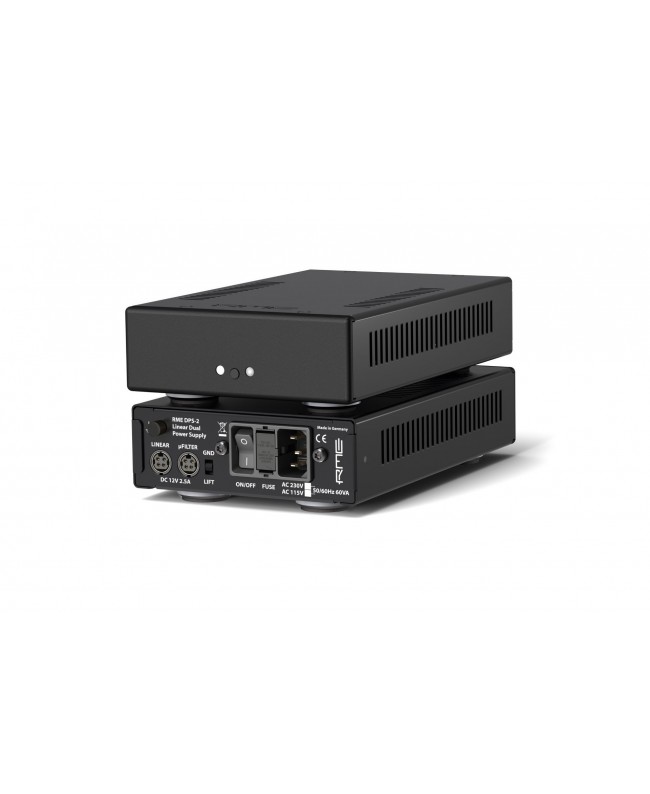

Anschlüsse

• Linearer Gleichstromausgang 12 V, 2,5 A
• Gleichstromausgang μFilter 12 V, 2,5 A
• Erdungsschraubanschluss
• IEC-Netzsteckdose
