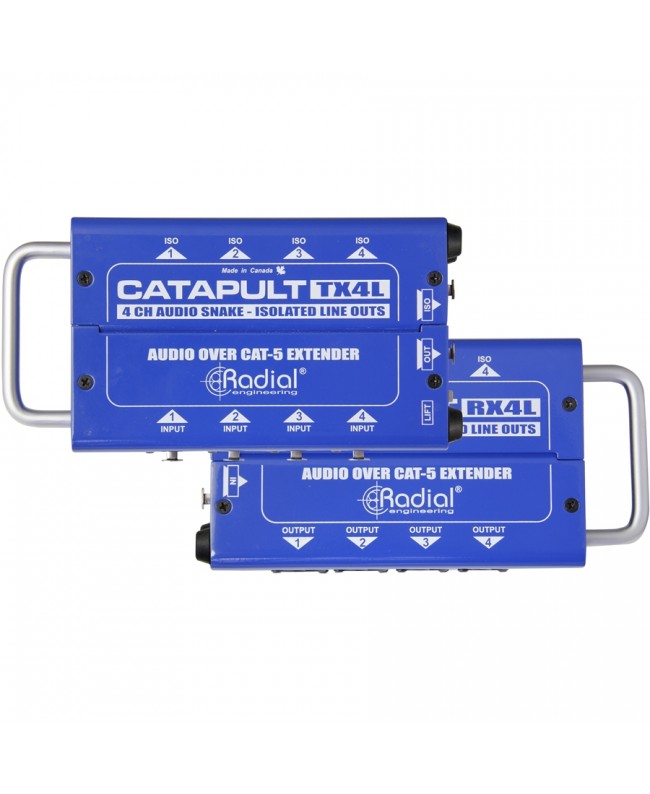

Radial Engineering Catapult TX4L

Der Radial Catapult TX4L ist ein passiver 4-Kanal-Sender, der symmetrische Audiosignale über Cat 5/Cat 6-Kabel überträgt. Er ist ideal für Studios, Festinstallationen und Live-Einsätze, reduziert sperrige Kabel, eliminiert Erdschleifen dank Isolationstransformatoren und liefert ein sauberes, zuverlässiges Signal über große Entfernungen, was das professionelle Routing vereinfacht

Wesentliche Merkmale

• Einfache und kostengünstige Lösung für die Audioübertragung über Cat 5/Cat 6
• Isolierung über Transformatoren zur Beseitigung von Rauschen und Erdschleifen
• Robuste und zuverlässige Konstruktion für den Studio-, Broadcast- und Live-Einsatz
• Erweiterte Kompatibilität mit der gesamten Catapult-Serie

Der Catapult TX4L von Radial Engineering ist ein 4-Kanal-Audiosender mit Line-Pegel, der symmetrische Analogsignale über ein einziges geschirmtes Cat 5/Cat 6-Kabel überträgt. Er gehört zur Catapult-Serie, einem passiven analogen Audio-Snake-System, das herkömmliche mehradrige Kabel durch eine leichte, kostengünstige Infrastruktur ersetzt, die sich ideal für Festinstallationen, Studios oder professionellen Live-Sound eignet. Die TX4L-Version ist mit Line-Level-Isolationstransformatoren ausgestattet, die zur Beseitigung von Brumm- und Erdschleifen in komplexen Audiopfaden nützlich sind.

Elektrische Leistung

• Frequenzgang: 7 Hz bis 20 kHz
• Dynamikbereich: 140 dB
• Harmonische Gesamtverzerrung: 0,0007 % bei 1 kHz
• Gleichtaktunterdrückung: 113 dB
• Max. Eingangspegel: +35 dBu

Konstruktion und Zuverlässigkeit

Gehäuse: 14-Gauge-Stahl mit strapazierfähiger Pulverbeschichtung

XLR-Anschlüsse: glasfaserverstärktes Nylon und Neusilberkontakte

Schutz: Bumper an RJ45-Anschlüssen und Ground-Lift-Schalter für Touring und Festinstallationswiderstand

Typische Anwendungen

Der Catapult TX4L ist ideal für die Übertragung von symmetrischen Audiosignalen über große Entfernungen unter Verwendung der Cat 5/6-Infrastruktur, die bereits in Gebäuden, Unternehmensinstallationen oder Live-Systemen vorhanden ist. Es eignet sich perfekt als Sender für Line-Out-Signale von Mischpulten, Wiedergabe- oder Verarbeitungseinheiten zu RX4L-Empfängern oder anderen kompatiblen Geräten, wobei ein sauberes, störungsfreies Signal erhalten bleibt.

Verwendung des Catapult als Return-Kabel

Das Catapult ist das perfekte Return-Kabel für Firmenveranstaltungen, bei denen Sie mehrere Leitungen mit der Bühne und den Monitoren verbinden müssen. Verwenden Sie das RX4L-Modul zur Leitungsisolierung, um Erdschleifen zu vermeiden.

Verwendung des Catapult als 4-Kanal-Mikrofonsplitter

Verwenden Sie den Catapult TX4M, um Mikrofone zwischen dem Monitorpult und der Bühne aufzuteilen. Die Eclipse-Transformator-Isolierung sorgt für ein rauschfreies Signal und erspart stundenlange Fehlersuche.

Verwendung des Catapult als Sub Snake auf der Bühne

Die Aufräumarbeiten auf der Bühne und die Verkürzung der Aufbauzeit sind in der Produktion unerlässlich geworden. Verwenden Sie den Catapult an der Vorderseite der Bühne oder neben den Verstärkern, um schnell Einsatzbereiche zu schaffen.

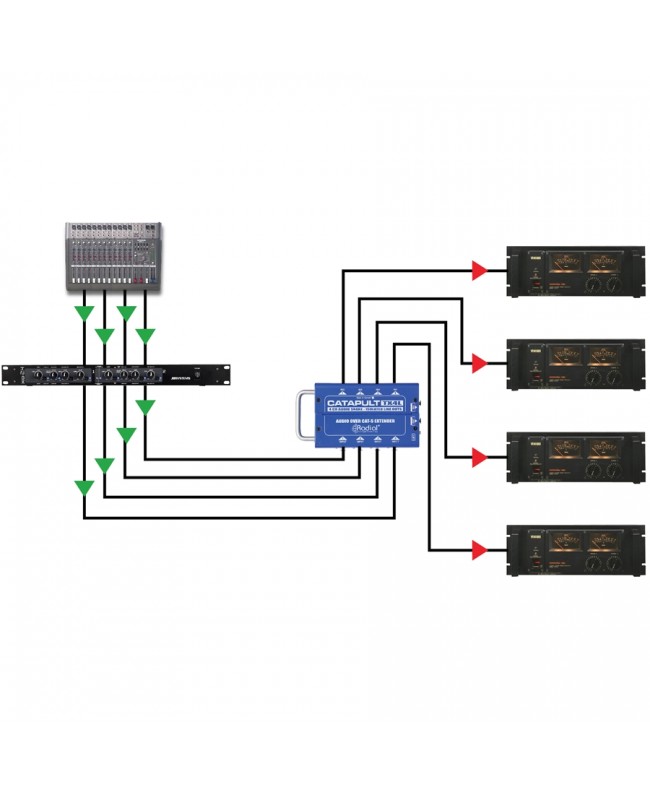

Verwendung von Catapult als Line-Isolator

Der Catapult RX4L ist der perfekte 4-Kanal-Leitungstrenner. Schließen Sie ihn einfach an ein beliebiges Line-Pegel-Audiogerät an, um Brummen und Rauschen zu eliminieren, das durch Masseschleifen verursacht wird.

Verwendung von Catapult zur Vernetzung von Audio

Verwenden Sie die bereits im Gebäude vorhandene Cat 5- oder Cat 6-Verkabelung, um Audio von Raum zu Raum durch die Wände zu vernetzen. XLR-Anschlüsse an beiden Enden machen es einfach.

Übertragen Sie vier AES-Signale auf einer Plattform mit Cat 5-Kabel.

Die 110-Ohm-AES-Signale können problemlos über Cat 5- und Cat 6-Ethernet-Kabel übertragen werden. Schließen Sie die vier XLR-Anschlüsse Catapult TX4 an, um acht Audiokanäle für Fernaufnahmen zu erhalten.
