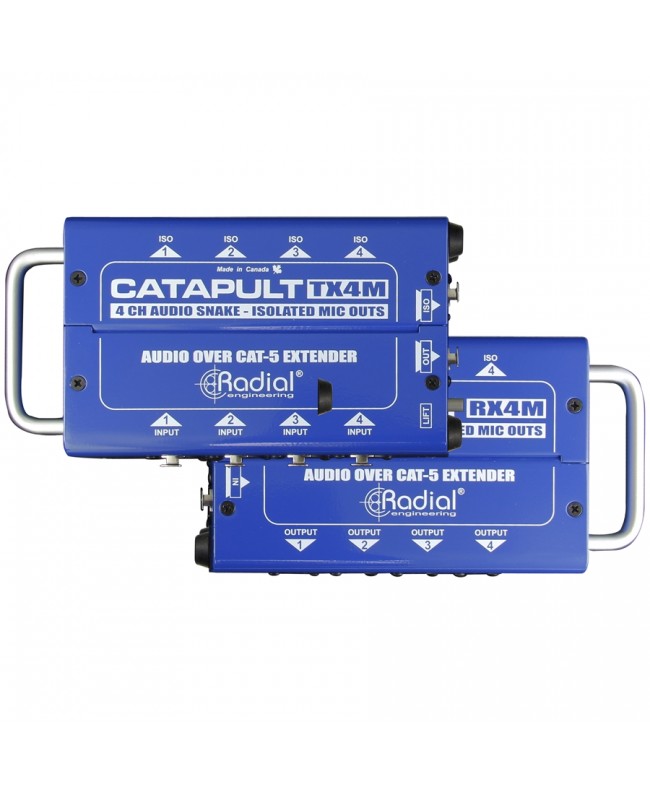

Radial Engineering Catapult RX4M

Das RX4M Catapult von RADIAL ENGINEERING ist ein Empfangsmodul mit 4 mikrofonisolierten XLR-M-Ausgängen (-40 ~ 0 dB) und 1 Satz XLR-M-Durchführungen. Es handelt sich im Grunde um eine 4-Kanal-Audioschlange, die analoge und digitale AES-Audiosignale über ein Standardkabel der Kategorie 5 oder 6 senden kann. Die weite Verfügbarkeit und die niedrigen Kosten dieser Verbindung ermöglichen den Einsatz für den Transport von symmetrischen Audiokanälen auf großen Bühnen und in Festinstallationen die Nutzung bestehender vorverkabelter Netzwerke, um verschiedene Räume miteinander zu verbinden.

Die wichtigsten Merkmale des RX4M Catapult

• Sendet analoge oder digitale AES-Audiosignale über Cat 5/6-Kabel
• Funktioniert innerhalb bestehender Netzwerke
• Möglichkeit der direkten Verkabelung oder der isolierten Signalaufteilung
• Überträgt vier AES-Signale (acht Audiokanäle)

Catapult ist in 6 Konfigurationen erhältlich und bietet eine Auswahl von 3 Eingangsmodulen und 3 Ausgangsmodulen. Jedes Eingangsmodul verfügt über 4 XLR-Eingänge, 4 XLR-Durchgänge sowie 2 Neutrik-Ethercon-Ausgänge zum Anschluss von Cat-5-Kabeln an das gewünschte Ausgangsmodul. Diese sind mit RJ45-Eingängen und -Durchführungen vom Typ Ethercon sowie zwei Sätzen von XLR-Ausgängen ausgestattet. Die Module können ohne Übertrager für die Übertragung von Sub-Snake- oder AES-Audiosignalen, mit Mikrofon-Isoliertransformatoren für die Signalaufteilung zwischen FOH, Monitor oder Aufnahmesystem sowie mit Line-Level-Isoliertransformatoren zur Eliminierung von Systemstörungen bestellt werden. Ein Ground-Lift-Schalter an jedem Anschluss ermöglicht den Anschluss des Ethernet-Kabels und eliminiert Rauschen und Brummen, die durch Erdschleifen verursacht werden. Wie alle Radial-Produkte ist auch Catapult dank seiner robusten 14-Gauge-Stahlkonstruktion und der Pulverbeschichtung, die es über Jahre hinweg wie neu aussehen lässt, ideal für den Einsatz auf Tourneen geeignet. Im Inneren wurde eine doppelseitige Leiterplatte verwendet, um die Anschlüsse und Transformatoren zu montieren, wobei die Lötstellen für maximale Haltbarkeit verdoppelt wurden.

Verwendung von ^CatapultTM

Verbindungen

Wie bei allen Audiosystemen ist es eine gute Idee, das Audiosystem auszuschalten oder die Systempegel auf Null zu setzen, bevor Sie Verbindungen herstellen. Dadurch wird verhindert, dass Anschluss- oder Schalttransienten empfindlichere Komponenten wie Hochtöner beschädigen.

Standardverwendung der TX4- und RX4-Module (nicht isoliert)

Um Catapult in seiner einfachsten Form zu verwenden, verbinden Sie TX4 und RX4 über ein Cat 5- oder Cat 6-Kabel miteinander. Um 48 V Phantomspeisung zur Versorgung von Kondensatormikrofonen oder aktiven Direktboxen zu übertragen, muss das Kabel abgeschirmt sein. Bei der Übertragung von Line-Pegel-Signalen ist eine Abschirmung aufgrund der Twisted-Pair-Konfiguration nicht erforderlich, aber abgeschirmte Kabel können dennoch nützlich sein, da sie weniger empfindlich gegenüber Störungen sind. Da verdrillte Kabelpaare in einem kompakten Mantel eng zusammengerollt sind, ist es sinnvoll, Signale mit ähnlichem Pegel auf demselben Kabel zu übertragen. Dadurch wird das Übersprechen von Signalen mit höherem Pegel (z. B. +4 dB Leitungspegel) auf Ausgangssignale mit niedrigerem Pegel (z. B. -30 dB Mikrofonpegel) reduziert. Die TX- und RX-Module verfügen über zwei Sätze von XLR-Anschlüssen für vielseitigere Verbindungen. Dies ist im Grunde ein einfaches Y-Kabel, das in bestimmten Situationen nützlich sein kann.

Verwendung der TX4M- und RX4M-Mikrofonpegelmodule

Diese Module werden verwendet, um ein Mikrofonsignal zwischen den beiden Mischern aufzuteilen. Obwohl Transformatoren sowohl im TX4M-Sendemodul als auch im RX4M-Empfangsmodul untergebracht werden können, werden sie in der Regel im Sendemodul untergebracht, da sie eine größere Flexibilität bieten.

So kann es beispielsweise bei einem Konzert vorkommen, dass Sie Ihr Mikrofonsignal auf der Bühne an einen Monitormischer auf der Bühne und gleichzeitig an einen entfernten FOH-Mischer senden müssen. Mit TX4M können Sie Ihre Mikrofone direkt an das FOH-Mischpult anschließen, so dass es Phantomspeisung bereitstellen kann, während die leistungsstarken Eclipse-Übertrager den Monitormischer isolieren, indem sie Erdschleifen verhindern.

Dasselbe TX4M-Modul kann auch verwendet werden, um Mikrofone zu isolieren, die ein separates Aufnahmesystem speisen. Transformatoren sind wirklich außergewöhnliche Geräte: Im Falle einer Sättigung bieten sie überraschende Hilfe.

Verwendung der isolierten Line-Level-Module TX4L und RX4L

Wie oben beschrieben, eliminieren Übertrager Rauschen. Diese Probleme treten häufig dann auf, wenn die beiden Anschlusspunkte weit voneinander entfernt sind. Die Signaltrennung ermöglicht den Durchgang von Audiosignalen und blockiert Streu-Gleichspannungen, die das System stören können. Line-Level-Isolatoren werden normalerweise im Empfängermodul (RX4L) des Systems untergebracht. Wenn Sie Catapult als Return-Snake für die Monitore oder von einer Frequenzweiche verwenden, können Sie viele Probleme vermeiden, indem Sie die Bühne vom Front-of-House (FOH) isolieren. Verbinden Sie einfach den Ausgang des Mischpults mit Catapult und die isolierten Ausgänge mit Verstärkerracks oder Aktivlautsprechern. Die Eclipse-Transformatoren im Inneren können bis zu 15 dB ohne Verzerrung verarbeiten. Die nicht isolierten Ausgänge können verwendet werden, um Signale an andere Geräte, wie z. B. einen Recorder, zu liefern.

Ground Lift

Jedes Catapult-Modul ist mit einem Ground-Lift-Schalter ausgestattet. Stellen Sie ihn auf inaktiv. Wenn Sie nach dem Anschluss Rauschen hören, versuchen Sie, den Ground-Lift-Schalter in einem der beiden Module (Senden/Empfangen) zu aktivieren. In der Regel ist es am besten, ihn am Ende des Sendevorgangs zu aktivieren, da dort in der Regel ein Mikrofonanschluss vorhanden ist, während am Ende des Empfangsvorgangs eine Verbindung zu einem elektronischen Gerät (Mischpult) besteht, das bereits über eine eigene Masse verfügt. Achtung: Das Aktivieren des Ground-Lift-Schalters deaktiviert automatisch die Phantomspeisung: Kondensatormikrofone oder aktive DI-Boxen funktionieren dann nicht.
