Radial Engineering DiNet Dan-RX2

Der DiNET DAN-RX 2 von RADIAL ENGINEERING ist ein Dante-Stereo-Endpunkt, der das digitale Signal des Netzwerks in ein analoges 24bit/96kHz-Signal mit über 100db Dynamik umwandelt. Die symmetrischen XLR-Ausgänge ermöglichen den Anschluss an Mischpulte, Verstärker oder Aktivlautsprecher, außerdem verfügt er über einen Kopfhörerausgang mit Pegelregler, der für das persönliche Monitoring nützlich ist.

Bemerkenswerte Merkmale

Radial DAN-RX 2 ist ein 24-bit / 96kHz 2-Kanal Digital-zu-Analog-Terminal, das es dem Benutzer ermöglicht, Audio aus einem Dante-Netzwerk zum Anschluss an professionelle Audiosysteme zu senden. Das von Audinate entwickelte Dante-Protokoll hat sich zum Standard für die digitale Audioverteilung im professionellen Audiobereich entwickelt. Unter Verwendung von Standard-Ethernet-Netzwerken können alle angeschlossenen Dante-Geräte mit sehr geringer Latenz miteinander kommunizieren und Audiosignale verwalten. DAN-RX 2 bietet eine einfache Möglichkeit, ein Stereosignal aus dem Dante-Netzwerk in ein analoges Audiosignal umzuwandeln, um es an einem beliebigen Ort abhören zu können, ohne dass zusätzliche Geräte benötigt werden.

DAN-RX 2 verfügt über XLR-Ausgänge für den Anschluss an symmetrische professionelle Audiogeräte wie Mikrofoneingänge an einem Mischpult oder direkt an einen Verstärker oder Aktivlautsprecher. Bei Live-Audio-Anwendungen kann der DAN-RX 2 verwendet werden, um Audiosignale zur Bühne zurückzuleiten oder um Audiosignale zu kleineren PA-Systemen oder Aufnahmegeräten zu leiten, die sich in abgelegenen Räumen eines Veranstaltungsortes befinden. Außerdem gibt es einen 3,5-mm-Kopfhörerausgang mit Pegelregler zur Überprüfung des Audiosignals vor dem Anschluss an das PA-System oder zum lokalen Abhören mit Kopfhörern, was bei Veranstaltungen nützlich ist, bei denen viele Personen mit persönlichen Abhörsystemen zuhören müssen.

Der DAN-RX 2 verfügt über 24-Bit/96-kHz-Analogwandler für eine hervorragende Audioqualität. Der Anschluss an das Dante-Netzwerk ist einfach: Verbinden Sie einfach die Ethernet-Buchse mit einem Standard Cat5e- oder Cat6-Kabel mit einem beliebigen vernetzten Audiosystem. Der DAN-RX 2 kann über Power-over-Ethernet (PoE) mit Strom versorgt werden, ein Adapter für den Fall, dass PoE nicht verfügbar ist, ist ebenfalls im Lieferumfang enthalten. Nach dem Anschluss erscheint der DAN-RX 2 als 2-Kanal-Ausgabegerät in der Dante-Controller-Software und auf anderen Dante-Netzwerk-fähigen Geräten. DAN-RX 2 ist der einfachste Weg, ein Stereosignal von Dante in ein analoges Signal umzuwandeln.

Audinate ist eine eingetragene Marke von Audinate Pty Ltd.

Dante ist ein Warenzeichen von Audinate Pty Ltd.

DiNET DAN-RX 2 Verwendung und Anwendungen

Verwendung des DAN-RX 2 zum Anschluss an ein kleines PA-System

Schema zum Senden eines Stereosignals an kleine PA-Systeme in überfüllten Umgebungen oder an abgelegene Räume innerhalb eines Veranstaltungsortes.

Verwendung des DAN-RX 2 für die Verteilung im Presseraum

Aufnahmesysteme befinden sich oft in Räumen, die von der Pressekonferenz entfernt sind. DAN-RX 2 bietet eine einfache Möglichkeit, Audiosignale in diese Räume zu senden und direkt an ein Aufnahmegerät oder sogar an eine Pres-Box anzuschließen.

Verwendung von DAN-RX 2 für die persönliche Überwachung

Der spezielle Kopfhörerausgang des DAN-RX 2 ermöglicht die Verwendung als persönliches Abhörsystem. Der Tontechniker kann einen individuellen Mix für Musiker, Produzenten oder andere Mitarbeiter erstellen, die ein Signal an einem beliebigen Ort im Netzwerk abhören müssen.

Das Radial DiNET DAN-RX 2 ist so konzipiert, dass es sich nahtlos in bestehende Dante-Geräte integrieren lässt. Grundlegende Einstellungen und Anschlüsse werden im Folgenden beschrieben.

Kurzanleitung

Stellen Sie vor dem Herstellen von Verbindungen immer sicher, dass Verstärker oder Lautsprecher ausgeschaltet sind, um empfindliche Komponenten vor Transienten zu schützen, die beim Ein- und Ausschalten von Komponenten auftreten können.

Einschalten des DAN-RX 2

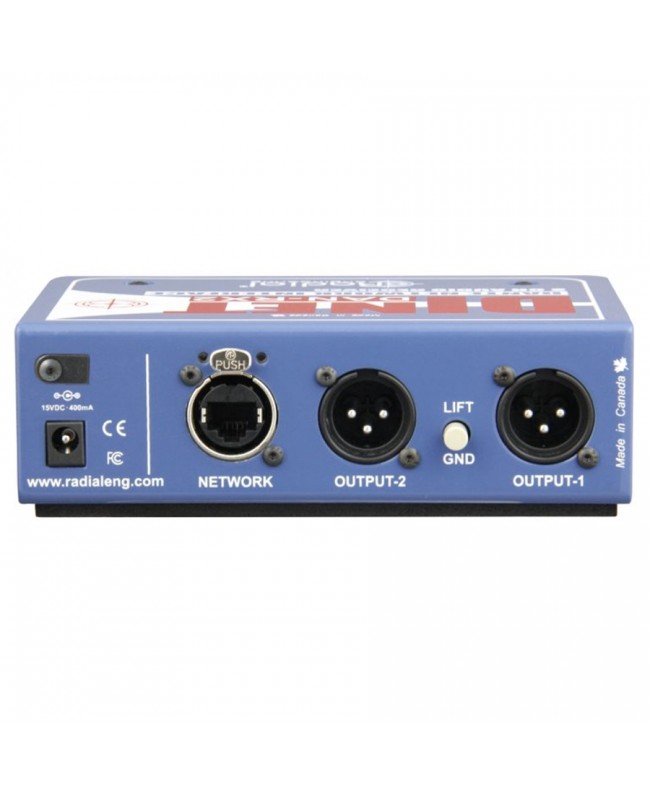

Anschlüsse

Zwei Standard-XLR-Kabel mit niedriger Impedanz von den Ausgängen LINKS und RECHTS an die Eingänge der Beschallungsanlage oder des Aufnahmegeräts anschließen. Diese XLR-Ausgänge entsprechen dem AES-Standard und sind symmetrisch, so dass Kabel mit einer Länge von bis zu 100 Metern rauschfrei angeschlossen werden können, und eignen sich für den Anschluss des DAN-RX 2 an Mischpulte, Vorverstärker und Leistungsverstärker. Der Signalpegel an diesen Ausgängen wird von der Audio-Wiedergabequelle gesteuert.

Audioverbindungen für PA-Systeme oder Aufnahmesysteme mit symmetrischen Kabeln bis zu 100 Metern.

WICHTIGER HINWEIS: Der DAN-RX 2 benötigt keine Phantomspeisung. Der DAN-RX 2 ist mit Sperrkondensatoren ausgestattet, um Schäden durch Gleichspannung zu verhindern. Um jedoch optimale Ergebnisse zu erzielen, sollte die Phantomspeisung ausgeschaltet werden, wenn das Gerät an den Mikrofoneingang eines Mischpults angeschlossen wird.

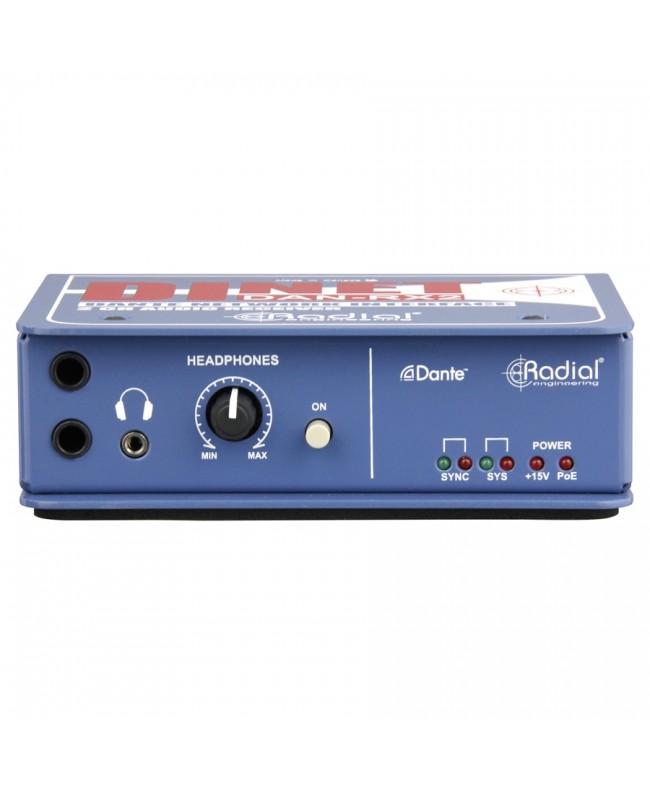

Verwendung des Kopfhörerverstärkers

Der DAN-RX 2 verfügt über einen eigenen Stereo-Kopfhörerausgang. Der 3,5-mm-Ausgang (⅛) ist für die Verwendung mit Ohrhörern oder Standard-TRS-Stereokopfhörern vorgesehen, die mit Spitze = links, Ring = rechts und Hülse = Masse verdrahtet sind. Der Lautstärkeregler am DAN-RX 2 wirkt sich nur auf den Kopfhörerausgang aus, da er zum Abhören oder zur Einstellung des Pegels der XLR-Ausgänge vorgesehen ist.

Achtung! Der DAN-RX 2 ist für den professionellen Einsatz konzipiert. Der Kopfhörerverstärker ist sehr leistungsstark und kann hohe Schallpegel entwickeln, die Ihr Gehör schädigen können. Vergewissern Sie sich, dass der Lautstärkeregler beim Anschließen des Kopfhörers auf Minimum (ganz gegen den Uhrzeigersinn) eingestellt ist, und erhöhen Sie den Pegel langsam, bis eine zufriedenstellende Lautstärke erreicht ist. Wenn kein Signal vorhanden ist, stellen Sie sicher, dass der Ton über die Dante-Controller-Software an das Gerät gesendet wird.

Nicht alle Kopfhörer sind gleich! Beginnen Sie immer mit einer geringen Lautstärke, wenn Sie die Kopfhörer aktivieren. Obwohl der DAN-RX 2 für den Betrieb mit Kopfhörern unterschiedlicher Impedanz ausgelegt ist, kann sich der Lautstärkepegel von Kopfhörer zu Kopfhörer drastisch ändern.

Warnung für die Verwendung von Kopfhörern: Sehr leistungsstarker Verstärker

Wie bei allen Produkten, die hohe Schalldruckpegel (SPL) erzeugen können, muss der Benutzer sehr vorsichtig sein, um Gehörschäden durch längere Einwirkung zu vermeiden. Dies ist bei Kopfhörern besonders wichtig, da längeres Hören bei hohen Schalldruckpegeln Tinnitus verursachen und zu teilweisem oder vollständigem Hörverlust führen kann. Beachten Sie die empfohlenen Expositionsgrenzwerte in Ihrem Zuständigkeitsbereich und halten Sie diese strikt ein. Der Benutzer nimmt zur Kenntnis, dass Radial Engineering Ltd. nicht für gesundheitliche Auswirkungen verantwortlich ist, die sich aus der Verwendung dieses Produkts ergeben, und dass er die volle Verantwortung für die sichere und ordnungsgemäße Verwendung dieses Produkts trägt. Weitere Einzelheiten entnehmen Sie bitte der eingeschränkten Garantie von Radial.
