Korg MS-20 MINI SYNTH ANALOGICO MONOFONICO

Korg bietet die analoge Synthese des MS-20 in einem kompakten Format an: gleiche Schaltung, gleicher Filter, wirklich analog, mit zusätzlichem MIDI-Eingang und USB.

Für alle, die auf der Suche nach einem echten analogen Synthesizer sind, stellt der Korg MS-20 mini die Essenz der semi-modularen Klangsynthese in einem kompakten Format dar, das bequem auf unseren Pulten oder Konsolen platziert werden kann. Ein perfektes Instrument für alle, die neben dem typischen analogen Sound auch in die Welt der modularen Synthese eintauchen wollen, dank einer speziellen Sektion, die es dem Benutzer ermöglicht, die Verbindung zwischen den Schaltkreisen mit Hilfe von Patches zu verändern. Ein unentbehrliches Werkzeug für die Ausbildung im Bereich der Klangsynthese.

Der KorgMS-20 mini ist eine perfekte Nachbildung des MS-20. Das Entwicklungsteam wurde von denselben Ingenieuren geleitet, die 1978 das Originalmodell herstellten, mit dem Ziel, die gleiche Schaltung nachzubauen. Die Synthesestruktur ist die gleiche wie die des Originalinstruments. Der MS-20 mini verfügt über zwei Oszillatoren mit Ringmodulation, Hüllkurvenerzeugung, Hold und Delay. Der VCA wurde so optimiert, dass er weniger Rauschen erzeugt als das Original, ohne jedoch seine Grundstruktur zu verändern. Eines der wichtigsten Unterscheidungsmerkmale des MS-20 waren die leistungsstarken resonanten Hoch- und Tiefpassfilter. Durch die Maximierung der Resonanz wurde eine Selbstoszillation des Filters erzeugt, die eine echte Besonderheit darstellte, eine drastische Veränderung des Klangs, der von vielen als ''unnachahmlich'' bezeichnet wurde. Das gleiche System wurde auch in den anderen analogen Synthesizern verwendet, die heute im Korg-Katalog zu finden sind: Monotron und Monotribe. Auf halber Strecke seines Produktionszyklus änderte der MS-20 die Filterschaltung: Der MS-20 mini implementiert den ersten Filter des Originalmodells, der von vielen aufgrund seines charakteristischen Eingriffs als der beste angesehen wird. Eine weitere Stärke des monophonen Analogsynthesizers von Korg war seinerzeit der Eingang für die Verarbeitung externer Signale (ESP). Damit konnte - und kann auch beim neuen Mini-Modell - die Tonhöhe und Lautstärke einer externen Audioquelle zur Steuerung der Synthese-Engine verwendet werden. Dank der integrierten Patchbay auf der rechten Seite des Panels ist es möglich, die verschiedenen Module miteinander zu verbinden, um komplexere Klänge zu erzeugen. Die klanglichen Möglichkeiten sind der Phantasie des Anwenders überlassen, da verschiedene Kombinationen von Modulation In/Out-Triggern, Sample & Hold und Rauschgenerator eine unüberschaubare Vielfalt an Sounds hervorbringen können. Dank der Beschriftung des Patchbay-Bedienfeldes sind diese Vorgänge auch für unerfahrene Benutzer leicht zu bewerkstelligen.

Der MS-20 mini verfügt über einen traditionellen DIN-MIDI-Eingang und einen USB-MIDI-Anschluss, über den nur Noten gesendet und empfangen werden können (keine Anschlagstärke, kein Controller). Daher können Sie das mini-MS-20 mit anderen MIDI-Keyboards oder von Ihrem Computer aus spielen. Gleichzeitig können Sie auf Ihrem Computer installierte Software-Instrumente über die Tastatur des Instruments spielen. Die Bemühungen um eine genaue Reproduktion des Originals beschränkten sich nicht nur auf das Produkt. Auch die Verpackung entspricht dem damaligen Vorbild in Perfektion, einschließlich des originalen Produkthandbuchs mit Einstellanweisungen.

Die Stärken des Korg MS-20 mini:

• Akribische Nachbildung des Originals und #x27;Ms-20
• Entworfen von denselben Ingenieuren wie im Jahr 1978
• 14% kleinere Größe
• Aufbau: 2VCO/2VCA/2VCF/2EG/1LFO
• Selbst-oszillierende Hoch- und Tiefpassfilter
• Externe Signalverarbeitung (ESP)
• Flexibles Patching-System
• MIDI In und USB I/O Anschlüsse (nur Noten, keine Anschlagsdynamik und Regler)
• Perfekte Nachbildung: von der Schaltung über das Gehäuse bis hin zum Handbuch

Der 1978 auf den Markt gebrachte monophone Synthesizer Korg MS-20 ist bis heute einer der begehrtesten und beliebtesten analogen Synthesizer, dank seines vollen und kraftvollen Klangs, seines ikonischen analogen Filters und der extremen Vielseitigkeit, die seine Patching-Optionen bieten. Fast 400.000 Menschen haben den unverwechselbaren Sound des MS-20 in seiner Originalversion, in der virtuellen Version für PC und MAC und als iPad-App (iMS-20) schätzen und nutzen gelernt. Diese neue Version wurde von denselben Ingenieuren entwickelt, die auch an der Entwicklung des MS-20 beteiligt waren. Sie verfügt über die gleiche Schaltung und ein attraktives Design, wobei die Größe des Instruments um etwa 14 % reduziert wurde. Das MS-20 mini bringt den authentischen analogen Sound zurück in die Hände der Musiker, DJs und Produzenten von heute.

Feedback von den Entwicklern des Korg MS-20 mini

Fünfzig Jahre nach der Gründung von Korg sind wir zurückgekehrt, um einen analogen Synthesizer in die Hände zu nehmen. Besonderes Augenmerk haben wir dabei auf die präzise und kontinuierliche Steuerung der Parameter gelegt, wie es die analoge Synthese erfordert. Die gleiche Aufmerksamkeit widmeten wir der Reproduktion der Originalspezifikationen des MS-20. Die analoge Schaltung, die wir vor 35 Jahren entwickelt haben, erzeugt nach wie vor einen unnachahmlichen, kraftvollen Klang über den gesamten Frequenzbereich, von den tiefsten bis zu den höchsten Frequenzen. Wir laden Sie ein, dieses Instrument selbst auszuprobieren, um dieses Klangerlebnis aus erster Hand zu genießen.

Präzise Nachbildung der Original MS-20 Schaltung

Das Korg MS20 mini ist eine perfekte Replik des MS20. Das Entwicklungsteam wurde von den gleichen Ingenieuren wie beim Originalmodell geleitet, mit dem Ziel, die gleiche Schaltung nachzubauen und mit akribischen Vergleichen die Verwendung möglicher Ersatzkomponenten für die heute nicht mehr auf dem Markt erhältlichen zu bewerten. Die Synthesestruktur ist die gleiche. Der MS20mini verfügt über zwei Oszillatoren mit Ringmodulation, Hüllkurvengenerator, Hold und Delay. Der VCA wurde so optimiert, dass er weniger Rauschen erzeugt als das ursprüngliche Modell, ohne jedoch seine Grundstruktur zu verändern. Eines der wichtigsten Unterscheidungsmerkmale des MS-20 waren die leistungsstarken resonanten Hoch- und Tiefpassfilter. Durch die Maximierung der Resonanz wurde eine Selbstoszillation des Filters erzeugt, die eine echte Besonderheit darstellte, eine drastische Veränderung des Klangs, den viele als unnachahmlich bezeichneten. Das gleiche System wurde auch in den anderen analogen Synthesizern verwendet, die heute zum Korg-Katalog gehören: Monotron und Monotribe. Auf halber Strecke seines Produktionszyklus änderte der MS-20 die Filterschaltung: Der MS-20 mini verwendet den ersten Filter des Originalmodells, der von vielen als der beste angesehen wurde. Eine weitere Stärke des monophonen Analogsynthesizers von Korg war damals der Eingang für die Verarbeitung externer Signale (ESP). Dies ermöglichte und ermöglicht auch beim neuen Mini-Modell die Verwendung von Tonhöhe und Lautstärke einer externen Audioquelle zur Steuerung der Synthese-Engine. So können Sie beispielsweise eine E-Gitarre an den Eingang anschließen und den MS-20 mini als Gitarrensynthesizer verwenden oder ein Mikrofon anschließen und Ihre Stimme zur Erzeugung von Melodien nutzen. Dank der integrierten Patchbay auf der rechten Seite des Bedienfelds können Sie die verschiedenen Module miteinander verbinden, um komplexere Klänge zu erzeugen. Die klanglichen Möglichkeiten sind der Phantasie des Anwenders überlassen, da verschiedene Kombinationen von Modulation In/Out-Triggern, Sample & Hold und Rauschgenerator eine unschätzbare Vielfalt an Klängen hervorbringen können. Dank des Siebdrucks auf dem Patchbay-Panel sind diese Operationen auch für unerfahrene Anwender leicht zu bewerkstelligen.

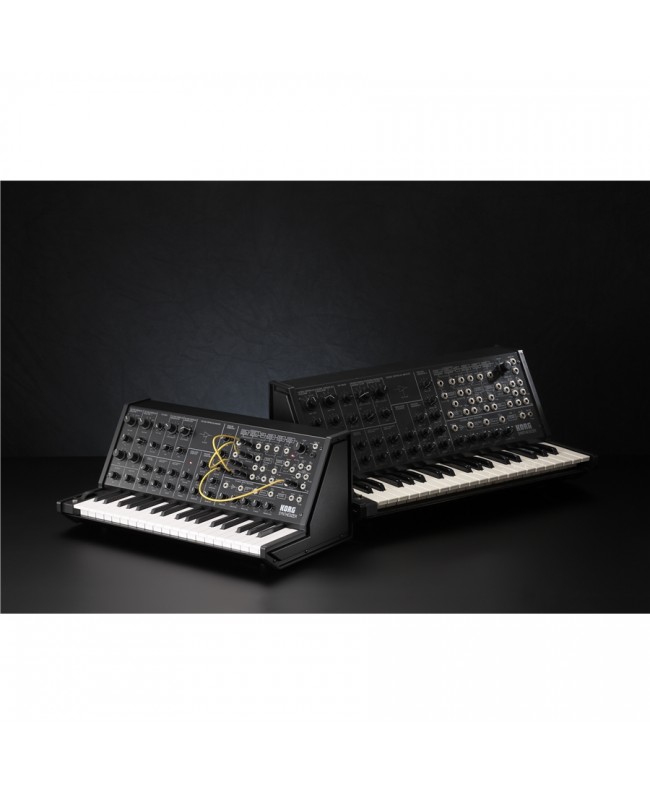

Perfekte Reproduktion des MS20 bei kompakten Abmessungen

Das Konzept hinter dem MS-20 Design basiert auf einer Reproduktion des Layouts der teuren modularen Synthesizer der damaligen Zeit, die überarbeitet wurden, um ein erschwinglicheres und benutzerfreundlicheres Produkt in die Hände der Anwender zu bringen. Um den aktuellen Marktanforderungen gerecht zu werden, wurde der MS-20 mini verkleinert und benötigt nur noch 86 % der Grundfläche seines Vorgängers. Trotz der geringen Größe wurde akribisch daran gearbeitet, die Knöpfe und das Bedienfeld des Instruments perfekt zu reproduzieren. Die Patch-Anschlüsse, die jetzt als Miniklinkenbuchsen ausgeführt sind (nicht mehr als ¼-Klinkenbuchsen), und die Tastatur wurden modifiziert. Diese wurde ad hoc umgestaltet, wodurch etwa 14 % der Größe des Originalmodells eingespart wurden.

Nachbildung des Korg MS20 in jedem Detail des Originals

Die Bemühungen um eine genaue Nachbildung des Originals beschränkten sich nicht nur auf das Produkt. Sogar die Verpackung entspricht perfekt der damaligen Zeit, einschließlich des originalen Produkthandbuchs mit seinen Einstellanweisungen (die Presets von damals...).

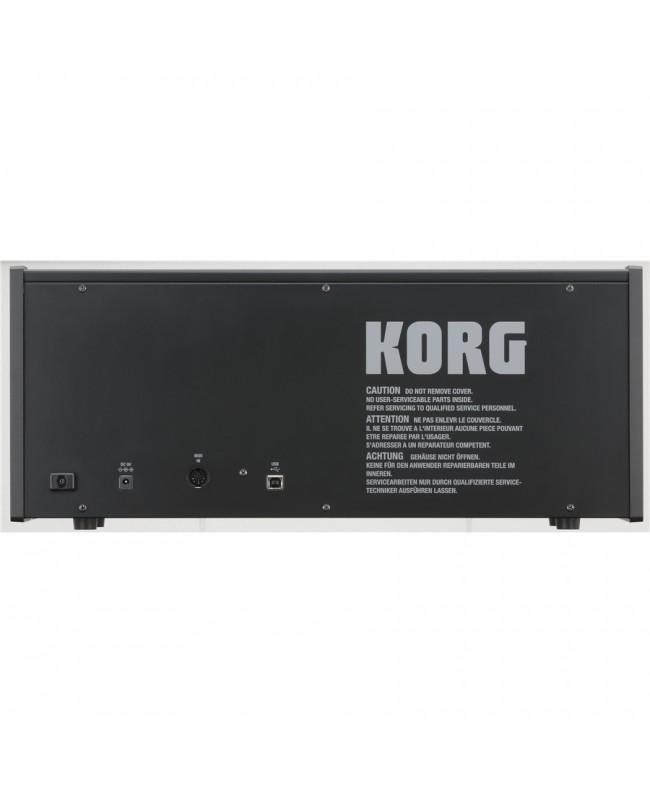

MIDI IN und USB-Anschlüsse des Korg MS20-mini

Der MS-20 mini verfügt über einen traditionellen MIDI-Eingang im DIN-Format und einen USB-Anschluss für das Senden und Empfangen von reinen MIDI-Noten (keine Velocity, kein Controller). Daher können Sie das mini-MS-20 mit anderen MIDI-Keyboards oder von Ihrem Computer aus spielen. Gleichzeitig können Sie die auf Ihrem Computer installierten Software-Instrumente über die Tastatur des Instruments spielen.

Bedienelemente

Tastatur: 37 Noten (3 Oktaven von C bis C), speziell entwickelte Minitaste
Spannungsgesteuerter Oszillator1 (VCO 1):
Skala: 32', 16', 8', 4' (6 Oktaven, +cent, -cent)
Wellenformwahlschalter: Dreieck, Sägezahn, PW-Quadrat, Weißes Rauschen (4 Modi)
Impulsbreiteneinstellung: 1:1 - 1:unendlich
Spannungsgesteuerter Oszillator2 (VCO 2)
Skala: 16', 8', 4', 2' (6 Oktaven, +cent, -cent)
Wellenformwahlschalter: Sägezahn, Rechteck, Impuls, Ringmodulator (4 Modi)
Tonhöhensteuerung (+- 1 Oktave)
VCO-Master-Steuerung: Master-Tune (+- 100cent)
Portamento (max. 10s)
Intensität der Frequenzmodulation durch MG/T.EXT (-5V - +5V)
Intensität der Frequenzmodulation durch EG1/EXT (-5V - 0V)
VCO-Mischer:
Lautstärkeregler von VCO 1
Lautstärkeregler für VCO 2 Pegel
Spannungsgesteuerter Hochpassfilter (VCF HPF):
Cutoff-Frequenz (50Hz -15.000Hz)
Spitzenwert (flach - selbst OSC)
Intensität der Cutoff-Modulation vonMG/T.EXT (-5V -+5V)
Intensität der Cutoff-Modulation vonEG2/EXT (-5V -+5V)
Spannungsgesteuerter Tiefpassfilter (VCF LPF):
Cutoff-Frequenz (50Hz -15.000Hz)
Spitzenwert (flach -self OSC)
Cutoff Modulationsintensität vonMG/T.EXT (-5V -+5V)
Intensität der Cutoff-Modulation vonEG2/EXT (-5V -+5V)
Hüllkurvengenerator1:
Verzögerung(10sec)
Einschwingen(10sec)
Freigabe(10sec)
Hüllkurvengenerator2:
Halten (20sec)
Einschwingen (10sec)
Abklingen (10sec)
Halten (0V -5V)
Freigabe (10sec)
LFO-Modulationsgenerator:
Wellenform (steigender und fallender Sägezahn, Dreieck, breiter Pfeilimpuls, Rechteck)
Frequenz (0,1Hz -20Hz)
Manuelle Bedienelemente:
Steuerrad (Mittelklick)
Momentanschalter - GND
Netzschalter und Lautstärke: Lautstärke
LED-Anzeigen: KBD-Trigger, Intensität des Modulationsgenerators, Strom ein
Externer Signalprozessor (ESP)

1. Regelbereich:

Eingangssignalpegel

Untere Grenzfrequenz (50Hz - 2.500Hz)

Hohe Grenzfrequenz (100Hz - 5.000Hz)

CV-Einstellung

Threshold-Pegel

2. Eingang und Ausgang

Externer Signaleingang

Ausgangsstufe

Bandpassfilter-Ausgang

CV-Ausgang (0 -+8,4V)

ENV-Ausgang (0 -+5V)

Trigger-Ausgang (+5V--GND)

3. Anzeigen (LED): Peak und Trigger

PanelPatch

1. Tastatur:

Ausgang zur Steuerung der Tastaturspannung (exponentiell, 0 bis +8V)

Tastatur-Trigger-Ausgang (+5V--GND)

VCO-1 + VCO-2 Spannungssteuereingang (0 bis +8V; linear)

VCO-2-Spannungssteuerung (0 - +8V; linear)

2. VCO:VCO-1 + VCO-2 Frequenzsteuerungseingang (OCT/V) (-5V -+5V)
3. VCF:

Eingang für externe Signale (3Vp-p max.)

Steuereingang für die Grenzfrequenz des externen Hochpassfilters (2OCT/V) (-5V -+5V)

Steuereingang für die Cutoff-Frequenz des externen Tiefpassfilters (2OCT/V) (-5V -+5V)

4. VCO + VCF: Eingang für die gesamte externe Modulation (T.EXT) (-5V - +5V)
5. VCA: Externer Eingang zur Steuerung der Anfangsverstärkung (0 -+5V)
6. EG:

EG 1 Hüllkurvensignal normaler Ausgang (-5V -0V)

EG 1 Hüllkurvensignal Rückwärtsausgang (+5V -0V)

EG 1 + EG 2 Trigger-Eingang (--GND)

EG 1 Trigger-Eingang (--GND)

EG 2 Hüllkurvensignal rückwärts Ausgang (+5V -0V)

7. MG:

Dreieck-Ausgang (Positiver Sägezahn -Dreieck -Negativer Sägezahn) (5Vp-p)

Rechteck-Ausgang (Breiter Impuls - Rechteck - Schmaler Impuls) (0 - +5V)

8. Rauschgenerator:

Rosa Rauschausgang (5Vp-p)

Ausgang für weißes Rauschen (5 Vs-s)

9. Abtasten und Halten:

Takt-Trigger-Eingang (--GND)

Abtastsignaleingang (5Vp-p max.)

S/H-Ausgang (5Vp-p max.)

10. Modulation VCA:

Steuerspannungseingang (0 -+5V)

Signaleingang (-5V -+5V)

Signalausgang (-5V -+5V)

11. Manuelle Steuerung:

Steuerradausgang (-5V<--0V-->+5V)

Tasterausgang (--GND)

Audioausgang: 1/8-Minibuchse, Impedanz 3,5k Ω (2Vp-p)

Kopfhörerausgang: 1/8-Minibuchse, Impedanz 33 Ω (48mW)

USB/MIDI: USB-Anschluss Typ B zum Senden und Empfangen von MIDI-Noten

MIDI IN DIN-Format (empfängt nur Notenmeldungen)

Stromversorgung/Verbrauch: DC9V; 9W

Abmessungen und Gewicht: 493x257x208 mm, 4,8 kg

Mitgeliefertes Zubehör: e 10 Patch Cord
