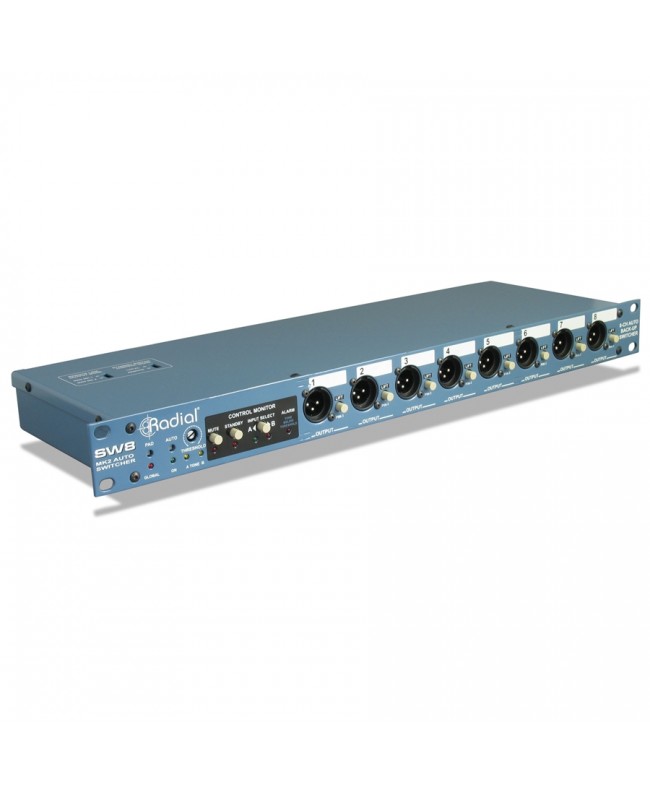

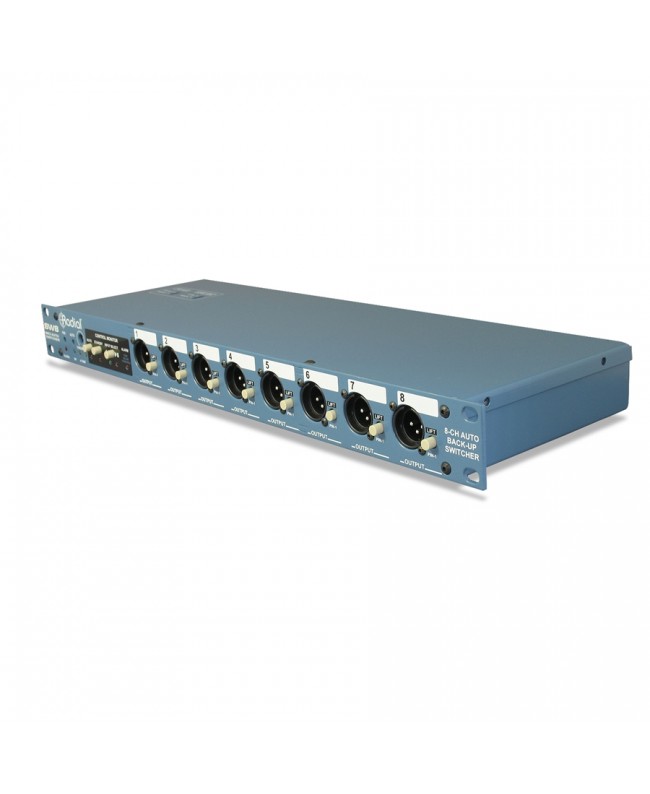

Radial Engineering SW8

Moderates" Szenario

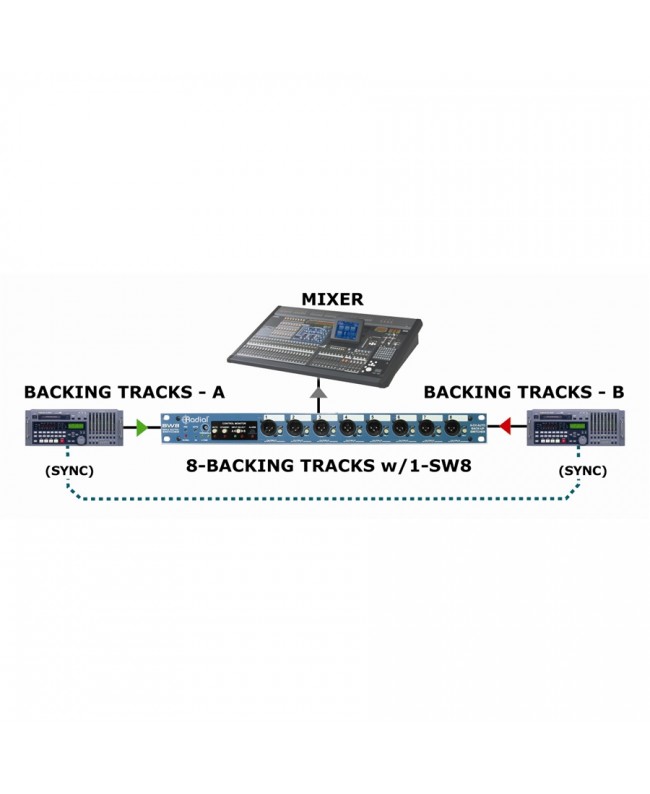

In diesem Szenario werden 16 Bässe in Stereo-Subgruppen gemischt. Dies ist die gängigste Art, Backing Tracks abzuspielen: Die Musiker machen die Hauptarbeit und die Playback-Maschinen sind nur ein zusätzliches Sahnehäubchen. In diesen Systemen finden Sie links und rechts zusätzliche Drums, Percussion und Rhythmen, Keyboards und Orchestrierung, Gitarren und Backing Vocals und oft auch alle Gesangseffekte.

SW8: VERWENDUNG und ANWENDUNGEN

Anschlüsse

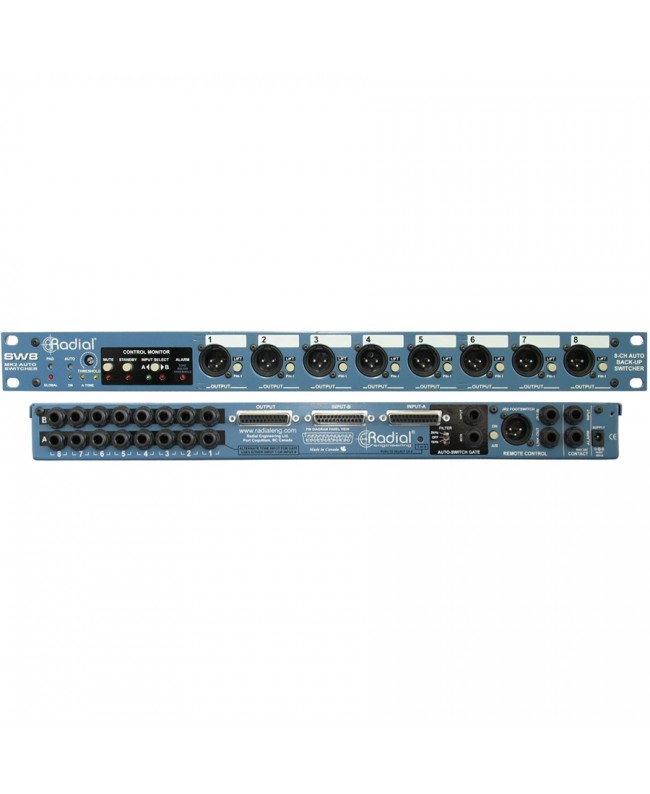

Prüfen Sie vor dem Anschließen immer, dass die Audiopegel am PA-System auf Null stehen, um zu verhindern, dass Einschalt- oder Anschlusstransienten empfindlichere Komponenten wie Hochtöner beschädigen. Der SW8 verfügt über keinen Netzschalter. Schließen Sie einfach das 15-VDC-Netzteil an, und das Gerät schaltet sich automatisch ein. Sobald das Gerät angeschlossen ist, leuchtet eine der LEDs A oder B auf der Vorderseite auf, je nach der letzten Verwendung von SW8. Eine praktische Kabelführung sorgt für den Halt des Kabels. Die meisten Backing-Track-Systeme verwenden zwei identische Mehrspur-Wiedergabesysteme, die entweder symmetrische oder unsymmetrische Signale erzeugen. Um mit beiden Typen zurechtzukommen, ist SW8 mit 25-poligen D-Sub-Eingangsanschlüssen auf der Rückseite oder zwei Sätzen von 8 ¼ TRS-Eingangsanschlüssen auf der Rückseite ausgestattet. Die 8 D-Sub-Kanäle sind nach dem ProTools/Tascam-Standard beschaltet, während die TRS-Anschlüsse der Konvention mit Spitze (+), Ring (-) und Masse (Sleeve/Ground) folgen. Unsymmetrische ¼-Kabel können als Quellen verwendet werden. Der SW8 verfügt über zwei Ausgänge: Die D-Subs auf der Rückseite sind "straight wire" und werden typischerweise für den Anschluss an ein professionelles +4dB symmetrisches Line-Level-Gerät verwendet. Die XLR-Buchsen auf der Vorderseite sind als Direktboxen mit acht Eclipse-Übertragern ausgelegt, die die Ausgänge isolieren und ein Signal mit niedrigerem Mikrofonpegel erzeugen. Diese werden normalerweise auf der Bühne verwendet, um den Ausgang des SW8 an ein Snake-System und einen Mikrofonsplitter zu senden. Für zusätzlichen Komfort können Sie den SW8 umkehren und den Isolationstransformator im Signalweg zum D-Sub-Ausgang neu zuordnen, indem Sie einfach ein Jumperkabel umstecken.

Verbindungen prüfen

Vergewissern Sie sich, dass Sie sich im manuellen Modus befinden, wobei der AUTO-Schalter in der Position OUT steht und die LED aus ist. Vergewissern Sie sich, dass der JR-2-Fernbedienungsschalter auf OFF steht (Position OUT). Testen Sie das Audiosystem immer bei niedriger Lautstärke. Testen Sie die Anschlüsse, indem Sie ein Signal über den Eingang A abspielen. Wenn das Audiosignal durchgelassen wird, löst die LED unterhalb des Schwellenwerts den A-B-Schalter an der Vorderseite aus, wodurch das Eingang-A-Set deaktiviert und das Eingang-B-Set aktiviert wird. Aktivieren Sie das zweite Abspielgerät. Wenn Sie die transformatorisolierte Ausgangsoption verwenden möchten, können Sie ein globales Pad von -20 dB verwenden. Dies wird im Allgemeinen verwendet, wenn die Audioquelle ein Gerät mit Line-Pegel ist. Wenn bei der Wiedergabe Verzerrungen auftreten, kann dies auf eine Überlastung des Transformators zurückzuführen sein. Drücken Sie einfach den Pad-Schalter, um die Eingangsempfindlichkeit zu verringern.

Umschaltoptionen

Es gibt mehrere Möglichkeiten, den SW8 zu schalten: manuelles Schalten über den Wahlschalter an der Vorderseite, ferngesteuertes Schalten mit einem speziellen Fußschalter oder einem Standard-Latching-Schalter oder automatisches Schalten über den integrierten Anschluss.

A-B-Schalter an der Frontplatte

Der AB-Schalter an der Frontplatte kann wie oben beschrieben verwendet werden. Diese Methode wird bei der Systemanpassung und zum Testen verwendet. Es ist die einfachste Form des Umschaltens, da sie bequem von vorne zugänglich ist.

Kontaktschluss mit Fernsteuerung

Sie können SW8 aus der Ferne schalten, indem Sie einfach die Spitze und die Masse des Türkontaktverschlusses kurzschließen. Diese ¼-Buchse kann auch über ein Standard-Kontaktpedal geschaltet werden, das üblicherweise zum Wechseln von Kanälen oder zur Aktivierung von Effekten bei Gitarrenverstärkern verwendet wird. Sie können SW8 mit dem Radial JR-2 fernschalten, einem Pedal mit zwei Funktionen, mit dem Sie die A~B-Funktion fernsteuern oder SW8 in den Standby-Modus versetzen können. Der Vorteil des JR2 sind die LED-Statusanzeigen. Verwenden Sie den JR2 ON-Schalter, um das Gerät zu aktivieren.

Automatische Steuerung über Gate-Signal

Es ist auch möglich, SW8 für die automatische Umschaltung über das interne Gate einzustellen. Dazu nehmen Sie einen konstanten 1-kHz-Ton auf dem primären Recorder entweder auf Kanal 1 oder 8 auf. SW8 extrahiert den Ton aus der Spur, je nachdem, wie Sie den Quellenwahlschalter ALT eingestellt haben. Es ist auch möglich, eine Spur abzutrennen und sie direkt in den speziellen Gate-Eingang des Auto-Switchers einzufügen. Aktivieren Sie die Auto-Switching-Schaltung, indem Sie den Schalter auf der Frontplatte loslassen. Die LED-Anzeige leuchtet auf. Nach dem Einschalten schaltet SW8 automatisch um, sobald der Eingangssignalpegel in der Auto-Switch-Schaltung unter einen vorgegebenen Pegel fällt. Dieser Pegel wird mit dem Threshold-Regler auf der Frontplatte eingestellt. Der Threshold-Regler ist versenkt und schwer zugänglich: Einmal eingestellt, kann er nicht versehentlich verändert werden. Stellen Sie das Gate auf 12 Uhr und aktivieren Sie das primäre Abspielgerät. Testen Sie die Gate-Funktion, indem Sie den Schwellenwert verringern, indem Sie den Regler im Uhrzeigersinn drehen.

Verwendung von SMPTE als Audio

Bei Konfigurationen, die alle Wiedergabekanäle nutzen, kann ein SMPTE-Timecode-Signal als Audioquelle verwendet werden, indem der Gate-Eingang des Auto-Switch gespeist und der 3-Positionen-Filter wie gewünscht eingestellt wird. Der Filter wird zur Anpassung des digitalen Zeitcodes verwendet, um ein stabileres Signal zu erzeugen.

Verwendung der Standby-Funktion

Im Auto-Switch-Modus führt das Anhalten des Haupt-Recorders (A) unweigerlich zum Stoppen des abspielenden Drone-Tracks. Dadurch werden die Eingänge von SW8 umgeschaltet, sobald die Drone-Spur verschwindet. Obwohl dies auf den ersten Blick kein großes Problem zu sein scheint, wird es zu einem solchen, wenn der Künstler beschließt, die Tracks anzuhalten und damit eine abrupte Änderung der Performance erzwingt. Der Standby-Schalter dient dazu, das Gate und den Eingang in Position A zu halten. Sobald Sie bereit sind, aktivieren Sie das Wiedergabesystem und schalten dann den Standby-Modus aus. Dadurch wird das Gate für den normalen Betrieb freigegeben. Durch den optionalen Anschluss an einen Radial JR2 können Sie die Standby-Funktion aus der Ferne aktivieren oder deaktivieren.

Verwendung der Mute-Funktion

Bei vielen Sendungen muss die Trackwiedergabe für Änderungen in letzter Minute vorbereitet werden. Das bedeutet, dass der Playback-Techniker nach Titeln suchen, sie anhören und vorbereiten muss, damit sie bei Bedarf zur Verfügung stehen. Um dies zu erleichtern, verfügt der SW8 über eine Mute-Funktion, die, wenn sie ausgelöst wird, die XLR-Ausgänge an der Vorderseite stummschaltet, die normalerweise an das PA-System gesendet werden. Der D-Sub-Anschluss bleibt für das Monitoring aktiv.

Anschluss an andere SW8s

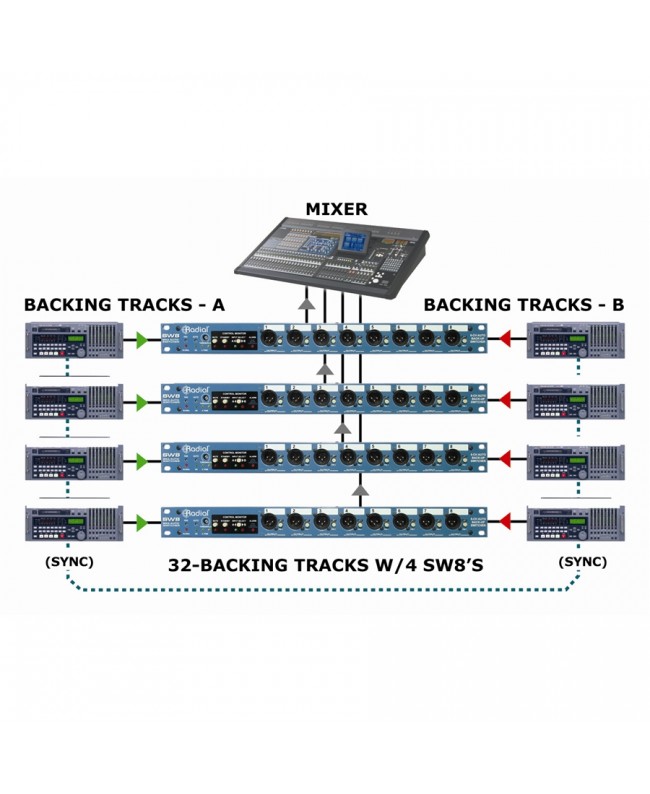

Um das System zu erweitern und 16 oder mehr Kanäle zur Verfügung zu haben, ist der SW8 mit einer JR2-Link-Funktion ausgestattet, mit der ein SW8 über ein TRS-Kabel mit einem anderen verbunden werden kann. Es wird eine typische Master-Slave-Konfiguration verwendet, wobei der erste SW8 als Master zugewiesen wird, der wiederum die Slave-Einheiten steuert. Nach dem Anschluss werden alle A ~ B Statusänderungen automatisch an die kaskadierten Einheiten übertragen, ebenso wie die Standby-Funktion. Im Auto-Switch-Modus wird die Drone-Spur mit dem SW8-Master verbunden und die Slaves folgen in Kaskade. Wenn Sie einen SW8 der zweiten Generation mit einem SW8 der ersten Generation verwenden, sollten Sie den neuen SW8 als Master einstellen und die Schalter auf der Oberseite so anordnen, dass sie das Gerät der ersten Generation richtig steuern.

Lösen Sie einen Alarm aus!

Bei komplexen Konfigurationen, bei denen die automatische Umschaltung nicht sofort erfolgen kann, kann ein Alarm in Form eines Lichts oder eines Tons über ein spezielles 24-Volt-Relais angeschlossen werden. Wenn SW8 von A auf B umschaltet, werden die Relaiskontakte automatisch geschlossen, so dass der Systemtechniker einen entsprechenden Alarm einstellen kann.

Rauschunterdrückung

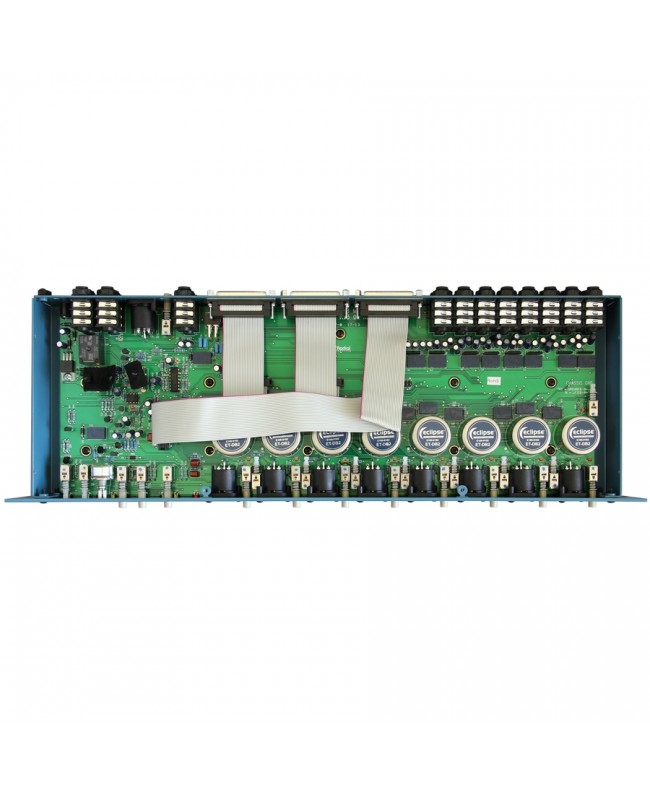

In den meisten Fällen sind Audiowiedergabesysteme sehr leise. Manchmal können jedoch beim Umschalten störende Geräusche auftreten. Dieses Phänomen wird in der Regel durch einen DC-Offset im Aufnahmesystem verursacht. Der SW8 enthält eine Reihe von Filtern, die überschüssigen Gleichstrom entfernen und Schaltgeräusche reduzieren. Isolationstransformatoren an den XLR-Buchsen und Ground-Lift-Schalter helfen, Brummen und Rauschen zu reduzieren, die durch Masseschleifen verursacht werden.
