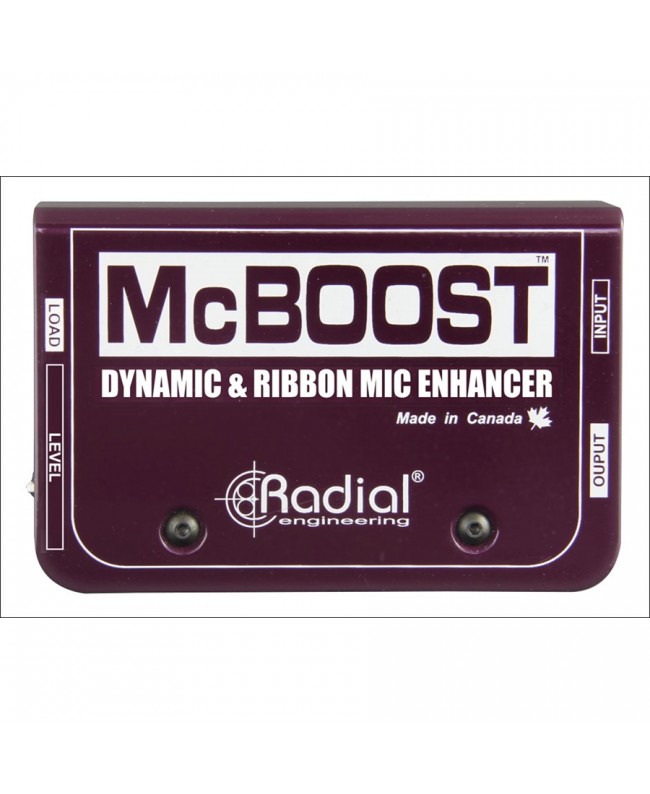

Radial Engineering McBoost

Der Radial McBoost ist ein Hochleistungs-Mikrofonsignalverstärker, der den Ausgang eines typischen dynamischen Mikrofons für ein besseres Einschwingverhalten verstärkt und das Signal eines Bändchenmikrofons mit geringer Leistung auf einen Pegel anhebt, der mit Mischern oder Vorverstärkern verwendet werden kann, die keine ausreichende Verstärkung bieten.

Der 100% diskrete Class-A-Schaltkreis beginnt mit einem J-FET-Schaltkreis mit zwei Transistoren, der eine Verstärkung von bis zu 25 dB ohne Rauschen oder Verfärbung ermöglicht. Jeder einzelne Transistor wurde gemessen und gruppiert, um die Designspezifikationen zu erfüllen und eine zertifizierte Leistung zu erreichen. Wie bei allen Radial-Produkten befindet sich die Leiterplatte in einem stahlverstärkten I-Träger-Gehäuse (14 Gauge), das externe Spannungen verhindert, die zu Torsionen führen und eine vorzeitige Trennung der Lötstellen verursachen könnten. Die klappbare Abdeckung bildet eine Schutzzone um alle Kanten und schützt so Schalter, Potentiometer und Anschlüsse vor den Unbilden des Reisebetriebs.

Schließen Sie den McBoost einfach mit 3-poligen Standard-XLR-Kabeln an und schalten Sie auf 48 V Phantomspeisung um. Wählen Sie eine der 3 Impedanzeinstellungen, um den Frequenzgang zu optimieren, und reduzieren Sie dann mit dem 3-stufigen Hochpassfilter die Störgeräusche der tiefen Frequenzen. Der McBoost hebt den Ausgangspegel an und sorgt so für mehr Klarheit, Spannung und zusätzlichen Antrieb bei der Verwendung langer Kabel, egal ob im Aufnahmestudio oder auf der Bühne bei einem Live-Konzert oder im Sendezentrum.

Radial McBoost: Mikrofon-Signalverstärkung

- Bis zu 25dB Signalverstärkung für dynamische und Bändchenmikrofone

- Erweitert den Dynamikbereich und die Reichweite des Mikrofons

- Verwendet standardmäßige 48-V-Phantomspeisung

- Lastschalter und 3-stufiger Hochpassfilter

Der McBoost ist ein Verstärker, der speziell für die Anhebung des Signalpegels von Mikrofonen mit geringer Ausgangsleistung bei Verwendung von Standard-48-Volt-Phantomspeisung entwickelt wurde. Die Magie liegt in der einzigartigen Schaltung und dem konsequenten Aufwand, jedes einzelne Teil von Hand auszuwählen, damit das Gerät innerhalb seiner vorgesehenen Spezifikationen arbeitet.

Einmal angeschlossen, profitieren Sie von einer unglaublichen Verstärkung, um Ihr Mikrofon zu pushen, und haben darüber hinaus die folgenden Vorteile:

1. Besserer Signal-Rausch-Abstand

Bei langen Kabeln sind Mikrofone mit niedrigem Ausgangspegel viel empfindlicher gegenüber Störungen, die durch Netzkabel, Transformatoren und Dimmer verursacht werden, als Line-Pegel-Signale. Eine Anhebung des Signals in der Nähe des Mikrofons verbessert das Signal-Rausch-Verhältnis und sorgt für mehr Klarheit.

2. Erhöhte Reichweite

Dynamische Mikrofone haben eine geringere Empfindlichkeit als Kondensatormikrofone. Auf der anderen Seite haben dynamische Mikrofone einen Charakter, der sehr attraktiv sein kann. Durch die Verstärkung des Signals ohne Rauschen heben Sie Ihre dynamischen Mikrofone auf ein neues Niveau.

3. Höherer Ausgangspegel

Geräte mit geringem Ausgangspegel, wie die alten dynamischen und Bändchenmikrofone und sogar die ersten passiven DI-Boxen, liefern für viele Vorverstärker und Mischpulte keinen ausreichenden Pegel. Eine Signalvorverstärkung ermöglicht es Ihnen, Ihre Ausrüstung mit diesen speziellen Geräten zu verwenden.

Sobald Sie anfangen, den McBoost zu benutzen, werden Sie süchtig nach ihm. Greifen Sie zu!

Anschlüsse

Bevor Sie Verbindungen herstellen, stellen Sie sicher, dass alle Pegel heruntergedreht sind, um zu verhindern, dass Einschalt- und Verbindungstransienten empfindlichere Komponenten wie Hochtöner beschädigen.

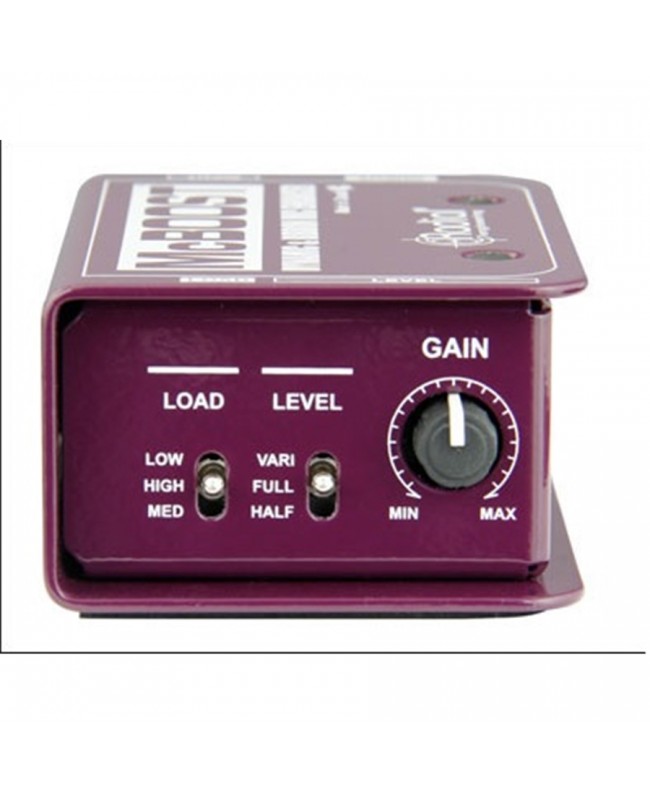

Stellen Sie den 3-Positionen-LOAD-Schalter auf die mittlere 15k-Position und den 3-Positionen-FILTER-Schalter auf die obere flache Position. Dies ist eine gute Ausgangsposition, bevor Sie mit den Schaltern experimentieren.

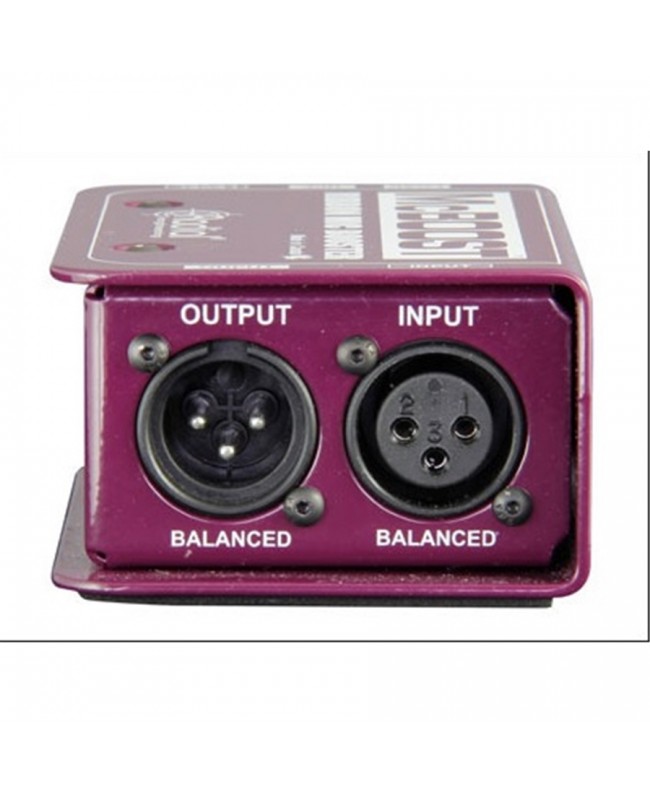

Schließen Sie Ihr Mikrofon mit einem Standard-XLR-Kabel an den Eingang des McBoosts an. Der McBoost ist nach AES-Standard verdrahtet, mit Masse an Pol 1, (+) an Pol 2 und (-) an Pol 3. Verbinden Sie den Ausgang mit einem zweiten Kabel mit dem Mischpult oder Vorverstärker. Der McBoost wird von der 48-Volt-Phantomspeisung gespeist, die über das Mischpult oder den Vorverstärker verfügbar ist. Schalten Sie die Phantomspeisung ein, bevor Sie die Lautstärke aufdrehen. Erhöhen Sie probeweise langsam die Lautstärke des Eingangskanals. Es ist ratsam, die Lautstärke während des Tests auf einem niedrigen Niveau zu halten. Wenn ein Kabel nicht richtig eingesteckt ist, werden Sie auf diese Weise beim Testen der Verbindungen nicht zu viel Lärm verursachen.

Lasteinstellung

Der McBoost verfügt über einen dreistufigen Lastwahlschalter, mit dem Sie experimentieren können, indem Sie die Eingangsimpedanz verschiedener Mikrofone ändern, um zu sehen, wie sie reagieren. Normalerweise stellt man die Eingangsimpedanz höher ein als die typische Impedanz eines Mikrofons, um so wenig Rauschen wie möglich zu erhalten. Eine niedrigere Impedanz verringert die Basswiedergabe. Da es Hunderte von Mikrofontypen gibt, werden Sie nicht immer das gleiche Ergebnis erzielen. Viel Spaß beim Experimentieren.

Filter-Einstellung

Eine der praktischsten Funktionen des McBoost ist der Hochpassfilter. Dieser Schalter mit 3 Positionen wird verwendet, um übermäßige Resonanzen im unteren Frequenzbereich zu eliminieren, die das Signal trüben und die Abmischung von Instrumenten und Gesang erschweren können. Die Bereinigung des unteren Bereichs verbessert auch das Einschwingverhalten und reduziert Verzerrungen.

Ein Hochpassfilter wird häufig bei akustischen Instrumenten eingesetzt, da er die Modulationen eliminiert, die beim Mischen dieser Instrumente auftreten können. Er kann auch wirksam eingesetzt werden, um den Nahbesprechungseffekt zu verringern, der auftritt, wenn ein Sänger zu nahe am Mikrofon steht. In der Einstellung "Bass" werden übermäßige tiefe Frequenzen, die den Mix matschig machen würden, beseitigt. Probieren Sie einfach die verschiedenen Einstellungen aus, um diejenige zu finden, die am besten zu Ihrem Mikrofon und Ihrer Quelle passt.

GAIN-Einstellung

Da es viele verschiedene Mikrofone gibt, die an den McBoost angeschlossen werden können, wurde ein variabler GAIN-Regler hinzugefügt, um den Pegel an die verschiedenen Mikrofone anzupassen. Der Verstärkungsbereich reicht von +4dB bis +25dB für Mikrofone mit niedrigeren Ausgangspegeln.
