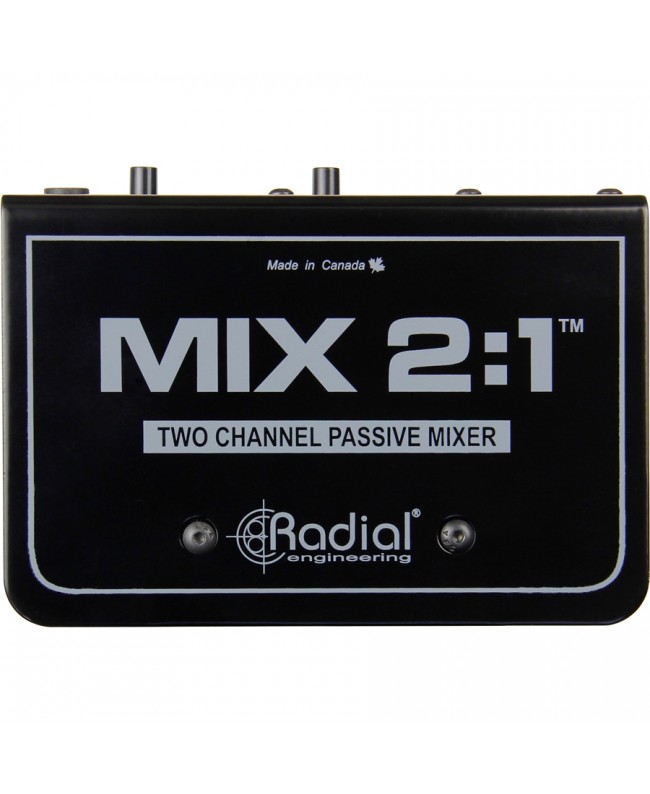

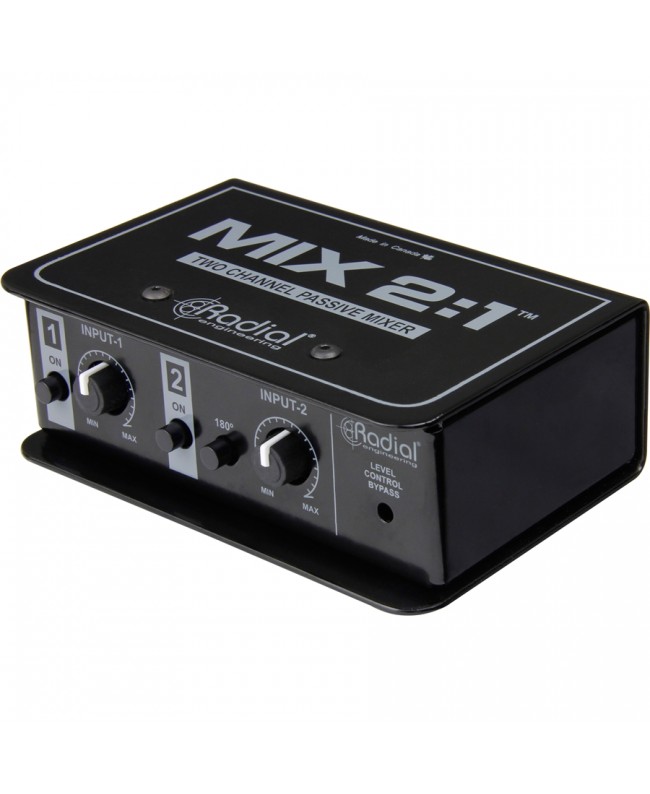

Radial Engineering MIX 2:1

Der MIX 2:1 Audio Combiner von Radial Engineering ist ein 2-Kanal-Mischer, der zwei Audiokanäle passiv zu einem summiert. So können Sie Stereosignale von einem Mischpult, einer Soundkarte oder einem tragbaren Mono-Wiedergabegerät senden oder zwei Signale zusammenmischen und ihre Eingangspegel an einem einzigen Ausgang ausgleichen.

Hauptmerkmale

• Ermöglicht das Mischen von zwei Kanälen auf einem einzigen Mono-Ausgang
• Individuelle, umgehbare Pegelregler, wenn nicht in Gebrauch
• XLR- und ¼ TRS-Eingänge
• Vollständig passiv, keine Stromversorgung erforderlich

Kombiniert zwei symmetrische Mikrofon- oder Line-Signale

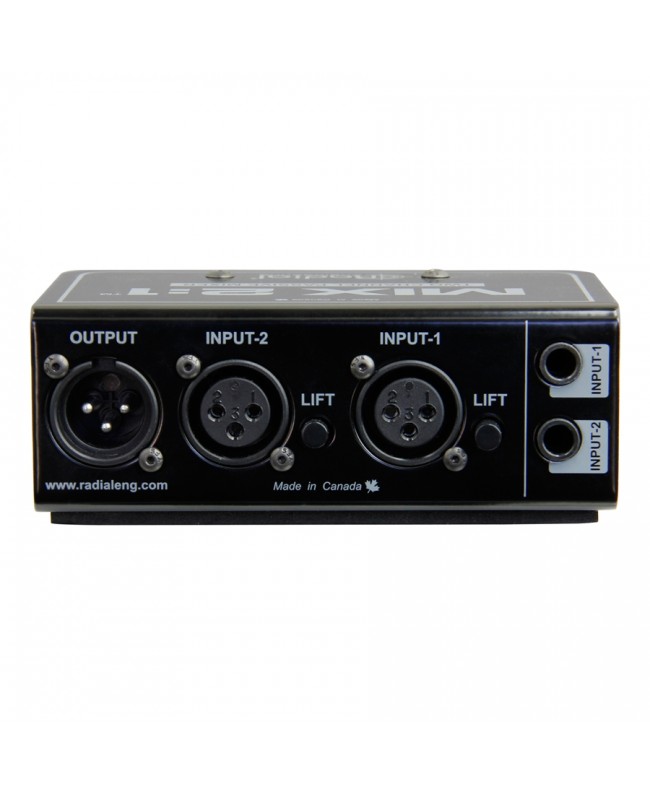

Die Eingänge des MIX 2:1 verfügen über XLR- und ¼-TRS-Anschlüsse mit Ground-Lift-Schaltern, die Masseschleifen und Brummeinstreuungen eliminieren und einen rauschfreien Betrieb gewährleisten. Jeder Eingang kann einzeln ein- und ausgeschaltet werden, um die Signale vor der Summierung zu hören. Für jeden Eingang gibt es einen Trim-Regler: Beim Anschluss von zwei separaten Monoquellen, z. B. den Ausgängen von zwei Mikrofonvorverstärkern, ist es möglich, diese durch Anpassen ihrer Ausgangspegel nach Bedarf abzuschwächen. Beide Pegelregler können vollständig umgangen werden, so dass die Eingänge 1 und 2 mit denselben Einstellungen summiert werden und versehentliche oder unerwünschte Pegeländerungen vermieden werden. MIX 2:1 verfügt über einen 180°-Schalter an Eingang 2, um Frequenzauslöschungsprobleme aufgrund von phasenverschobenen Eingängen zu lösen. Beide Signale werden passiv summiert und dann an einen einzigen XLR-Ausgang gesendet, der an einen Aktivlautsprecher oder an den Eingang einer Konsole oder eines Recording-Interfaces angeschlossen werden kann. Der MIX 2:1 ist aus robustem 14er-Stahl gefertigt und verfügt über die klassische I-Träger-Konstruktion, die eine Belastung der Platine verhindert, indem sie sie vor Lötfehlern schützt, sowie über ein buchähnliches Design, das die Pegelregler und Schalter schützt. Eine Leiterplatte nach Militärstandard und hochwertige Komponenten tragen dazu bei, die Integrität der Audioqualität zu erhalten, ohne Verzerrungen oder Phasenverschiebungen, für völlig transparente, passiv summierte Signale.

MIX 2:1 - Praktische Anwendungen

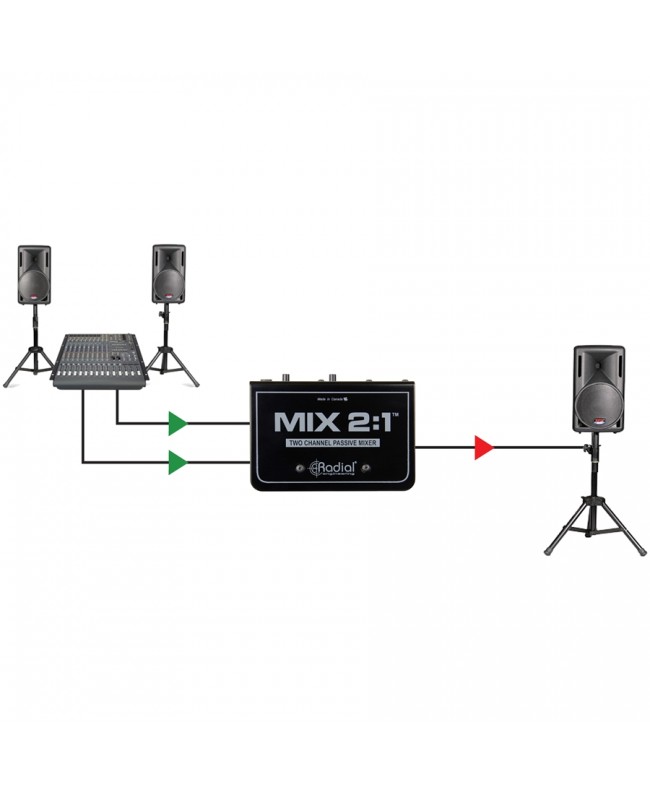

Hinzufügen eines Stereo-Aux-Signals zu einem Mono-Eingang

Aktivieren Sie den Bypass des Pegelreglers, um beide Kanäle im Mono-Eingang eines Lautsprechers oder Aufnahmegeräts auf Einheitsverstärkung zu summieren.

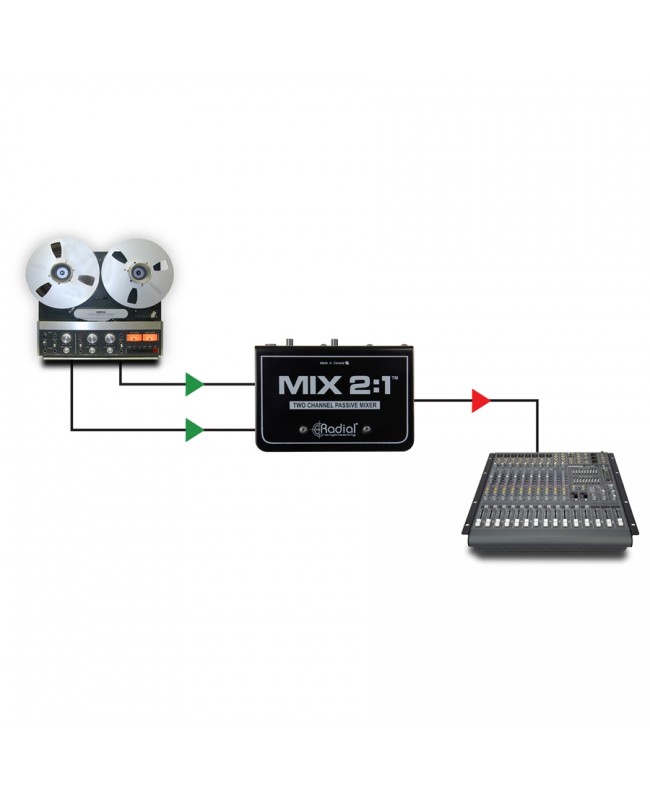

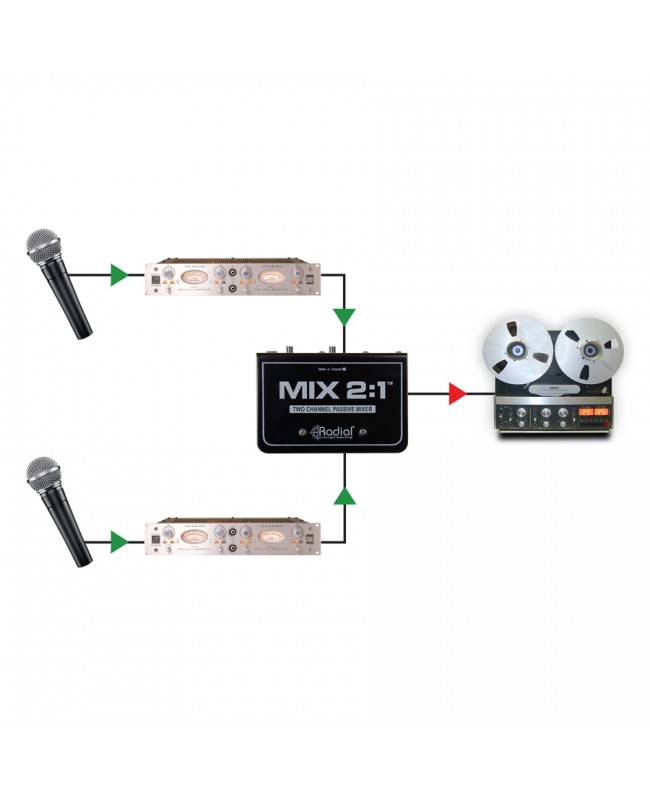

Mischen des Ausgangs von zwei Mikrofonvorverstärkern in eine einzige Spur

Kombinieren Sie zwei Spuren zu einem einzigen Eingang an Ihrem Audio-Interface. Verwenden Sie eine 180°-Phasenumkehrung, um die Phasenkonsistenz zwischen den beiden Eingängen sicherzustellen.

Kombinieren Sie eine Stereo-Quelle zu einem einzigen Kanal auf einer Konsole

Wenn Kanäle knapp sind, können Sie mit MIX 2:1 einen Stereo-Ausgang zu einem Mono-Ausgang summieren, indem Sie einen einzigen Kanal auf der Konsole verwenden.

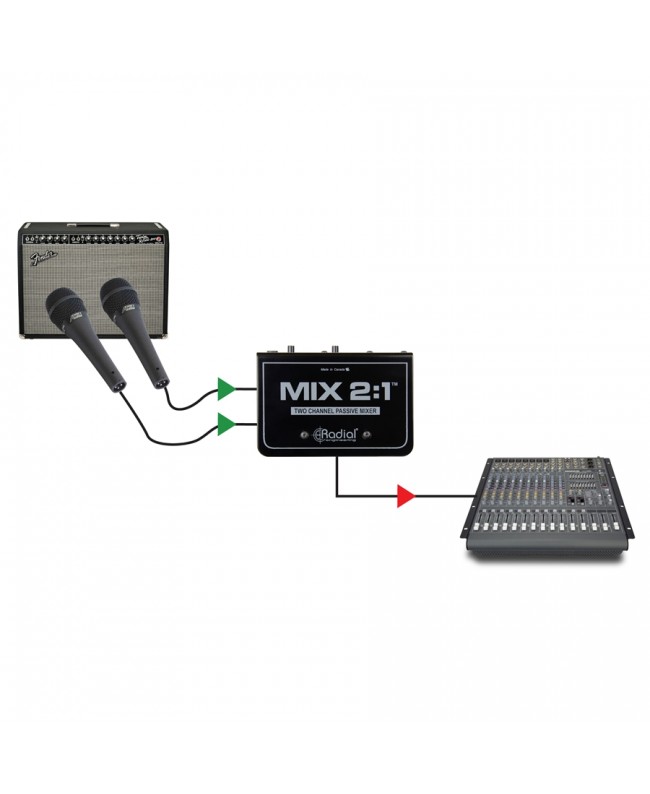

Mischen von zwei dynamischen Mikrofonen in einem einzigen Vorverstärker

MIX 2:1 funktioniert auch mit Mikrofonpegelsignalen, was nützlich ist, wenn nur wenige Eingangskanäle zur Verfügung stehen oder Sie zwei Mikrofone über dieselbe Signalkette verarbeiten möchten.

Überblick

MIX 2:1 ist ein einfacher Summenmischer, mit dem sich zwei Audiosignale leicht kombinieren lassen. Ganz gleich, ob Sie Mikrofon- oder Line-Pegel-Signale oder die Ausgänge zweier separater Geräte summieren müssen, mit MIX 2:1 können Sie dies ohne Rauschen oder Klangverfärbung tun. XLR- und ¼-TRS-Eingänge sorgen für einen einfachen Anschluss, während ein einzelner XLR-Ausgang das Zielgerät mit Strom versorgt. Für jeden Eingang gibt es Pegelregler, die durch Summieren der linken und rechten Ausgänge eines Mischpults oder einer Aufnahmeschnittstelle komplett umgangen werden können. Ein 180-Grad-Polaritätsumschalter ermöglicht es beispielsweise, das Signal eines Mikrofons, das oben auf der Snare-Drum platziert ist, und das Signal eines Mikrofons, das unten platziert ist, zu summieren und an einen einzigen Vorverstärker zu senden, während Ground-Lift-Schalter Rauschen und Brummen eliminieren, die durch Masseschleifen entstehen. Vergewissern Sie sich vor dem Anschließen, dass Ihr Soundsystem ausgeschaltet ist und alle Lautstärken heruntergedreht sind, um zu verhindern, dass die Transienten der Verbindung Ihre Lautsprecher oder andere empfindliche Komponenten beschädigen. Der MIX 2:1 ist passiv und benötigt keine Stromversorgung. Jeder Eingang verfügt über einen ¼-TRS-Anschluss und einen XLR-Anschluss für symmetrische Mikrofon- oder Line-Pegel-Signale. Um optimale Ergebnisse zu erzielen, sollten Sie für jeden Kanal jeweils nur einen dieser beiden Anschlüsse verwenden. Der XLR-Ausgang des MIX 2:1 kann Mikrofon- oder Line-Pegel haben, je nach den Eingangsquellen und der mit den Eingangs-Trimmreglern vorgenommenen Dämpfung. Beachten Sie, dass der MIX 2:1 das Eingangssignal nicht verstärkt. Wenn Sie also zwei Mikrofone an die Eingänge anschließen, benötigen Sie einen Mikrofonvorverstärker, um das Signal auf Line-Pegel zu bringen.

Hinzufügen einer Stereoquelle in Mono

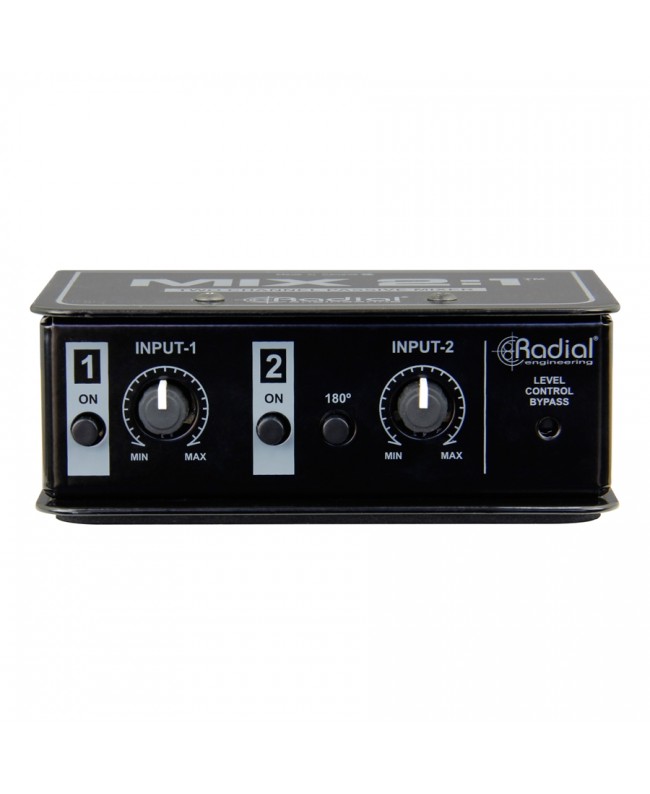

Mit MIX 2:1 können Sie ein Stereosignal von einem Mischpult oder einer Aufnahmeschnittstelle schnell zu einem Monosignal summieren, um einen einzelnen Lautsprechereingang an einem PA-System zu speisen. Drücken Sie die ON-Tasten für beide Eingänge, um sie zu aktivieren. Aktivieren Sie dann den versenkten Schalter auf der rechten Seite von MIX 2:1 LEVEL CONTROL BYPASS - dadurch werden die Eingangspegelregler für jeden Kanal deaktiviert, um eine gleichmäßige Summierung zu gewährleisten. MIX 2:1 kompensiert automatisch die 6dB-Spannungsverstärkung, die auftritt, wenn zwei gleichphasige Signale summiert werden, um die Eingänge des Zielgeräts nicht zu verzerren. Um die Pegel abzuschwächen, schalten Sie einfach LEVEL CONTROL BYPASS aus und stellen jeden Pegelregler ein, bis das gewünschte Ergebnis erreicht ist.

Mischen zweier getrennter Quellen

MIX 2:1 eignet sich auch zum Summieren von Audiosignalen von zwei verschiedenen Geräten, z. B. von einem Gitarrenmikrofon und einem passiven DI oder von Mikrofonen, die über und unter einer Snare Drum platziert sind. Bei der Summierung von zwei getrennten Quellen beginnen Sie mit den Eingangspegelreglern ganz im Uhrzeigersinn (bis zum Maximum) und verwenden die ON-Schalter, um jeden Kanal einzeln abzuhören. Wenn ein Signal deutlich lauter ist als das andere, verwenden Sie den Pegelregler dieses Kanals, um die gewünschte Balance zwischen den beiden Signalen zu erreichen.

Verwenden Sie den 180°-Schalter

MIX 2:1 verfügt über einen 180°-Schalter, der die Polarität der Audiosignale an INPUT-2 umkehrt - auch Phasenumkehr genannt. Wenn zwei Audiosignale ähnliche Inhalte, aber eine umgekehrte Polarität haben, können durch die Addition der Signale bestimmte Frequenzen ausgelöscht oder verstärkt werden, wodurch ein gefiltertes oder unnatürliches Klangergebnis entsteht. Mit dem 180°-Schalter kann man diesen Effekt schnell umkehren und die Signale wieder aneinander angleichen, was zu einem volleren, ausgewogeneren Klang führt.

Verwendung von Ground-Lift

Bei der Verbindung von zwei oder mehr stromversorgten Geräten kann es zu Rauschen und Brummen kommen, das durch Masseschleifen verursacht wird. Der MIX 2:1 verfügt über Ground-Lift-Schalter an beiden Eingängen, die Pin 1 der Eingangsanschlüsse abtrennen, um den elektrischen Pfad zur Erde zu unterbrechen und das Rauschen zu beseitigen. Wenn bei der Verwendung des MIX 2:1 Rauschen oder Brummen auftritt, verwenden Sie einfach diese Schalter, um das Problem zu beseitigen.
