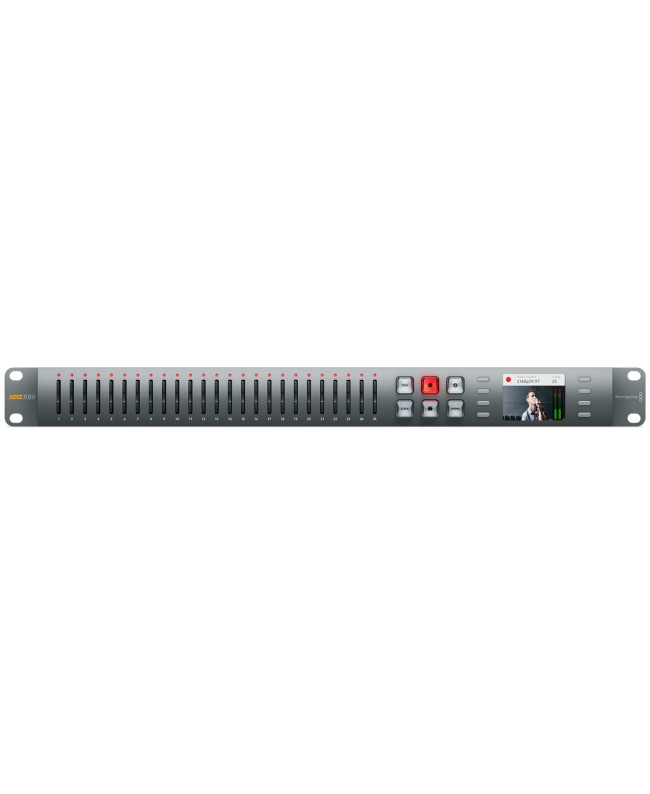

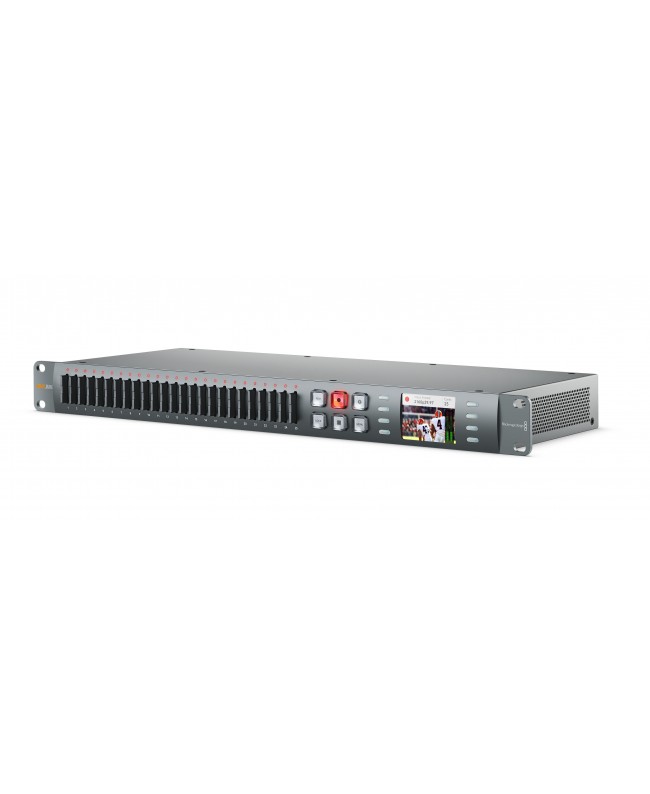

Blackmagic Design Duplicator 4K

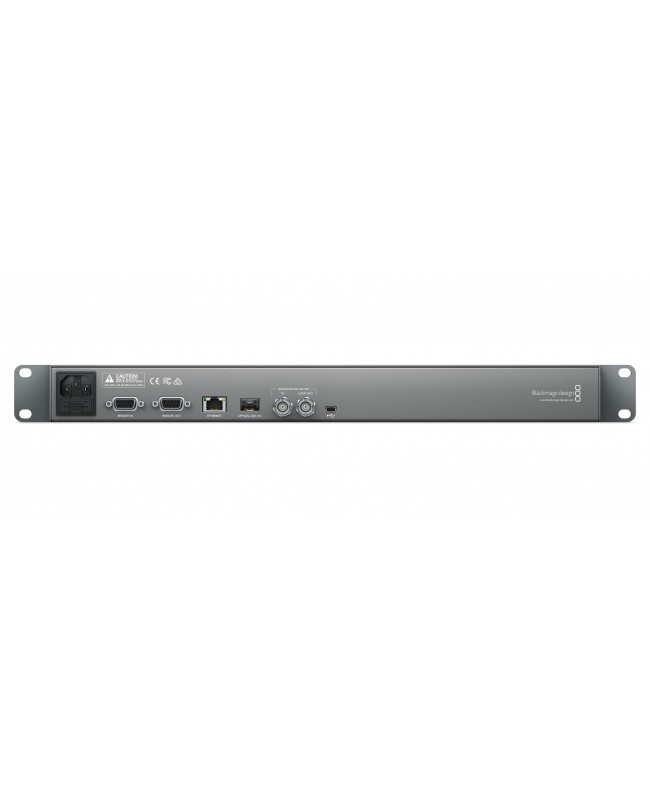

Anschlüsse

• SDI-Videoeingänge: 1
• SDI-Videoausgänge: 1 Durchschleifausgang
• SDI-Raten: 270 Mbit; 1,5 G; 3 G; 6 G; 12 G
• SDI-Audioeingänge: 16 eingebettete Kanäle
• SDI-Audioausgänge: 16 eingebettete Kanäle
• Glasfaser-SDI: Unterstützt optionales SMPTE‑Glasfasermodul
• Glasfaser-Ausgänge: 1 x 10 Bit SD/HD/UHD automatisch umschaltend
• SD-Kartenschnittstelle: 25 SD-Kartensteckplätze
• Gerätesteuerung: Sony™-kompatibler RS422-Decksteuerungsport. 1 Eingabe- und 1 Ausgabeanschluss
• Computer-Schnittstelle: 1 USB-2.0-Mini-Port für Software-Updates und Blackmagic Duplicator Softwaresteuerung
• Ethernet: Ethernet unterstützt 10/100/1000 BaseT

Normen

• SD-Videonormen: 525i/59,94 NTSC 4:3 oder 16:9, 625i/50 PAL 4:3 oder 16:9
• HD-Videonormen: 720p/50; 720p/59,94; 720p/60;1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30;1080i/50; 1080i/59,94; 1080i/60
• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• SDI-Konformität: SMPTE 259M, 292M, 296M, 425M Level A und B
• Unterstützte SDI-Metadaten: HD RP188 und Closed Captioning
• Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit, unkomprimirte Signale
• Videoabtastfrequenz: 4:2:2

Merkmale

• Aufzeichnungsmodus – Vervielfältigung: Im „Duplication“-Modus wird gleichzeitig auf alle im Blackmagic Duplicator 4K befindlichen Speichermedien und auf zusätzliche per RS422 angeschlossene Geräte aufgezeichnet
• Aufzeichnungsmodus – Einzelmedium: Im „Single Disk“-Modus wird der Reihe nach auf alle im primären Blackmagic Duplicator 4K befindlichen Speichermedien aufgezeichnet und dann nacheinander auf zusätzliche, per RS422 angeschlossene Geräte. Die Aufzeichnung stoppt automatisch, sobald die Speichermedien in allen Geräten voll sind: Aufzeichnungsmodus – Überschreiben des Mediums
• Im Modus „Overwrite“ wird der Reihe nach auf die Speichermedien eines einzelnen Blackmagic Duplicator 4K aufgezeichnet, wobei diese bis zum Anhalten der Aufzeichnung in einer kontinuierlichen Schleife überschrieben werden

Aufzeichnungs-Codec

• 8 Bit H.264 oder 10 Bit H.265 bei 4:2:0 mit ACC-Audio

Medien

• Speicherträger: 25 UHS-I für SD-, HD- und Ultra-HD-Aufzeichnungen
• Speicherträgertyp: Mindestens Klasse 10. SD-Karten der Typen SDXC-UHS-I und SDHC-UHS-I. Unterstützt auch UHS-II-SD-Karten
• Speicherträgerformat: Formatiert Medien im Dateisystem ExFAT

Steuerung

• Integriertes Bedienfeld: 6 Tasten für Transport- und Menüsteuerung. Darunter Tasten für Aufzeichnung, Aufzeichnung anhängen, Stopp, Menü, Fernsteuerung und zum Sperren des Bedienfelds. 2,2-Zoll-Farbdisplay
• Externe Steuerung: RS-422-Decksteuerung, SDI-Start/-Stopp, Timecode Run. Beinhaltet Blackmagic HyperDeck SDK und Ethernet HyperDeck Control Protocol

Software

• Inbegriffene Software: Blackmagic Duplicator
• Produktsoftware-Upgrade: In die Softwaretreiber integrierte Firmware. Wird beim Systemstart oder über Updater-Software geladen

Bildschirme

• 1 integriertes hochauflösendes LCD mit 320 x 240 Pixeln für Menüeinstellungen, Status, Format, Audiopegel und Anzeige aller SD-Karten

Physische Installation

• 1 Rack-Höheneinheit. Gerätetiefe unter 17,78 cm

Strombedarf

• Stromversorgung: 1 integriertes AC‑Netzteil für 100‑240 Volt AC

Umgebung

• Betriebstemperatur: 5–50 °C Umgebungstemperatur
• Lagerungstemperatur: -20–45 °C
• Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend‑

Im Lieferumfang enthalten

• Blackmagic Duplicator 4K
• SD-Karte mit Software und Bedienungsanleitung
