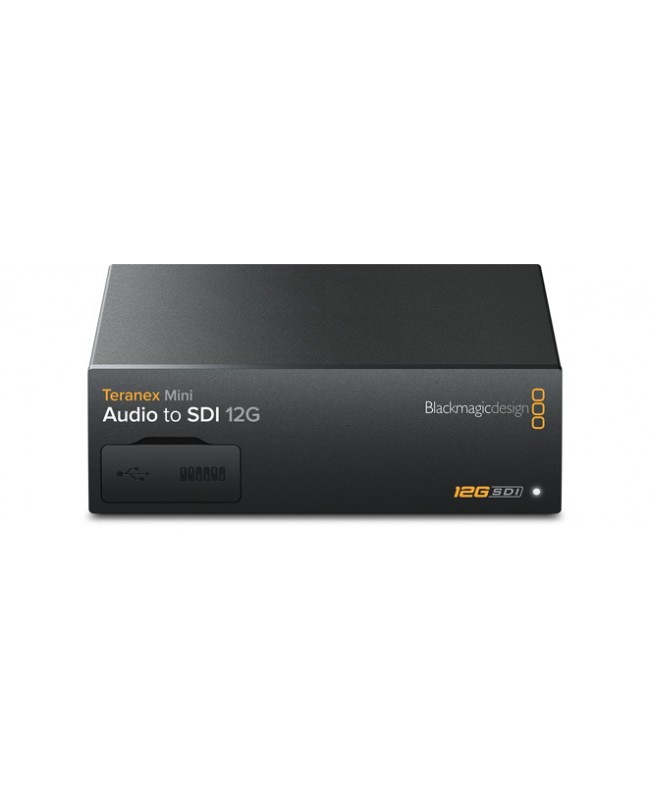

Blackmagic Design Teranex Mini Audio to SDI 12G

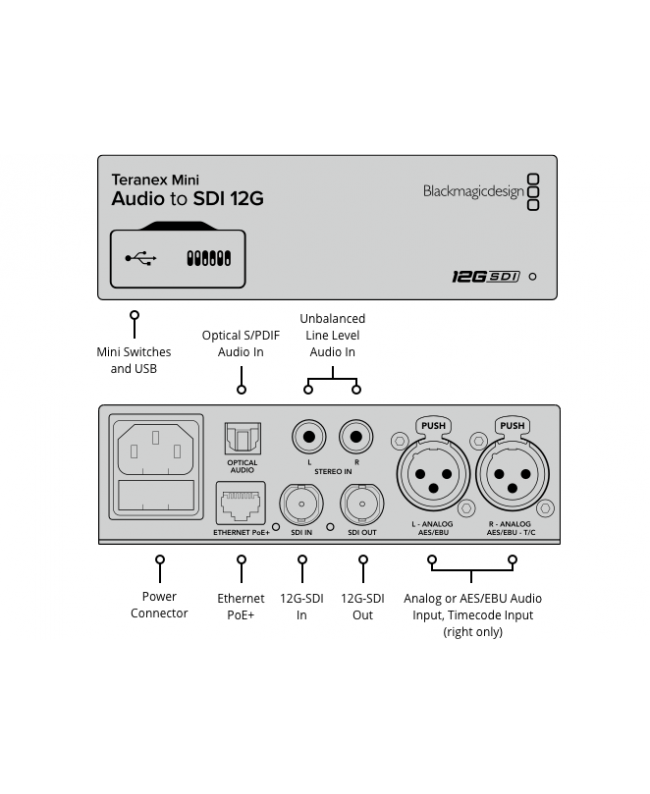

Anschlüsse

• SDI‑Videoeingänge
• 1 x 12G-SDI SD/HD/2K/4K, automatisch umschaltend
• Klicken Sie hier für eine Übersicht empfohlener Kabel für Blackmagic Design 12G-SDI-Produkte
• SDI‑Videoausgänge 1 x 12G-SDI‑Ausgang
• Analogaudio‑Eingänge 2 Kanäle professionelles symmetrisches Analogaudio via XLR-Anschlüsse oder 2 Kanäle unsymmetrisches Analog-Line-Level via RCA-Anschlüsse. Rechte XLR-Buchse für Timecode-Eingabe konfigurierbar
• Digitalaudio‑Eingänge 4 Kanäle professionelles symmetrisches 110 Ω Digitalaudio via XLR-Anschlüsse. Rechte XLR-Buchse für Timecode-Eingabe konfigurierbar
• Unterstützung für eingebettetes Audio 16 Kanäle
• Glasfaser‑Audioeingang S/PDIF-Signal mit TOSLINK‑Verbinder
• Multirate‑Unterstützung Automatische Umschaltung zwischen SD/HD/2K und 4K
• Aktualisierungen und Konfiguration USB
• Reclocking Ja

Normen

• SD-Videonormen
• 525i/59,94 NTSC; 625i/50 PAL
• HD-Videonormen
• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-Videonormen
• 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI
• 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI
• Ultra-HD-Videonormen
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• 4K-Videonormen
• 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI
• SDI‑Konformität
• SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 372M; SMPTE 424M; SMPTE 425M level A und B; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1 und SMPTE 2082‑10
• SDI‑Videoraten
• SDI-Videoanschlüsse schalten zwischen Standard Definition SDI, 1.5G-3G-SDI, 3G-SDI, 6G-SDI und 12G-SDI um
• SDI‑Videoabtastfrequenz
• 4:2:2, 4:4:4
• SDI‑Audioabtastfrequenz
• Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• Automatische SDI‑Umschaltung
• Automatische Umschaltung zwischen SD, HD, 3G, 6G und 12G‑SDI
• SDI‑Farbgenauigkeit YUV 4:2:2 und RGB 4:4:4 in HD, 2K und 4K
• SDI‑Farbraum REC 601, REC 709

Software

• Softwaresteuerung
• Mac™ und Windows™ Software-Upgrade via USB und Ethernet
• Produktsoftware‑Upgrade
• Über mitgelieferte Updater‑Anwendung

Betriebssysteme

• Mac Catalina 10.15,
• Mac Big Sur 11.1 oder höher
• Windows 10, 64 Bit

Steuerung der Einstellungen

• Reguläre Einstellungssteuerung
• Mini-Switches, USB und Ethernet via kostenloses Dienstprogramm
• Steuerung über optionale Frontblende
• LCD, Drehregler und sechs Einstellungstasten am vorderseitig angebrachten Smart Panel

Strombedarf

• Stromversorgung
• 1 integriertes internationales AC-Netzteil mit IEC C14-Anschluss. IEC-Stromkabel erforderlich. 100–240 Volt AC‑Eingangsspannung
• Power over Ethernet
• Stromversorgung kann mit 48 V DC per PoE+ (Power over Ethernet) erfolgen
• Stromverbrauch 16 Watt
• Betriebsspannungsbereich 100–240 Volt AC

Umgebung

• Betriebstemperatur 0–40 °C
• Lagerungstemperatur -20–60 °C
• Relative Luftfeuchtigkeit 0–90 % nicht kondensierend

Im Lieferumfang enthalten

• Teranex Mini Audio to SDI 12G
• Startermappe mit QR-Code zum Download der Software
