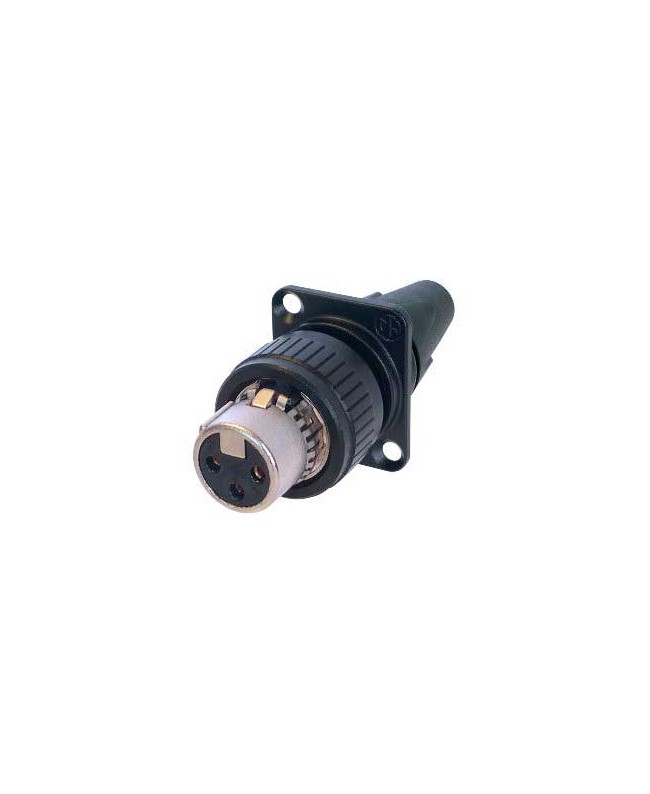

NEUTRIK NC3FDX-EMC-SPEC

EMC-XLR 3-polige Kabelbuchse für die EinbaumontageDie EMC-XLR-Serie ist eine speziell entwickelte Version der XX-Serie, die eine verbesserte HF-Abschirmung für kritische Anwendungen bei Live-Auftritten und Aufnahmen bietet, bei denen besondere Probleme bei der Funk- oder Mobilfunkübertragung auftreten. Das Design gewährleistet eine durchgehende HF-Schirmverbindung vom Kabel zum Gehäuse des Chassissteckers über einen kreisförmigen Kondensator um den Kabelschirm. Die kreisförmigen Kondensatoren wirken als Hochpassfilter mit einer Grenzfrequenz von etwa 10 MHz. Der 24-Ohm-Ferrit zur EMI-Unterdrückung bei 1 MHz zwischen Pin 1 und der Kabelabschirmung bietet einen Tiefpassfilter zur Verbesserung der HF-Unterdrückung. Für den Einsatz des EMC XLR im Schaltschrank bieten wir eine spezielle Version des Kabels mit einem D-Flansch für die Schaltschrankmontage an. Dieser feldmontierbare Stecker ist nur als Kabelbuchse erhältlich und hat die gleichen Spezifikationen wie der NC3FXX-EMC. Er enthält die NC3FX-Spec Verriegelungsmutter zur sicheren Befestigung z.B. eines Schwanenhalses. Für größere Schalttafelöffnungen ist zusätzlich ein Rundflansch mit einem Durchmesser von 63,5 mm inklusive Befestigungsschrauben erhältlich.
