Blackmagic Design Ultimatte 12 4K

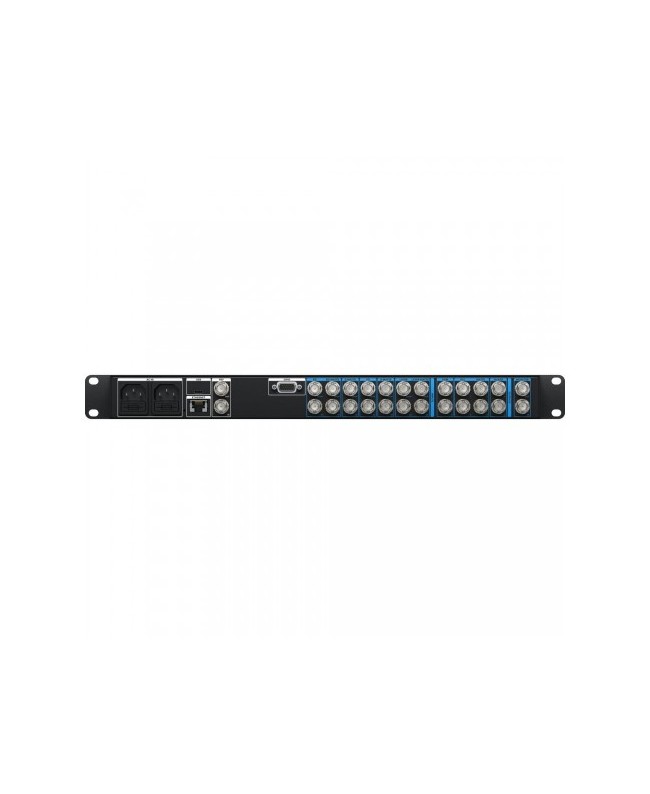

Connessioni

• Ingressi video SDI: 8
• Uscite video SDI: 9
• Uscite video SDI di loop:
• 7
• SD, HD e Ultra HD con reclocking per gli ingressi corrispondenti
• Trasmissione SDI: 270Mb, 1.5G, 3G, 6G, 12G
• Risincronizzazione di sorgenti: Su tutti gli ingressi
• Connessioni per riferimento:
• 1 x BNC In, 1 x BNC Out
• Tri-Sync or Black Burst
• GPIO: DE15
• Ethernet: Fino a 10Gb/s per controllare il dispositivo e caricare i fotogrammi nell’archivio multimediale
• Interfaccia computer: 1 x USB-C 3.0 per la configurazione e gli aggiornamenti software

Standard

• Standard video SD: 525i59.94 NTSC, 625i50 PAL
• Standard video HD: 720p50, 720p59.94, 720p60
• 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50,1080p59.94, 1080p60
• 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
• Standard video Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• Conformità alla norma SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082-10
• Campionamento video: 4:2:2
• Precisione colore: 10 bit
• Spazio colore: REC 601, REC 709, REC 2020
• Supporto multirate: SD, HD, 6G-SDI e 12G-SDI rilevati automaticamente

Sorgenti per la composizione

• Primo piano: 1 x 12G-SDI In con uscita di loop
• Sfondo:
• 1 x 12G-SDI In con uscita di loop
• Fotogramma dall’archivio multimediale
• Background Matte:
• 1 x 12G-SDI In con uscita di loop
• Finestra interna
• Fotogramma dall’archivio multimediale
• Garbage Matte:
• 1 x 12G-SDI In con uscita di loop
• Finestra interna
• Fotogramma dall’archivio multimediale
• Holdout Matte:
• 1 x 12G-SDI In con uscita di loop
• Finestra interna
• Fotogramma dall’archivio multimediale
• Livello:
• 1 x 12G-SDI In con uscita di loop
• Fotogramma dall’archivio multimediale
• Layer Matte:
• 1 x 12G-SDI In con uscita di loop
• Finestra interna
• Fotogramma dall’archivio multimediale

Uscite per la composizione

• Riempimento: 2 x 12G-SDI
• Matte: 2 x 12G-SDI
• Programma: 2 x 12G-SDI
• Talent: 2 x 12G-SDI

Monitoraggio

• Monitor In: 1 x 12G-SDI per collegamento a cascata
• Monitor Out 1 x 12G-SDI Per monitorare Program, Foreground Input, Background Input, Combined Matte, Internal Matte, Fill Out, Layer Input, Background Matte Input, Garbage Matte Input, Holdout Matte Input, Layer Matte Input, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction

Archivio multimediale

• Formati dei fotogrammi per lo sfondo: TGA, TIFF, BMP, PNG, JPG
• Formati dei fotogrammi con canale alfa per lo sfondo: TGA, TIFF, BMP
• Formati dei fotogrammi per i livelli: TGA, TIFF, BMP, PNG, JPG
• Formati dei fotogrammi con canale alfa per i livelli: TGA, TIFF, BMP
• Formati dei fotogrammi per il Garbage Matte: TIFF, BMP, PNG, JPG
• Formati dei fotogrammi per l’Holdout Matte: TIFF, BMP, PNG, JPG
• Memoria dell’archivio multimediale: 6GB non volatile interna

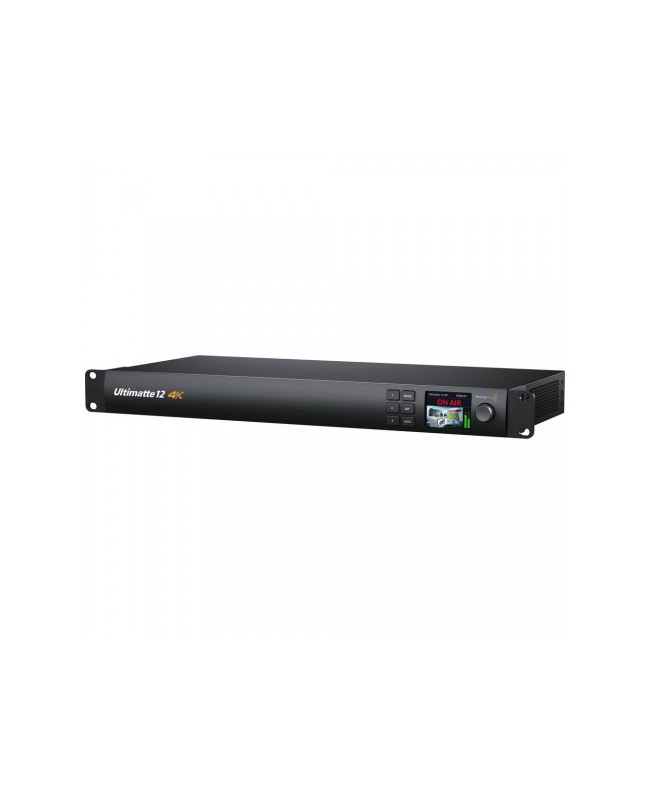

Display

• 2,2 pollici a colori integrato. Mostra nome dispositivo, anteprima video, standard video, livelli audio, stato e menù

Controllo

• Pannello frontale:  Display 2,2 pollici a colori, 3 pulsanti per predefiniti, 3 pulsanti menù e una manopola
• Connessione di controllo: Tramite rete o connessione ethernet diretta a un computer con Ultimatte Software Control o a Ultimatte Smart Remote 4
• Software di controllo: Ultimatte Software Control compatibile con Mac™ e Windows™
• Pannello di controllo fisico: Ultimatte Smart Remote 4
• Controllo personalizzato Protocollo ethernet e piedinatura del connettore GPIO inclusi  nel manuale di istruzioni di Ultimatte

Software

• Aggiornamenti software: Tramite connessione USB-C o ethernet a computer Mac™ o Windows™.
• Configurazione: Indirizzo IP di Ultimatte configurabile dal pannello frontale o dall’utilità connessa tramite USB

Sistemi operativi

• Mac 11.0 Big Sur
• Mac 12.0 Monterey o successivo
• Windows 10 a 64 bit
• Windows 11

Requisiti di alimentazione

• Alimentazione: 2 x fonti interne 100-240V AC, 50/60Hz
• Consumo energetico: 54W

Accessori

• Accessori opzionali
• Ultimatte Smart Remote 4

Installazione

• Altezza 1RU

Specifiche ambientali

• Temperatura operativa: da 0° a 40°C
• Temperatura di stoccaggio: da -20° a 60°C
• Umidità relativa: da 0% a 90% senza condensazione

Il prodotto include

• Ultimatte 12 4K
• Wallet di benvenuto con codice QR per scaricare il software
