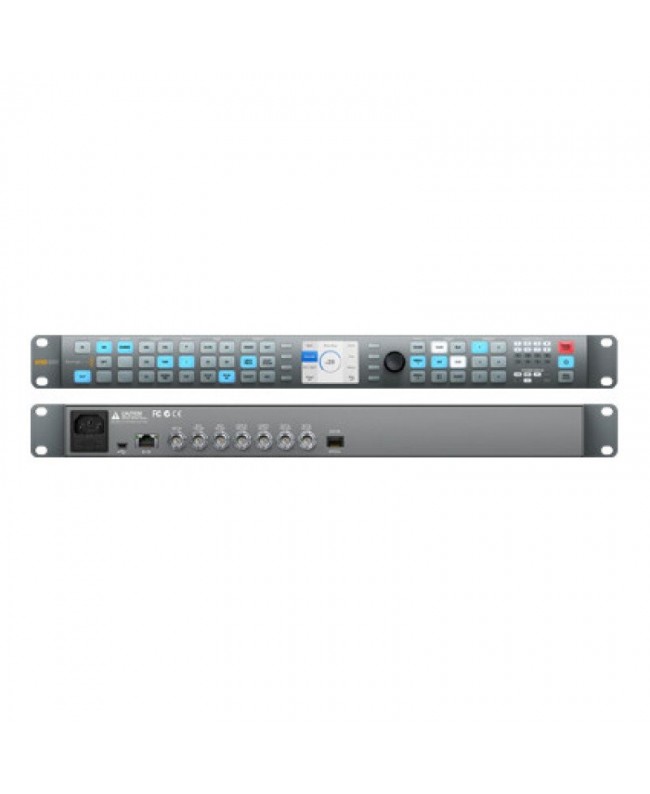

Blackmagic Design Teranex Express

• Caratteristiche tecniche

Ingressi video SDI

• 1 X BNC (IN A) - Livelli A e B di SD, HD, 2K, 3G HD a 10 bit, commutazione automatica 6G e 12G Ultra HD
• 1 X BNC (IN B) - Commutazione automatica SD, HD, 2K, 3G HD e 6G Ultra HD a 10 bit. Utilizzabile come ingresso dual link per 4:2:2 3G o 6G UHD

Loop di ingresso video SDI

• 1 X BNC (IN A Loop) - reclocked, commutazione automatica SD, HD, 2K, 3G HD, 6G e 12G Ultra HD a 10 bit
• 1 X BNC (IN B Loop) - reclocked, 10-bit SD, HD, 2K, 3 Gb/s HD, 6G Ultra HD a commutazione automatica

Uscite video SDI

• 1 X BNC (OUT A) - SD a 10 bit, HD, 2K, 3G HD livelli A e B, 6G e 12G Ultra HD a commutazione automatica
• 1 X BNC (OUT B) - 10-bit SD, HD, 2K, 3G HD livelli A e B e commutazione automatica 6G Ultra HD. Utilizzabile come uscita dual link per 4:2:2 3G o 6G Ultra HD
• Uscite video SDI quadrate SMPTE 435-1: solo quad HD Split (metodo di divisione quadrata). Utilizza l'uscita SDI A per il quadrante A, l'uscita SDI B per il quadrante B; riconfigura il loop SDI IN A per il quadrante C, il loop SDI IN B per il quadrante D
• Ingressi video in fibra ottica: 1 x 10 bit SD, HD, 3G HD, 2K, Ultra HD a commutazione automatica
• Uscite video in fibra ottica: 1 x 10 bit SD, HD, 3G HD, 2K, Ultra HD a commutazione automatica. Non disponibile durante il funzionamento in modalità di uscita Dual Link o Quad Link
• Ingressi audio SDI: 16 canali in SD, HD, 3G HD, 2K e Ultra HD
• Uscite audio SDI: 16 canali in SD, HD, 3G HD, 2K e Ultra HD
• Connessione in fibra ottica (opzionale): 1 presa SFP per fibra ottica SMPTE
• Ingressi audio in fibra ottica: 16 canali in SD, HD, 3G HD, 2K e Ultra HD
• Uscite audio in fibra ottica: 16 canali in SD, HD, 3G HD, 2K e Ultra HD
• Supporto Dolby: Dolby AC-3 pass-through integrato in tutte le conversioni. Passaggio al Dolby E tranne durante le conversioni del frame rate video
• Ingressi Time Code: supporto per VITC / ATC. Nessun supporto per LTC
• Uscite Time Code: supporto per VITC / ATC. Nessun supporto per LTC
• Supporto multirate: Le connessioni SDI sono commutabili tra definizione standard, alta definizione e Ultra HD. SDI commuta tra SDI a definizione standard 270 Mb/s, HD-SDI 1,5 Gb/s e SDI 2K, 3G HD, 6G e 12G Ultra HD.
• Ingresso di riferimento: 1 x BNC, Black Burst o sincronizzazione a tre livelli

Interfaccia computer

• 1 X porta USB 2.0 mini B per gli aggiornamenti software
• 1 X RJ45 10/100 Ethernet per il controllo e la configurazione a distanza
• Interfaccia del processore: pulsanti illuminati, LED di stato e LCD con menu a schermo di facile utilizzo
