100G SMPTE-2110-Recorder für die gleichzeitige ISO-Aufnahme von bis zu acht ProRes-Streams, Hardware-Encoding in Echtzeit, direkte Aufnahme auf Netzwerkspeicher
Hyper. Deck ISO Recorder 100G ist für SMPTE-2110-basierte Broadcast-Workflows konzipiert. Er kann gleichzeitig bis zu acht unabhängige Pro. Res-Videoströme direkt auf Hochgeschwindigkeits-Netzwerkspeicher aufzeichnen. mit 100G Ethernet können alle acht Videokanäle über eine einzige IP-Verbindung transportiert werden, was eine nahtlose Integration in professionelle IP-Infrastrukturen mit voller Unterstützung von NMOS-, PTP- und SMPTE-2110-Standards für Stream-Synchronisation, Discovery und Routing ermöglicht.
Das System ist für komplexe Multi-Kamera-Produktionen optimiert. Jeder Stream wird als separate Pro. Res-Datei mit vollständigen Metadaten und synchronisiertem Timecode aufgezeichnet, so dass eine sofortige Multikamerabearbeitung in Da. Vinci Resolve. Die Integration mit Da. Vinci Resolve Replay kann der Rekorder auch als Live-Replay-Engine verwendet werden, mit der Sie schnell und einfach Aktionen überprüfen, Clips erstellen und Wiedergabelisten verwalten können, was ihn ideal für Sportveranstaltungen und Live-Produktionen macht.

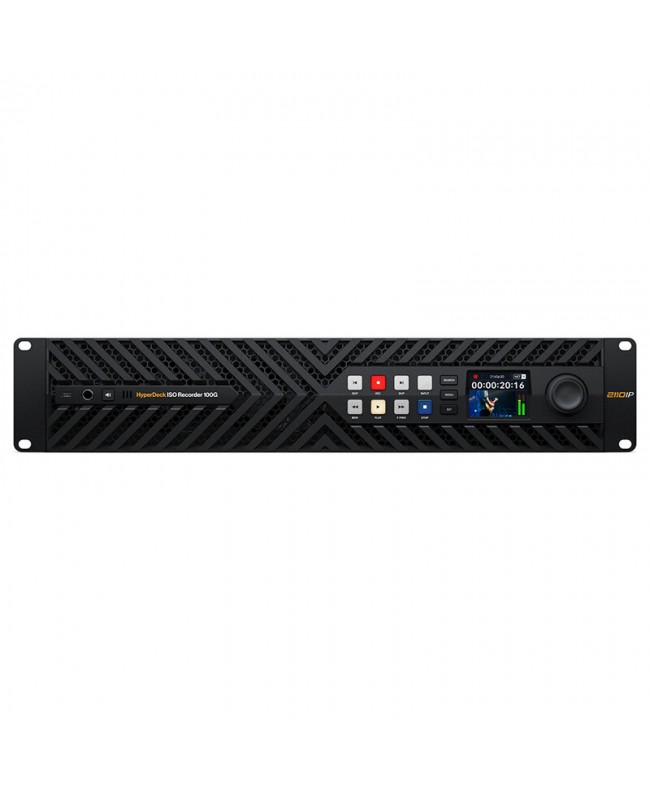

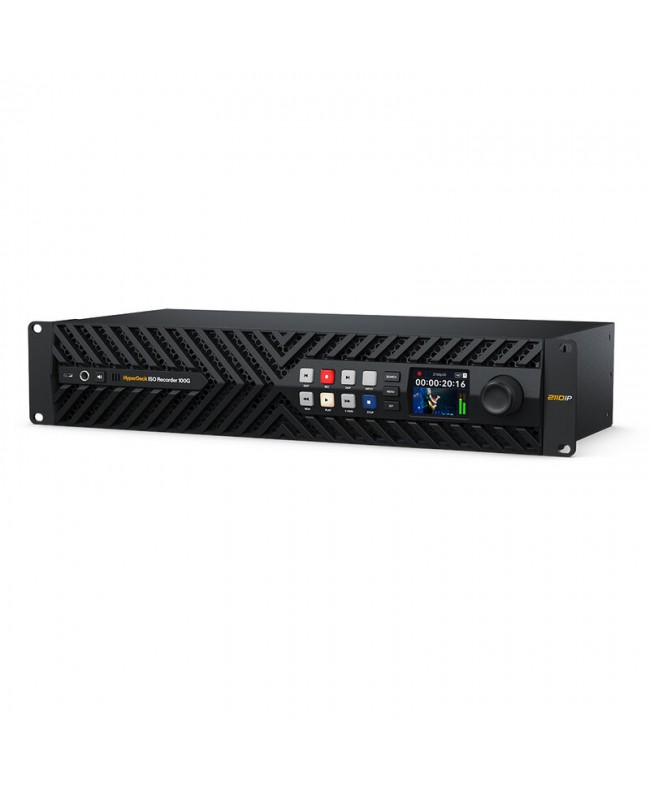

Auf der Vorderseite befindet sich ein 2,2 und #34; LCD-Display, das Video, Audio, Standard und Timecode anzeigt, sowie ein elektronisches Suchrad zum schnellen Blättern durch die Eingänge und Überwachungsströme. Es gibt eine Kopfhörerbuchse und einen eingebauten Monolautsprecher für direktes Audio-Monitoring, mit einer Multifunktionstaste zum Stummschalten oder Einstellen der Lautstärke über das Suchrad.
SDI- und HDMI-Monitoring-Ausgänge ermöglichen die Anzeige von Signalen in Echtzeit, während der optionale 8 x 12G SDI-Erweiterungsport die Integration herkömmlicher SDI-Quellen in IP-Workflows ermöglicht. Der integrierte Hardware-Encoder kann acht Ultra HD-Streams gleichzeitig in Pro. Res mit absoluter Stabilität kodieren und so eine gleichbleibende Qualität und Zuverlässigkeit auch bei langen Produktionsläufen gewährleisten. Durch die direkte Aufzeichnung auf Netzwerkspeicher entfallen die Einschränkungen lokaler Medien und Sie können auf NAS- oder gemeinsam genutzten Servern arbeiten, was die Dateiverwaltung vereinfacht und den gesamten Postproduktionsprozess beschleunigt.
Vorteile für den Anwender
Nehmen Sie acht ISO-Streams gleichzeitig in Pro. Res mit unverfälschter Broadcast-Qualität
Native SMPTE-2110-Integration mit 100G Ethernet
Kompatibilität mit Da. Vinci Resolve Replay für schnelles Clip-Management bei Sportveranstaltungen und Live-Produktionen
Unmittelbare Überwachung über frontseitiges LCD, Kopfhöreranschluss, integrierte Lautsprecher und dedizierte SDI/HDMI-Ausgänge
Eingebauter Hardware-Encoder
Optionale 8x12G-SDI-Erweiterung zur Integration herkömmlicher SDI-Quellen in hybride IP-Workflows
Einsatzgebiete
Multikameraproduktionen, die eine gleichzeitige ISO-Aufnahme erfordern
Sportveranstaltungen und Live-Shows
SMPTE-2110-basierte Broadcast-Kontrollräume
TV-Studios und Ü-Wagen
Netzwerkspeicher-basierte Arbeitsabläufe
Technische Merkmale

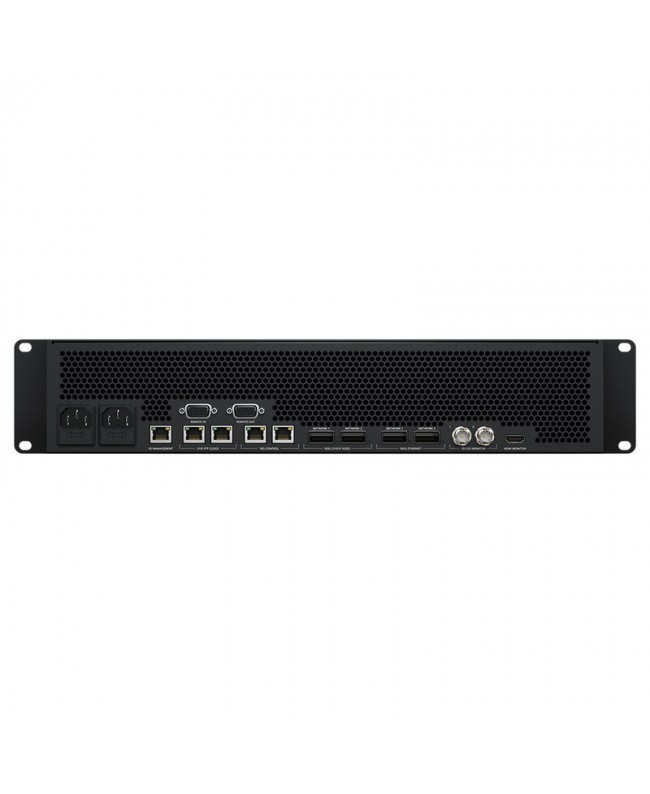

Anschlüsse
100G 2110 IP-Netzwerke: 2 x 100G QSFP28-Verbindungen. Unterstützt ST 2022-7 redundante Bereitstellung von IP-Streams über zwei 2110-Netzwerke
Sender und Empfänger pro 100G Paar: 8 x Ultra HD oder 8 HD
100G Ethernet: 2 x 100G QSFP28 Verbindungen
10G-Steuernetzwerk: 2 x 10G RJ45 Ethernet für NMOS-Steuerung
Referenznetz: 2 x RJ45-Ethernet für 2110 PTP-Takt
1G-Verwaltung: 1 x RJ45-Ethernet. Unterstützt 10/100/1000 BASE-T. Für HyperDeck Setup Utility und Software-Updates
SDI-Monitorausgänge: 2
HDMI-Monitorausgänge: 1
SDI-Raten: 1.5G, 3G, 6G, 12G
Analoge Audioausgänge: 1 x 6,35 mm Kopfhörerbuchse
SMPTE ST 2110 IP-Audioeingänge: bis zu 64 eingebettete Audiokanäle auf jedem 2110 IP-Videostrom über 100G Ethernet
SMPTE ST 2110 IP-Audioausgänge: bis zu 64 eingebettete Audiokanäle auf jedem 2110 IP-Videostream über 100G-Ethernet
SDI-Audioausgänge: 16 Kanäle eingebettetes Audio
HDMI-Audioausgänge: 8 Kanäle eingebettetes Audio
Computer-Schnittstelle: 1 x USB-C für HyperDeck Setup Utility und Software-Updates
Stromversorgung: 2 x IEC C14-Netzeingänge
Normen
HD-Videostandards: 1280 x 720p 50, 1280 x 720p 59.94, 1280 x 720p 60, 1920 x 1080i 50, 1920 x 1080i 59.94, 1920 x 1080i 60, 1920 x 1080p 23.98, 1920 x 1080p 24, 1920 x 1080p 25, 1920 x 1080p 29.97, 1920 x 1080p 30, 1920 x 1080p 50, 1920 x 1080p 59.94, 1920 x 1080p 60
Ultra HD-Videostandards: 3840 x 2160p 23.98, 3840 x 2160p 24, 3840 x 2160p 25, 3840 x 2160p 29.97, 3840 x 2160p 30, 3840 x 2160p 50, 3840 x 2160p 59.94, 3840 x 2160p 60
4K DCI-Videostandards: 4096 x 2160p 23.98 DCI, 4096 x 2160p 24 DCI, 4096 x 2160p 25 DCI, 4096 x 2160p 29.97 DCI, 4096 x 2160p 30 DCI
Unterstützte HDMI-Formate: 1280 x 720p 50, 1280 x 720p 59.94, 1280 x 720p 60, 1920 x 1080i 50, 1920 x 1080i 59.94, 1920 x 1080i 60, 1920 x 1080p 23.98, 1920 x 1080p 24, 1920 x 1080p 25, 1920 x 1080p 29.97, 1920 x 1080p 30, 1920 x 1080p 50, 1920 x 1080p 59.94, 1920 x 1080p 60, 3840 x 2160p 23.98, 3840 x 2160p 24, 3840 x 2160p 25, 3840 x 2160p 29.97, 3840 x 2160p 30, 3840 x 2160p 50, 3840 x 2160p 59.94, 3840 x 2160p 60
SMPTE 2110-40 (Ancillary Data): vollständiger Zugriff auf den gesamten SMPTE-Ancillary-Datenstrom. Enthält RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
Codec: Blackmagic IP10 Codec optional für 2160 x 3840p 59.94 und 2160 x 3840p 60 als 2110 IP Video
Präzises Zeitprotokoll: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
NMOS: IS-04 Erkennung und Registrierung: v1.3.2, Peer-to-Peer über mDNS/DNS-SD
NOMS IS-05 Verbindungsverwaltung: v1.1.2
NMOS BCP-002-01: natürliche Gruppierung
NMOS BCP-004-01: Empfängerfähigkeiten
Audio
Kopfhörer: Kopfhörerausgänge an der Vorderseite, aktiver Monitor
Eingebauter Lautsprecher: Mono-Lautsprecherausgänge auf der Vorderseite, aktiver Monitor
Audio-Bedienelemente: Tasten auf der Vorderseite: einmaliges Drücken für kurzzeitiges Einschalten des Lautsprechers, zweimaliges Drücken für Ein- und Ausschalten des Lautsprechers sowie langes Drücken für die Lautstärkeregelung mit Suchrad
Verarbeitung
ProRes-Encoder: eingebauter Hardware-Encoder unterstützt bis zu 8 x Ultra HD gleichzeitige ProRes-Encodierung in Echtzeit
Medien
Medien: Aufzeichnung über 100G Ethernet auf Netzwerkspeicher
Unterstützte Codecs
Video-Codecs: ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime für alle Formate bis zu 3840 x 2160p 60
Audio-Codecs: PCM 2, 4, 8 oder 16 Kanäle
Steuerung
Eingebautes Bedienfeld: 16 Tasten zur Transport- und Gerätesteuerung mit Suchrad mit elektronischer Kupplung und 2.2-Farbdisplay
Externe Steuerung: RS-422-Deck-Steuerung, 2110 IP Video Start/Stop, Timecode-Lauf. Beinhaltet Blackmagic HyperDeck Ethernet Protokoll und REST API für HyperDeck. Unterstützt Remote FTP und HTTP Web Media Manager
Zeigt an
Eingebautes 2.2 LCD zur Überwachung von Video, Audio, Videostandard und Timecode sowie Menüeinstellungen. Verwenden Sie das Suchrad, um zwischen allen verfügbaren Eingängen und dem Monitor auf der Vorderseite zu wechseln
Mitgelieferte Software
Software im Lieferumfang enthalten: Blackmagic OS, Blackmagic HyperDeck Setup
Internes Software-Upgrade: wird beim Systemstart oder über Blackmagic HyperDeck Setup über den USB-Anschluss geladen
Hochgeschwindigkeitslösung für die gleichzeitige Erfassung und Wiedergabe von 8 Ultra HD-Videokanälen über 100G Ethernet. Für vollständige Redundanz verfügt es über 2 100G Ethernet QSFP-Ports.
