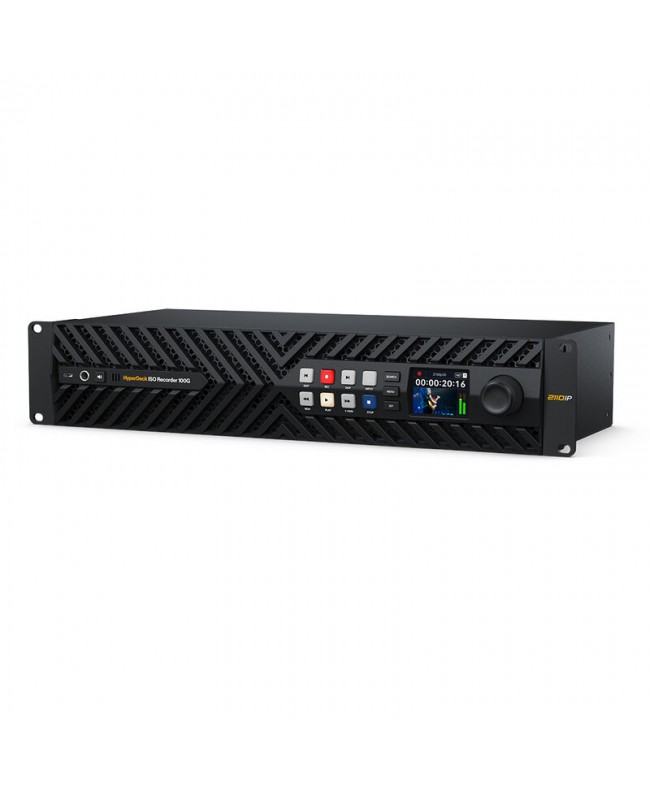

registratore 100G SMPTE-2110 per l'acquisizione ISO simultanea di un massimo di otto flussi ProRes, codifica hardware in tempo reale, registrazione diretta su storage di rete
Hyper. Deck ISO Recorder 100G è un registratore progettato per workflow broadcast basati su SMPTE-2110, capace di registrare simultaneamente fino a otto flussi video indipendenti in formato Pro. Res direttamente su storage di rete ad alta velocità. La connessione 100G Ethernet consente di trasportare tutti gli otto canali video su un singolo collegamento IP, garantendo integrazione immediata in infrastrutture IP professionali con supporto completo a NMOS, PTP e agli standard SMPTE-2110 per sincronizzazione, discovery e routing dei flussi.
Il sistema è ottimizzato per produzioni multicamera complesse: ogni flusso viene registrato come file Pro. Res separato con metadati completi e Time Code sincronizzato, così da consentire un editing multicamera immediato in Da. Vinci Resolve. L'integrazione con Da. Vinci Resolve Replay permette inoltre di utilizzare il registratore come motore di replay live, con la possibilità di rivedere l'azione, creare clip e gestire playlist con una rapidità ideale per eventi sportivi e produzioni live.

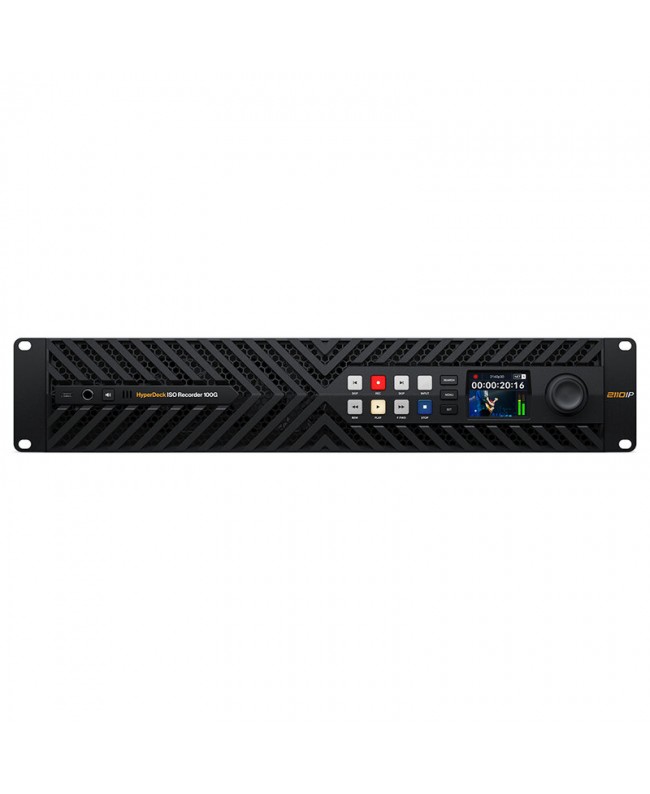

Il pannello frontale integra un display LCD da 2.2 and #34; che mostra video, audio, standard e Time Code, affiancato da una search dial elettronica che consente di scorrere rapidamente tra gli ingressi e monitorare i flussi. Sono presenti un'uscita cuffie e un altoparlante mono integrato per il monitoraggio audio diretto, con un pulsante multifunzione che permette di attivare l'audio o regolare il volume tramite la search dial.
Le uscite di monitoraggio SDI e HDMI consentono di visualizzare i segnali in tempo reale, mentre l'espansione opzionale SDI 8 x 12G permette di integrare sorgenti SDI tradizionali in workflow IP. L'encoder hardware interno è in grado di codificare simultaneamente otto flussi Ultra HD in Pro. Res con stabilità assoluta, garantendo qualità costante e grande affidabilità anche in produzioni di lunga durata. La registrazione diretta su storage di rete elimina i limiti dei supporti locali e permette di lavorare su NAS o server condivisi, semplificando la gestione dei file e accelerando l'intero processo di post-produzione.
Vantaggi per gli utenti
Registrazione simultanea di otto flussi ISO in Pro. Res con qualità broadcast
Integrazione nativa SMPTE-2110 con 100G Ethernet
Compatibilità con Da. Vinci Resolve Replay per gestione rapida delle clip durante eventi sportivi e produzioni live
Monitoraggio immediato tramite display LCD frontale, uscita cuffie, altoparlante integrato e uscite SDI/HDMI dedicate
Encoder hardware interno
Espansione opzionale SDI 8x12G per integrare sorgenti SDI tradizionali in workflow IP ibridi
Ambiti di utilizzo
Produzioni multicamera che richiedono registrazione ISO simultanea
Eventi sportivi e live show
Regie broadcast basate su SMPTE-2110
Studi televisivi e OB van
Workflow basati su storage di rete
Caratteristiche tecniche

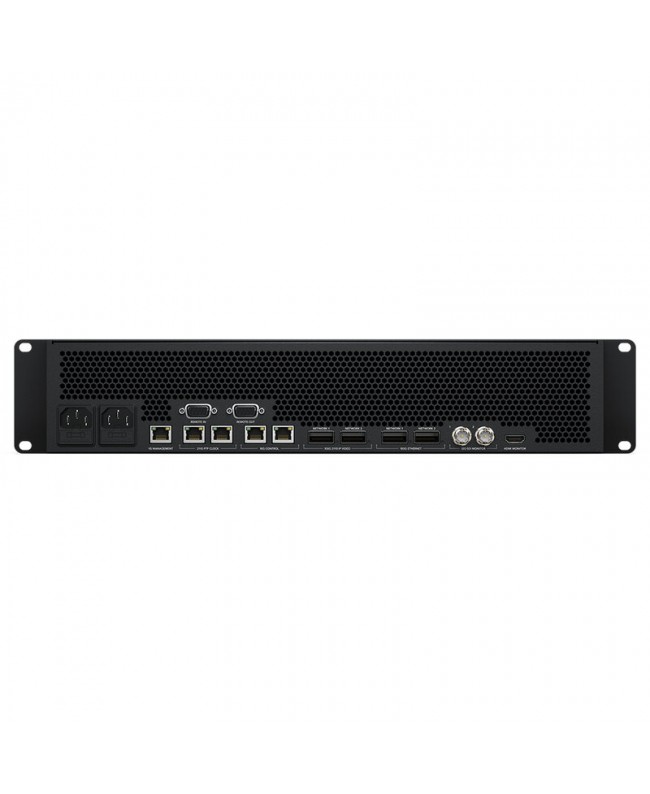

Connessioni
reti IP 100G 2110: 2 connessioni QSFP28 100G. Supporta la distribuzione ridondante ST 2022-7 di flussi IP su due reti 2110
Inviatori e ricevitori per coppia 100G: 8 x Ultra HD o 8 HD
ethernet 100G: 2 connessioni QSFP28 100G
rete di controllo 10G: 2 x 10G RJ45 Ethernet per il controllo NMOS
Rete di riferimento: 2 x RJ45 Ethernet per orologio PTP 2110
gestione 1G: 1 x RJ45 Ethernet. Supporta 10/100/1000 BASE-T. Per l'utility di configurazione HyperDeck e gli aggiornamenti software
Uscite monitor SDI: 2
Uscite monitor HDMI: 1
Velocità SDI: 1.5G, 3G, 6G, 12G
Uscite audio analogiche: 1 jack per cuffie da 6,35 mm
Ingressi audio IP SMPTE ST 2110: fino a 64 CH di audio incorporato su ogni flusso video IP 2110 su 100G Ethernet
Uscite audio IP SMPTE ST 2110: fino a 64 CH di audio incorporato su ogni flusso video IP 2110 su 100G Ethernet
Uscite audio SDI: 16 canali audio incorporati
Uscite audio HDMI: 8 canali audio integrati
Interfaccia computer: 1 x USB-C per l'utility di impostazione di HyperDeck e gli aggiornamenti software
Alimentazione: 2 ingressi di alimentazione IEC C14
Standard
Standard video HD: 1280 x 720p 50, 1280 x 720p 59,94, 1280 x 720p 60, 1920 x 1080i 50, 1920 x 1080i 59,94, 1920 x 1080i 60, 1920 x 1080p 23,98, 1920 x 1080p 24, 1920 x 1080p 25, 1920 x 1080p 29,97, 1920 x 1080p 30, 1920 x 1080p 50, 1920 x 1080p 59,94, 1920 x 1080p 60
Standard video Ultra HD: 3840 x 2160p 23.98, 3840 x 2160p 24, 3840 x 2160p 25, 3840 x 2160p 29.97, 3840 x 2160p 30, 3840 x 2160p 50, 3840 x 2160p 59.94, 3840 x 2160p 60
standard video 4K DCI: 4096 x 2160p 23,98 DCI, 4096 x 2160p 24 DCI, 4096 x 2160p 25 DCI, 4096 x 2160p 29,97 DCI, 4096 x 2160p 30 DCI
Formati HDMI supportati: 1280 x 720p 50, 1280 x 720p 59.94, 1280 x 720p 60, 1920 x 1080i 50, 1920 x 1080i 59.94, 1920 x 1080i 60, 1920 x 1080p 23.98, 1920 x 1080p 24, 1920 x 1080p 25, 1920 x 1080p 29. 97, 1920 x 1080p 30, 1920 x 1080p 30, 1920 x 1080p 29.97.97, 1920 x 1080p 30, 1920 x 1080p 50, 1920 x 1080p 59.94, 1920 x 1080p 60, 3840 x 2160p 23.98, 3840 x 2160p 24, 3840 x 2160p 25, 3840 x 2160p 29.97, 3840 x 2160p 30, 3840 x 2160p 50, 3840 x 2160p 59.94, 3840 x 2160p 60
Campionamento audio: frequenza di campionamento 24 bit 48 kHz
SMPTE 2110-40 (dati ausiliari): accesso completo all'intero flusso di dati ausiliari SMPTE. Include RP 188/SMPTE 12M-2, sottotitoli chiusi e metadati statici HDR
Codec: Codec Blackmagic IP10 opzionale per video IP 2160 x 3840p 59.94 e 2160 x 3840p 60 come 2110
Protocollo di precisione temporale: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
NMOS: IS-04 scoperta e registrazione: v1.3.2, peer-to-peer via mDNS/DNS-SD
NOMS IS-05 gestione delle connessioni: v1.1.2
NMOS BCP-002-01: raggruppamento naturale
NMOS BCP-004-01: capacità del ricevitore
Audio
Cuffie: uscite cuffie del pannello frontale monitor attivo
Altoparlante incorporato: uscite per altoparlanti mono del pannello frontale, monitor attivo
Controlli audio: il pulsante del pannello frontale funziona con una singola pressione per l'attivazione momentanea dell'altoparlante, con una doppia pressione per l'attivazione/disattivazione dell'altoparlante e con una pressione prolungata per il controllo del volume tramite la ghiera di ricerca
Elaborazione
Codificatore ProRes: il codificatore hardware incorporato supporta fino a 8 codifiche ProRes Ultra HD simultanee in tempo reale
Supporti
Supporti: registra su 100G Ethernet su storage di rete
Codec supportati
Codec video: ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime per tutti i formati fino a 3840 x 2160p 60
Codici audio: PCM a 2, 4, 8 o 16 canali
Controllo
Pannello di controllo integrato: 16 pulsanti per il controllo del trasporto e dei dispositivi con ghiera di ricerca dotata di frizione elettronica e display a 2,2 colori
Controllo esterno: Controllo del deck RS-422, avvio/arresto del video 2110 IP, esecuzione del codice temporale. Include il protocollo Ethernet Blackmagic HyperDeck e l'API REST per HyperDeck. Supporta FTP remoto e HTTP Web Media Manager
Display
LCD 2,2 integrato per il monitoraggio di video, audio, standard video e Time Code, oltre alle impostazioni dei menu. Utilizzare la manopola di ricerca per scorrere tra tutti gli ingressi disponibili e il monitor sul pannello frontale
Soluzione ad alta velocità per l’acquisizione e la riproduzione simultanea di 8 canali video Ultra HD tramite 100G Ethernet. Per una ridondanza totale dispone di 2 porte 100G Ethernet QSFP.
