KLARK TEKNIK DN100

Il DN100 è diventato uno dei preferiti sia dai tecnici del suono che dai musicisti. Con la sua elevata riserva di modulazione, la sua dinamica e la sua chiarezza sonora, il DN100 riproduce fedelmente il carattere degli strumenti elettrici e acustici e consente di catturare molti più dettagli delle performance musicali. Il DN100 è progettato per applicazioni professionali in cui l'alimentazione phantom +48 V è uno standard su tutti i mixer. Il suo design innovativo offre un punto di clipping significativamente più alto rispetto a molte altre DI box attive e fornisce un'uscita di +10 dBu su un carico di 2 kΩ. Questo headroom maggiore consente di elaborare segnali in ingresso molto più elevati senza la necessità di un pad di attenuazione. In combinazione con un circuito di ingresso a bassissimo rumore, il DN100 offre una gamma dinamica molto ampia e richiede un solo pad da -30 dB per il collegamento diretto alle uscite degli amplificatori per strumenti.

Il DN100 è progettato per l'uso intensivo in tour. Un profilo in alluminio spesso protegge l'elettronica, che a sua volta è racchiusa in un robusto involucro in gomma siliconica.

Uscita bilanciata isolata con trasformatore

Sono stati effettuati test di ascolto approfonditi con una vasta gamma di bassi attivi e passivi, chitarre elettroacustiche e strumenti musicali elettronici per selezionare i componenti del DN100 in modo da ottenere il miglior suono musicale possibile. Per raggiungere questo obiettivo, non solo è stata particolarmente importante la scelta del trasformatore audio, ma anche le impedenze dei componenti circostanti, al fine di ottenere le migliori prestazioni possibili dal trasformatore audio. Le caratteristiche di conduzione dell'uscita del trasformatore sono state accuratamente ottimizzate per ottenere le migliori risposte in frequenza e fase per cavi corti e lunghi e impedenze di linea e di terminazione molto diverse.

Durante lo sviluppo del DN100, è stata prestata particolare attenzione a non saturare il nucleo del trasformatore audio ed è stato integrato un filtro passa-alto fisso nel percorso del segnale per abbassare le frequenze al di sotto delle frequenze musicalmente rilevanti. La nota più bassa di un basso a 5 o 6 corde è il Si0 con una frequenza di 30,87 Hz, mentre la nota più bassa su una tastiera di pianoforte a 88 tasti è il La0 con una frequenza di 27,50 Hz. Il DN100 ha una risposta in frequenza di ±0,5 dB anche a queste note più basse.

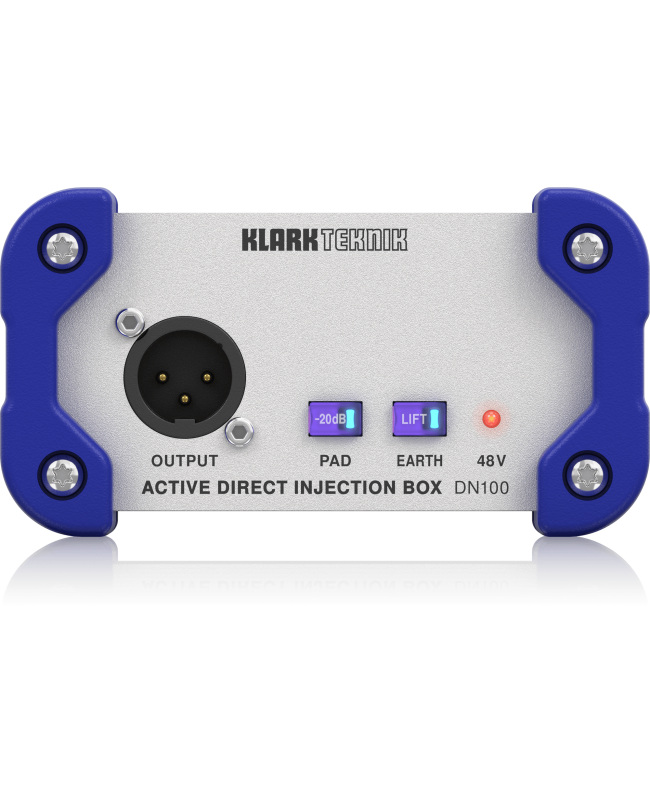

Oltre al trasformatore nel percorso del segnale, il DN100 dispone anche di un trasformatore che isola le barre collettrici del circuito di ingresso dall'alimentazione phantom sul connettore di uscita XLR. In combinazione con l'interruttore Earth Lift, questa completa separazione galvanica delle interfacce di ingresso e uscita elimina il rischio di loop di terra quando si alimenta direttamente l'attrezzatura backline sul palco.

Ingressi a doppia impedenza

Per il DN100 è stato sviluppato un circuito di ingresso su misura di qualità strumentale che, grazie a tecniche di progettazione analogica avanzate, genera l'impedenza di ingresso molto elevata richiesta dai pickup passivi di chitarre e bassi, mantenendo bassi i valori effettivi dei componenti per ridurre al minimo il rumore. Questo approccio innovativo alla progettazione dei circuiti si traduce in un rumore di fondo molto basso che, in combinazione con l'elevato punto di clipping, produce una gamma dinamica senza pari in una DI box alimentata con phantom power +48 V.

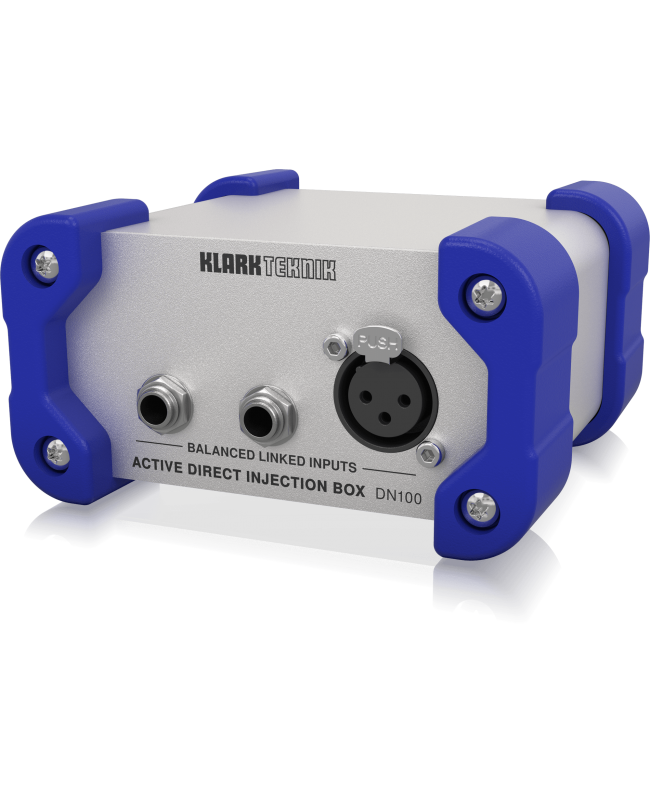

Il DN100 dispone di un ingresso XLR e due ingressi TRS da ¼” collegati in parallelo, uno dei quali può essere utilizzato anche come uscita di collegamento per il collegamento a un amplificatore per chitarra o basso. Se collegato solo all'ingresso XLR, l'impedenza di ingresso è di 20 kΩ, ideale per dispositivi a livello di linea e offre un rumore ancora più basso. Questa impedenza di ingresso è troppo bassa per i pickup di chitarra e basso e viene rimossa dal circuito quando si inserisce un jack jack in un ingresso TRS da ¼”, ottenendo un'impedenza di ingresso nominale di 1 MΩ, ideale per pickup elettrici passivi.
