KLARK TEKNIK DN200

Il DN200 è diventato uno dei prodotti preferiti sia dagli ingegneri che dai musicisti. Grazie all'elevato headroom, alla risposta dinamica e alla chiarezza sonora, il DN200 riproduce fedelmente il carattere degli strumenti elettrici e acustici e consente di catturare molti più dettagli delle performance musicali. Il DN200 è destinato ad applicazioni professionali in cui l'alimentazione phantom +48 V è una caratteristica standard su tutte le console di missaggio, e il suo design innovativo si traduce in un punto di clipping significativamente più alto rispetto a molte altre DI Box attive, fornendo un'uscita di +10 dBu su un carico di 2 KΩ. Questo headroom aumentato significa che è possibile accogliere segnali in ingresso di livello molto più alto senza la necessità di un pad attenuante. In combinazione con una topologia del circuito di ingresso a bassissimo rumore, il DN200 offre una gamma dinamica molto ampia e richiede il pad da -20 dB solo quando viene collegato direttamente alle uscite degli amplificatori per strumenti o ad altre sorgenti di segnale di livello molto elevato.

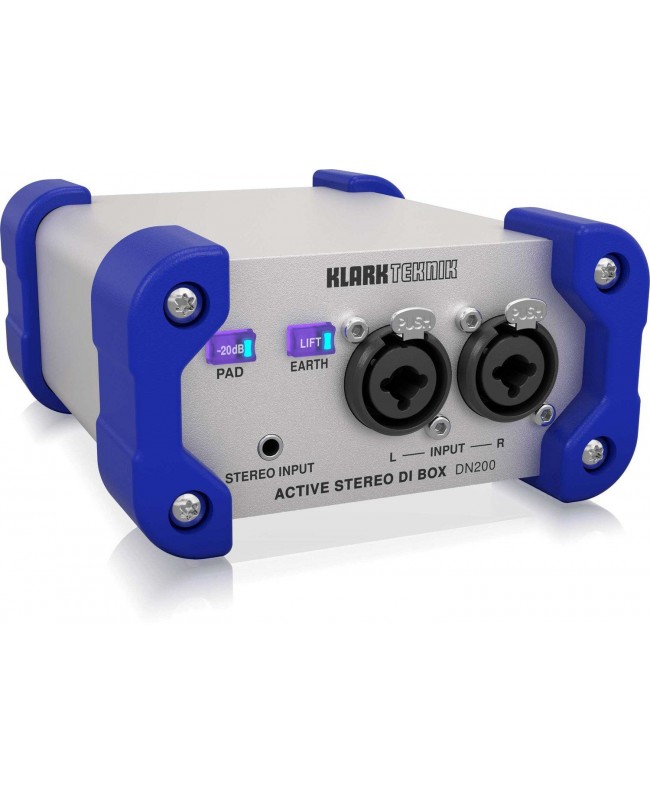

Il DN200 è costruito per sopportare le sollecitazioni della vita on the road: un spesso profilo in alluminio estruso protegge l'elettronica, a sua volta protetta da robusti angoli in gomma siliconica.

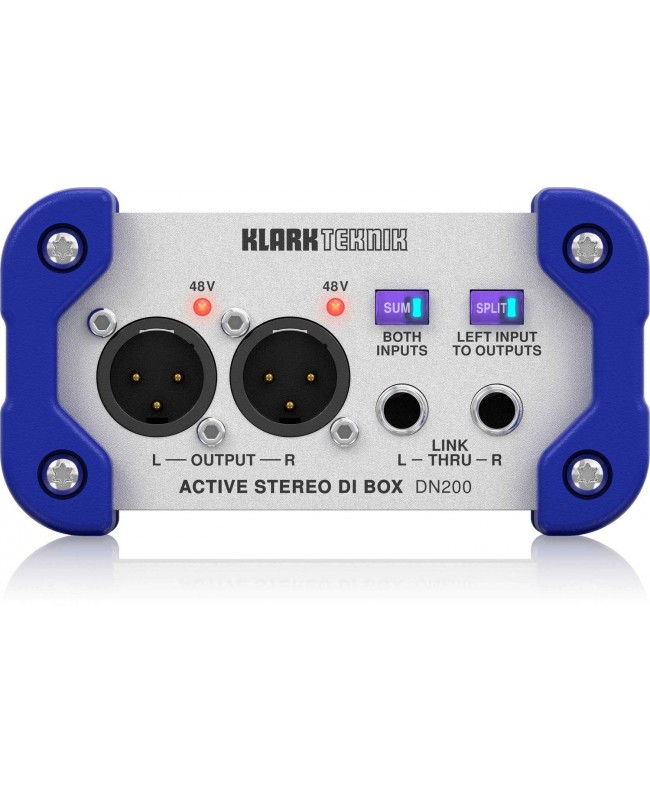

Uscita bilanciata isolata tramite trasformatore

Sono stati effettuati test di ascolto approfonditi utilizzando un'ampia varietà di bassi attivi e passivi, chitarre elettroacustiche e strumenti musicali elettronici per selezionare i componenti del DN200 e ottenere il miglior suono musicale possibile. Non solo la scelta del trasformatore audio è stata particolarmente importante per raggiungere questo obiettivo, ma anche le impedenze dei componenti circostanti sono state fondamentali per ottenere le migliori prestazioni possibili dal trasformatore audio. Le caratteristiche di pilotaggio della linea dell'uscita del trasformatore sono state accuratamente ottimizzate per fornire le migliori risposte in frequenza e fase per cavi corti e lunghi e impedenze di linea e di terminazione molto diverse.

Nella progettazione del DN200 è stata prestata particolare attenzione per evitare la saturazione del nucleo del trasformatore audio e nel percorso del segnale è stato incluso un filtro passa-alto fisso per attenuare le frequenze al di sotto di quelle musicalmente rilevanti. La nota più bassa di un basso a 5 o 6 corde è il Si0 con una frequenza di 30,87 Hz, mentre la nota più bassa di una tastiera di pianoforte a 88 tasti è il La0 con una frequenza di 27,50 Hz. Il DN200 mantiene una risposta in frequenza di ±0,5 dB anche a queste note musicali più basse.

Oltre ai trasformatori nel percorso del segnale, il DN200 dispone anche di un trasformatore per isolare i binari di alimentazione del circuito di ingresso dall'alimentazione phantom proveniente dal connettore XLR di uscita. Se utilizzato in combinazione con l'interruttore Earth Lift, questo isolamento galvanico completo delle interfacce di ingresso e uscita garantisce l'assenza di qualsiasi rischio di loop di terra quando si riceve un segnale diretto dall'apparecchiatura di backline del palco.

Ingressi stereo a doppia impedenza

Per il DN200 è stato progettato un circuito di ingresso bilanciato di livello strumentale utilizzando tecniche di progettazione analogica avanzate per creare l'impedenza di ingresso molto elevata richiesta dai pickup passivi di chitarra e basso, mantenendo bassi i valori effettivi dei componenti per ridurre al minimo il rumore. Questo approccio innovativo alla progettazione dei circuiti produce un rumore di fondo molto basso che, combinato con l'alto punto di clipping, crea una gamma dinamica senza pari in un DI Box alimentato con fantasia +48 V.

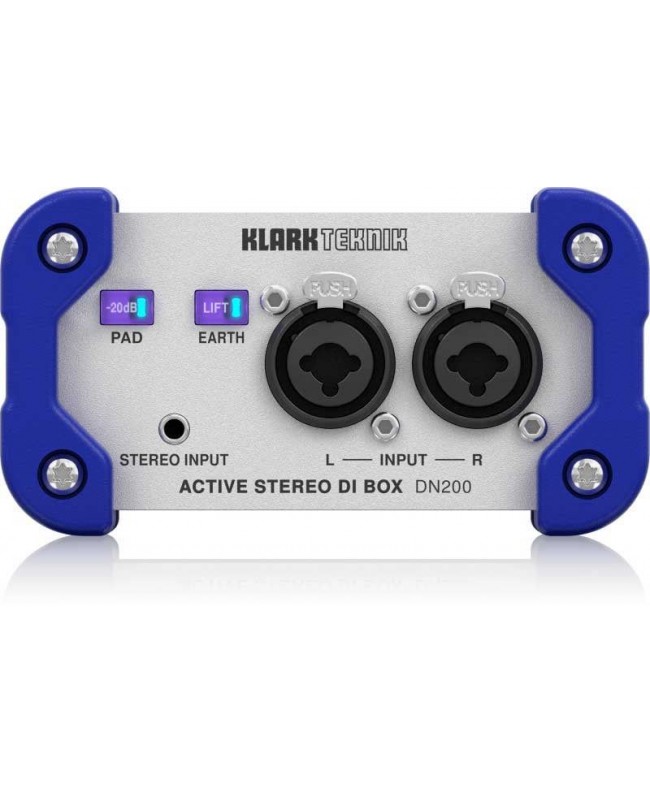

Il DN200 è dotato di due ingressi combo XLR / TRS da ¼” collegati in parallelo. Quando si collega all'ingresso combo XLR, l'impedenza di ingresso è di 20 kΩ, ideale per apparecchiature a livello di linea e offre prestazioni con rumore ancora più basso. Questa impedenza di ingresso è troppo bassa per i pickup di chitarra e basso e viene rimossa dal circuito quando si inserisce un jack nell'ingresso combo TRS da ¼”, ottenendo un'impedenza di ingresso nominale di 1 MΩ, ideale per i pickup elettrici passivi.

Il DN200 è inoltre dotato di un mini jack di ingresso stereo, ideale per il collegamento di lettori MP3, telefoni cellulari, ecc.
